Подключаем электрокотел грамотно. 7 правил подключения

Владея базовыми навыками работы, вам будет достаточно одного руководства, чтобы подключить электрический прибор отопления самостоятельно. И не прибегать к помощи мастеров, чьи услуги, порой, обходятся очень дорого. Если вы верите в свои силы, то остается лишь вооружиться энтузиазмом и необходимыми инструментами, чтобы приступить к самостоятельному подключению котла.

Все электрокотлы, используемые для водяного теплоснабжения, по методу нагрева теплоносителя, делятся на 3 вида:

1. ТЭНовые. Они содержат трубчатые электронагревательные элементы.
2. Электродные либо ионные/электролизные. Принцип работы основан на способности воды нагреваться при прохождении через электрод переменного тока.
3. Индукционные. В них применяются свойства ферромагнетиков,которые нагреваются посредством индукционного тока.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Электрические котлы для отопления частного дома на 380в: преимущества, монтаж Стоимость подключения других элементов отопительной системы, таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы формируется отдельно и может составлять еще 2-5 тыс. Спрашивайте, я на связи!

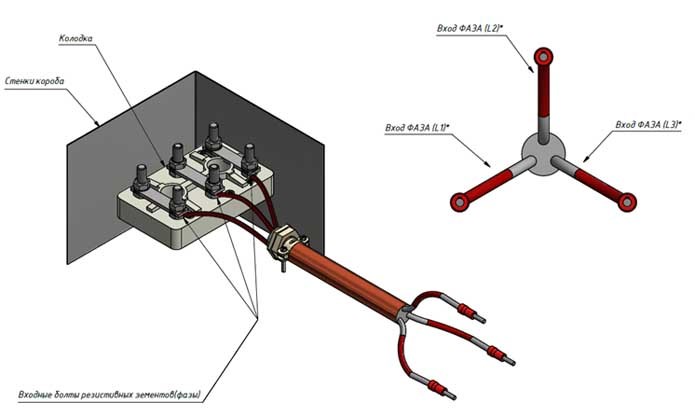

Схема подключения электрического котла в систему отопления

1. Удалить со стены загрязнения
2. Приготовить все инструменты, необходимые для закрепления: навесная монтажная пластина, дюбели и винты. Обычно перечисленные выше инструменты идут в наборе с самим котлом.
3. Сделать на стене разметку в соответствии с крепежной планкой.
4. Просверлить отверстия нужного диаметра (обычно Ø 10 мм), вставить дюбели в отверстия.
5. На специальные крючки повесить котел.Убедиться, что винты закручены достаточно туго.

Выбираем электрокотел грамотно

Прежде чем разбираться как подключить электрический котел, необходимо правильно подобрать требуемую модель. Выбирать электрический котел следует, в первую очередь, исходя из его мощности. Также стоит учитывать параметры электросети и принцип нагревательного элемента. От того, какой нагревательный элемент установлен в котле, зависит его стоимость.

Современные модели электрокотлов изготавливаются с различными приборами —датчиками погоды, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения при помощи смартфона. Последние отличаются более высокой стоимостью, но удобство управления котлом оправдывает эти затраты.

Виды подключений

В настоящее время типы подключений различаются по количеству фаз: одна, две или три. Отсюда и названия типов подключений:

Однофазное подключение предусматривает самый простой способ подключить нагреватель к источнику питания: на один из двух проводов, идущих от сердечника нагревателя, подается фаза, на другой провод – нейтраль или, как принято говорить, «ноль» (рис. 1).

Однофазный тип подключения широко применяется в типичной электросети, где напряжение составляет 220 – 240 Вольт, и в других сетях, которые имеют такие значения напряжения: 12, 24, 36, 48, 60 и 110 Вольт.

На рисунке 2 показана схема подключения к однофазному источнику питания.

В силу того, что нагреватель не предполагает наличие собственной полярности, фаза может подаваться на любой из проводов. Данный факт относится к преимуществам использования такого типа подключения: простота и универсальность.

Двухфазное подключение также используется с помощью двух проводов, идущих от нагревателя. Однако там, где в однофазном подключении подается «ноль», в двухфазном подается вторая фаза (рис. 3). Таким образом , данный вид подключения не предусматривает наличие нейтрали.

Двухфазное подключение используется в энергосетях, напряжение которых варьируется в пределах 380 – 400 Вольт.

На рисунке 4 показана схема подключения к двухфазному источнику питания. Как было сказано раннее, визуальных и конструктивных изменений, по сравнению с однофазным типом, данный тип подключения не имеет.

Преимуществом такого типа подключения является возможность получить больше мощности от нагревательного элемента. Повышение мощности оказывает негативное влияние на надежность и ресурс нагревателя – это является единственным недостатком использования двухфазного подключения

Трехфазное подключение может быть реализовано двумя способами. На рисунке 5 показаны две схемы исполнения трехфазного подключения: звезда и треугольник.

Рисунок 5. Схемы исполнения трехфазного подключения.

Разница между этими схемами заключается только лишь в отличительном напряжении питания, которое будет подаваться нагревателю: либо фазные 220 вольт, либо линейные 380 вольт к источнику питания. Фазы будут иметь одинаковый ток, какой бы не была выбрана схема.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Подключение электрокотла: инструкция, как сделать установку и монтаж котла к системе отопления, и электричеству (к сети 220В и 380В) Котлы электродного типа работают на специально подготовленной воде, в которой растворяют соли для повышения плотности до нужного уровня. Спрашивайте, я на связи!

Как подключить электрический котел грамотно самостоятельно

Подключение электродного электрокотла

Обратите внимание на то, что насос стоит неправильно.

Прибор не имеет встроенной группы безопасности, поэтому в схеме подключения электрокотла отопления после него на подаче предусматривается:

Очень важно сделать надежное заземление. Теплоноситель нагревается электрическими волнами, если отвалится заземление, дотронувшегося до труб, ударит током.

Приборы до семи киловатт работают от 220 вольт. Более мощные агрегаты нуждаются в сети 380 вольт. Расположение контактов на электродном котле:

Электрическая схема подключения электрокотла отопления:

На этой схеме показано, как подключить электродный котел к трехфазной сети.

Чтобы сделать водяное отопление своими руками понадобится инструмент и минимальные навыки. Особо сложного ничего нет, если все делать своевременно и правильно.

Интересные факты про отопление загородного дома водородом можно прочитать по этому адресу.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Подключение трехфазного двигателя к однофазной сети — Все схемы В любом случае полноценно сместить напряжение и сделать 380 вольт из 220 не удастся, поэтому его КПД составит от 30 до 50 в зависимости от схемы подключения обмоток. Спрашивайте, я на связи!

Кабель для электрокотла — какой лучше, расчёт сечения

Достоинства и недостатки трехфазных котлов

Самый главный недостаток – высокая стоимость электроэнергии и сопутствующие затраты. Котлы электрического типа полностью зависимы от электропитания. Для них подходят только качественные теплоносители со специально подобранным составом.

• не трогать заземляющие элементы;
• доверять ремонт только специалистам, имеющим соответствующую квалификацию;
• проверять электросеть перед включением;
• периодически промывать котел;
• контролировать температуру;
• не допускать механических повреждений котла.

Для отслеживания уровня нагрева и контроля системы можно дополнительно поставить специальный термовыключатель. Он будет блокировать работу котла в аварийных ситуациях и поможет избежать возможных проблем.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Важность УЗО Помимо этого, существуют требования к пространству вокруг электрокотла с целью обеспечения доступа к прибору и элементам питания при осмотре или ремонте. Спрашивайте, я на связи!

Меры безопасности при подключении трехфазного двигателя напоминание

1. Для закрепления элементов агрегата нужно использовать трубы из пластика либо перемычки из диэлектрического материала.
2. Насос циркуляции ставят на трубе для обратной подачи.
3. На трубе для подачи нагретого носителя тепла ставят группу безопасности.
4. При использовании малого контура запорную арматуру нужно ставить после него.
