Как подключить дифференциальный автомат — схемы подключения

Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

  • Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

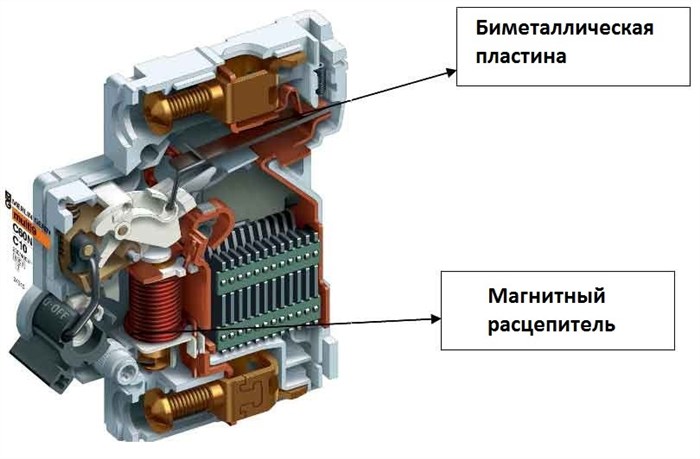

Устройство защитного автомата

  • Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Блок: 2/9 | Кол-во символов: 1112
Источник: https://YaElectrik.ru/jelektroshhitok/kak-podklyuchit-difavtomat

Можно ли ставить дифавтомат на вводе: на какой ток выбрать, схема подключения
Выбор параметров и места установки таких приборов производится аналогично обычным УЗО, монтаж которых является обязательным, особенно в домах, не оборудованных контуром заземления.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Подключение дифавтомата своими руками 36, однако этот прибор подключается и пломбируется электрокомпанией, поэтому перед его приобретением необходимо узнать, ставят ли дифавтомат на ввод специалисты, обслуживающие данную электросеть. Спрашивайте, я на связи!

Как подключить дифференциальный автомат

  • При возникновении нарушений в сети обесточивается вся квартира или дом.
  • При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.

Конструкция и принцип работы дифференциального выключателя

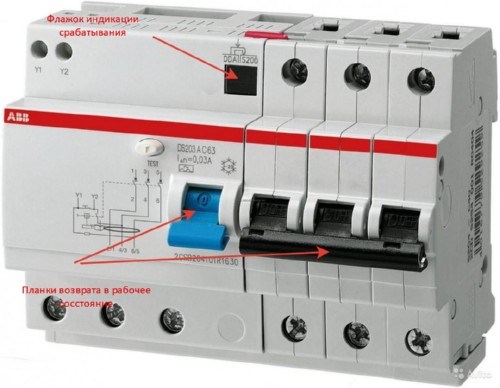

Дифавтомат 3

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Электрическое подключение

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Достоинства и недостатки дифавтоматов

Это защитное устройство, способное заменить большинство видов защиты, имеет ряд преимуществ перед парой, состоящей из УЗО и автоматического выключателя:

  • Универсальность. Прибор предохраняет линию от перегрузки и короткого замыкания, а людей от поражения электрическим током.
  • Простота монтажа. Подключение дифавтомата производится аналогично другим модульным приборам. При необходимости вместо дополнительной установки УЗО этим устройством можно заменить вводной автомат.
  • Экономия места. Дифавтомат занимает всего 2 модуля на DIN-рейке против модулей у пары из однофазного УЗО и однополюсного автомата.

Однако кроме достоинств у дифференциального автомата есть недостатки, ограничивающие его применение. Прежде всего, это более высокая цена по сравнению с обычными приборами. Кроме того, при аварийном срабатывании не всегда понятно, какой из видов защит произвёл отключение.

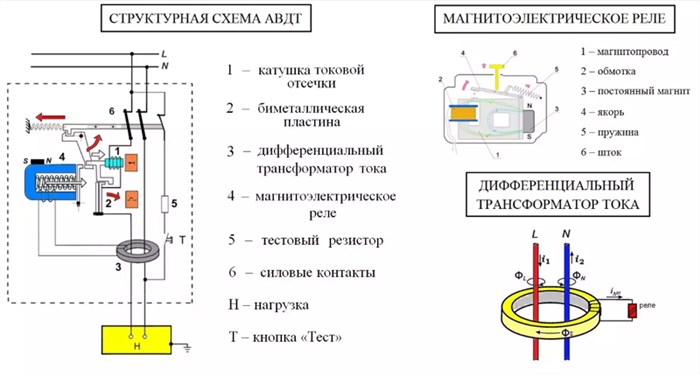

как устроен дифавтомат

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Подключение дифавтомата и установка своими руками: схема, видео, фото Это значит, что ток, протекающий через фазный провод, должен быть равен току, протекающему через нулевой провод для цепей однофазного тока при двухпроводной разводке и что ток в нейтральном проводе должен быть равен сумме токов, которые протекают в фазах для трехфазной четырехпроводной цепи. Спрашивайте, я на связи!

Что лучше установить в щитке: «дифавтомат» или УЗО? |

  • Тепловая защита . Защищает отходящие линии от перегрузки. Действующим элементом является биметаллическая пластинка, состоящая из двух слоёв с разным коэффициентом теплового расширения. При прохождении по ней электрического тока пластина нагревается и изгибается, что приводит к отключению питания. Срабатывание защиты происходит с задержкой времени, зависящей от силы тока — чем больше ток, тем быстрее происходит отключение. Этот параметр называется время-токовая характеристика.
  • Электромагнитный расцепитель . Отключает питание в случае короткого замыкания. Основной частью этого элемента является катушка с подвижным подпружиненным сердечником. При коротком замыкании или достижении силы тока величины уставки сердечник втягивается и отключает автомат.

Выбираем номинальный ток и времятоковую характеристику

При определении, какой дифавтомат поставить на ввод в дом, следует учесть несколько параметров.

В отличие от УЗО, номинальный ток которого должен быт равен или больше уставке соответствующего автоматического выключателя, ток дифференциального автомата рассчитывается так же, как и уставка обычного автомата, но для вводного дифавтомата расчёт не производится.

Этот параметр должен быть равен или меньше уставке автомата, установленного перед прибором учёта, номинальный ток которого определяется электрокомпанией. Она использует этот прибор для ограничения потребляемой мощности.

Это необходимо для того, чтобы предотвратить перегрузку линий электропередач и питающих трансформаторов.

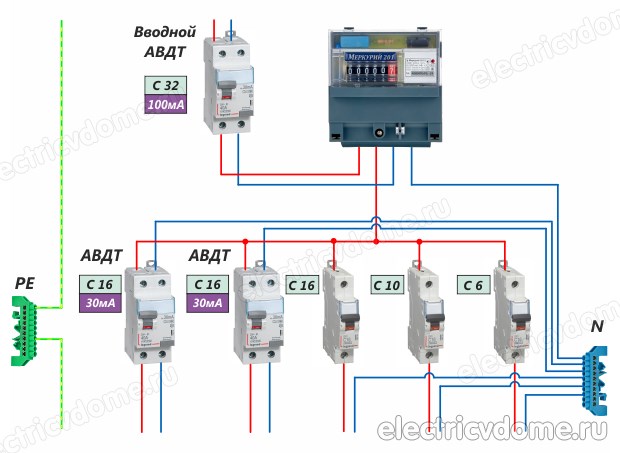

где ставить дифавтомат

Подключение автомата

Обычно с подключением не возникает никаких сложностей. Крепиться автомат может разными способами, но наиболее распространенным вариантом является крепление на DIN-рейку. На ней имеются специальные выступы, которые и удерживают устройство:

Совет №2: Автомат следует подключать с помощью проводов, имеющих изоляцию. Выбор сечения определяется номиналом. Схема нанесена на корпус.

Проверка работоспособности выполняется после установки автомата. На корпусе имеется кнопку «Тест». После ее нажатия должно произойти срабатывание. Если этого не случилось, проверяется точность подключения. Если все сделано правильно, но срабатывания не происходит, то это свидетельствует о неисправности прибора.

Схем существует достаточно много. Все они подходят для любых условий в плане удобства и безопасности. Наличие простых схем предполагает минимальные затраты. Они используются там, где присутствует минимум бытовой техники (дачный коттедж).

Используется тогда, когда нет необходимости в установке множества защитных устройств. Вполне достаточной будет установка лишь одного входного автомата. Другое устройство будет относиться к розеточным группам и осветительной линии.

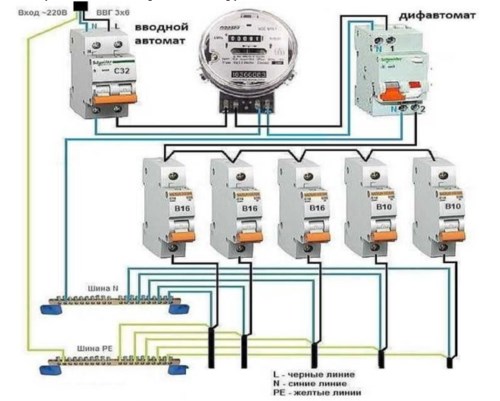

Схема подключения дифференциального автомата, отличающаяся наибольшим удобством и простотой исполнения

Схема подключения дифференциального автомата, отличающаяся наибольшим удобством и простотой исполнения

Часто приходится ставить автомат применительно к помещениям «мокрой» группы (ванная). Здесь уже нужна большая безопасность.

Надежная схема, применяющаяся преимущественно для помещений с повышенным уровнем влажности

Разветвленная сеть предполагает еще более надежную дорогостоящую систему. Здесь устанавливаются автоматы с классностью S или G. В отношении каждой группы устанавливается отдельный автомат.

Подключение дифференциального автомата по селективной схеме для каждой группы нагрузок

Если отключится лишь одно какой-то один прибор, оставшиеся будут функционировать.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Дифавтомат или УЗО. Устройство УЗО. Подключение дифавтомата В связи с этим в одной линии с УЗО есть автоматический выключатель, который следует ставить с номиналом протекающего тока на одну ступень ниже. Спрашивайте, я на связи!

Подключение УЗО и автомата схема

  1. Категорийность, обозначаемая буквами, имеет следующую градацию:
  • В – превышение тока в 3-5 раз;
  • С – номинал превышен в 5-10 раз;
  • D – превышение составляет 10-20 раз.
  1. Величина номинального напряжения и частоты сети
