СВЕТОДИОДНАЯ ПОДСВЕТКА ПРИБОРНОЙ ПАНЕЛИ

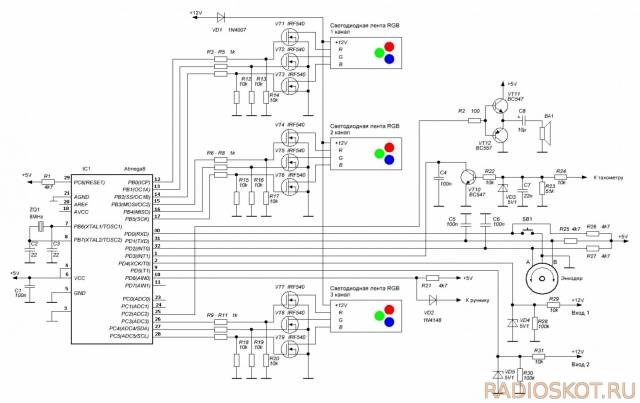

В рамках тюнинга салона автомобиля решил собрать трехканальный RGB контроллер подсветки панели приборов на Atmega8. Сначала посмотрим на схему, а далее перечислим его возможности, которых действительно не мало.
- управление 3-мя каналами RGB (раздельное: цвет 256, насыщенность, яркость, время задержки вкл/выкл)
- управление по 2 каналам
- вход от ручника
- вход от тахометра ( превышение заданного предела моргают 3 канала красным цветом и в исходное)
- управление всего 1 энкодером
При включении все настройки читаются из памяти. Если на соответствующих входах управления лог. единицы каналы плавно включаются, сначала первый потом второй и третий. Если установлена задержка на плавное включение каналы включаются с соответствующей задержкой. Если при включении поднят ручник все каналы 5 раз мигают красным цветом.
- Если на входе 1 лог. ноль первый RGB канал плавно потухнет с соответствующей задержкой.
- Если на входе 2 лог. ноль второй RGB канал плавно потухнет с соответствующей задержкой.
- Если на входе 1 и 2 лог. ноль все RGB каналы по очереди плавно потухнут с соответствующей задержкой.
- Если на входе 1 лог. единица первый и третий RGB каналы плавно разгорятся с соответствующей задержкой.
- Если на входе 2 лог. единица второй и третий RGB каналы плавно разгорятся с соответствующей задержкой.
- Если включить контроллер с нажатой кнопкой энкодера включится функция тестирования RGB светодиодов.
В обычном режиме при повороте ручки энкодера меняется общая яркость. Программирование настроек RGB каналов и задержек. Если в режиме настройки кнопка энкодера не нажималась более 30 сек. произойдет автоматический выход из режима настроек с сохранением их в памяти. При нажатии на кнопку энкодера:
Программирование отсечки по оборотам двигателя: Запустить двигатель, включить RGB контроллер, установить максимальные обороты двигателя нажав на педаль газа и нажать на кнопку энкодера, по истечению трех секунд третий канал мигнет 3 раза, после отпустить кнопку и отпустить педаль газа. Все RGB каналы мигнут 3 раза подтверждая сохранение настройки в память контроллера.
Тут установлено по одному полевому транзистору на каждый канал, 3 канала RGB — итого 9 полевиков. Ток они 4,5 ампера тянут, ленту с плотностью 60 диодов при белом цвете, то есть все горят и на максимуму по одному метру, при этом транзисторы холодные вообще.
СВЕТОДИОДНАЯ ПОДСВЕТКА ПРИБОРНОЙ ПАНЕЛИ
Преимущества светодиодной подсветки
Современный автомобильный рынок предлагает пользователям огромное количество различных видов источников освещения, которые могут использоваться для тюнинга авто. Необходимо учитывать, что далеко не каждый автомобиль нуждается в этом, поскольку большинство производителей сегодня еще при производстве комплектуют машины диодной подсветкой.
Фотогалерея «Разные приборные панели»
Тем не менее, во многих автомобилях подсветка спидометра и других элементов приборки не такая эффективная, как хотелось бы, поэтому автовладельцы решают ее менять. В частности, это особенно актуально для более старых транспортных средств, выпущенных тогда, когда диодная подсветка не была так распространена.
Почему многие автолюбители выбирают именно светодиоды:
- Из-за небольших размеров самих источников освещения. Это дает возможность вмонтировать лампочку в любом месте контрольного щитка.
- Простота перепайки диодных компонент между собой для их дальнейшего соединения. Но нужно учитывать, что если вы имеете дело именно с диодной лентой, то для выполнения данной задачи следует руководствоваться некоторыми правилами.
- Возможность добиться полноценного освещения даже с использованием ограниченного числа диодных элементов.
- Одно из основных преимуществ — автовладелец может организовать как обычную белую, так и цветную подсветку. Можно использовать желтые, красные, зеленые, синие источники освещения. Кроме того, если один из компонентов выйдет из строя, его без проблем можно будет заменить при необходимости.
- Диодные лампы потребляют значительно меньше электроэнергии. Это особенно актуально для машин с противоугонными системами, которые функционируют от аккумуляторной батареи (автор видео — канал MrMacyuk).
Приборная панель. Пересветка (замена светодиодов и резисторов) — Hyundai Solaris Hatchback, 1.6 liter, 2013 year on DRIVE2
- Подсветку приборной панели можно организовать при помощи отдельных светодиодных элементов, так вы сможете обеспечить эффективное декоративное освещение. Необходимо учитывать, что сами диоды могут иметь разный цвет, соответственно, такое освещение может стать частью тюнинга.
- Также подсветка панели приборов может быть организована с помощью диодной ленты, которая зачастую используется в быту. Если вам надоест цвет свечения, диодную ленту может будет полностью заменить. Процедура установки не займет много времени, поскольку лента обладает самоклеющейся основой.
Делаем оптитрон
Так это выглядит на просвет. Несмотря на белую подсветку, цифры все равно жёлтые благодаря жёлтому светофильтру, поэтому его придется убирать, хотя и не хотелось.
Подсветка указателей топлива и температуры. Опасался, что не хватит трех светодиодов на шкалу, оказалось, напрасно — шкала подсвечивается равномерно, на глаз градиента не заметно. Да! В результате осталось только 3 дорожки.
Указатели температуры и топлива сзади. Светофильтр частично удален в нужных местах.

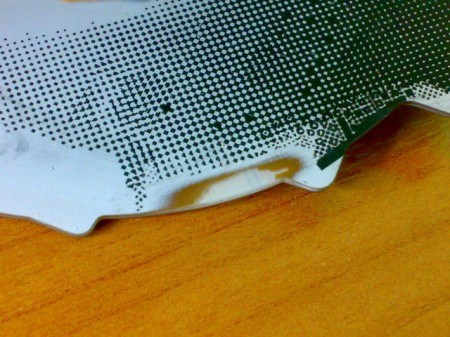

Снимаю светофильтр на тахометре. Использую жидкость для снятия лака и кусочки ватных дисков (все берём из арсенала супруги/мамы/сестры). Технология такая: мочим кусочки в жидкости и прикладываем к месту на минутку. Пока делаем следующую, предыдущая отмокает и покрытие легко снимается ногтем. Аккуратно! Лицевая сторона очень чувствительна к растворителям, особенно к спирту!
Устанавливаю подсветку тахометра. Опорами и одновременно крепежом служит термоклей из «пистолета».
Минус — в таком варианте тахометр получился несъемным.
«Комбинированная» подсветка. Тахометр светодиодный, спидометр обычный. Шкала температуры и указатель топлива — с двойной подсветкой. Здесь фото не совсем корректно передает эффект.
Плата подсветки спидометра. Основная сложность, оказалось, именно здесь. Прибор спидометра за счет встроенного одометра очень громоздкий и для подсветки остается совсем мало места. В результате подрезок и подточек от платки осталось совсем немного.
