Детектор скрытой проводки. Типы и устройство. Работа и как выбрать

Тип поиска по:

По принципу работы:

• Электростатические приборы имеют широкий радиус действия, они надежны и просты в эксплуатации. Однако подобные модели пригодны для нахождения проводов под напряжением. К тому же прибор будет реагировать на помехи, которые создаются наличием металлических деталей или повышенной влажностью в конструкции стен. Естественно, что подобное устройство подойдет для квартиры, но для работ в подсобных помещениях, банных помещениях, гаражах, оно будет не очень эффективным.

• Электромагнитные обеспечивают более качественный и точный результат, они удобны в работе и более надежны. Однако в случае поиска линии под слабой нагрузкой или без тока результаты сканирования могут оказаться искаженными. Для получения реального результата потребуется нагрузка в цепи примерно 1 кВт.

• Металлодетекторные способны находить обесточенные провода внутри стен. Однако такой прибор будет подавать сигнал о любых предметах из метала, будь то шуруп или гвоздь. Это существенно может осложнить процесс поиска.

• Комбинированные приборы являются более дорогостоящими, ведь они сочетают в своей конструкции различные системы поиска. Однако при помощи них можно получить информацию более высокой точности. Приборы позволяют найти расположение кабеля, а также глубину его залегания. К тому же можно безошибочно выяснить, обесточен ли кабель или находится под напряжением.

Устройство

Классическая схема детектора прибора-пробника на транзисторах предполагает следующие обязательные узлы:

• Источник низкочастотных колебаний, представляющий генератор типа «мультивибратор», который выполнен на биполярных триодах.
• Бесконтактный антенный щуп, который реагирует на изменение электростатического потенциала, в том числе меняющий режим работы исполнительного узла.
• Исполнительный узел.
• Элемент индикации, который применяется как сигнализатор скрытой проводки. Он извещает о ее наличии в стене. В большинстве случаев данную функцию выполняет полупроводниковый светодиод.
• Элемент питания напряжение 9 вольт. Это может быть обычная батарейка «Крона», которая входит в состав электронной схемы.
  Приборы по принципу устройства могу быть совершенно разными. В них могут применяться разные схемы и элементы. Некоторые из них вполне можно даже собрать своими руками.

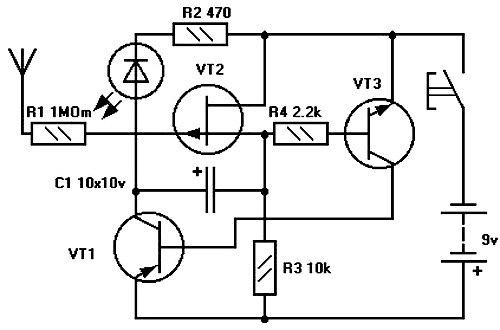

Самая простая схемы включает следующие элементы:

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Прибор для обнаружения скрытой проводки: виды, какой лучше купить Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения. Спрашивайте, я на связи!

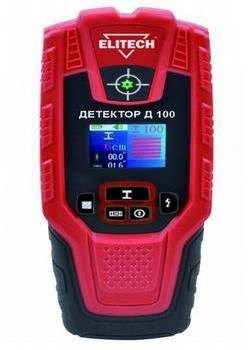

Детектор скрытой проводки: назначение, варианты, выбор

• Индикация объектов типов «проводка под напряжением», «магнитный металл», «немагнитный металл», «неметалл».
• Индикация точности нахождения в процентах.
• Определение температуры поверхности.
• Автоматическое обнаружение центра предметов из металла.
• Обнаружение дерева.

Типы приборов и методы поиска кабеля

Приборы для поиска проводки используют различные физические принципы обнаружения, изготовлены на разнообразной элементной базе электроники, имеют большой разброс цены.

Электростатические тестеры

• Простота схемы, легкость ее реализации делает прибор дешевым. Большинство самодельных схем реализовано на этом принципе. Обладает высокой чувствительностью и точностью определения места прокладки.
• Для того, чтобы определить проводку, к ней обязательно должно быть подключено переменное напряжение и нагрузка. Невозможно определить трассу в помещениях с повышенной влажностью или где рядом с кабелем располагаются крупные металлические предметы.

Электромагнитные детекторы

• Позволяет точно определять место положения глубоко заложенного провода, независимо от влажности и наличия рядом металла, если он не экранирует кабель полностью.
• Точный поиск возможен на подключенных линиях при токах, создаваемых нагрузкой порядка 1 киловатт. Эту проблему устраняет использование устройств, кроме датчика имеющих мощный генератор с автономным питанием. Подача в не подключенный провод сигнала отличающейся от 50 герц частоты позволяет исключить ошибки определения от наводок соседних, находящихся под напряжением, проводников, повышает безопасность работы.

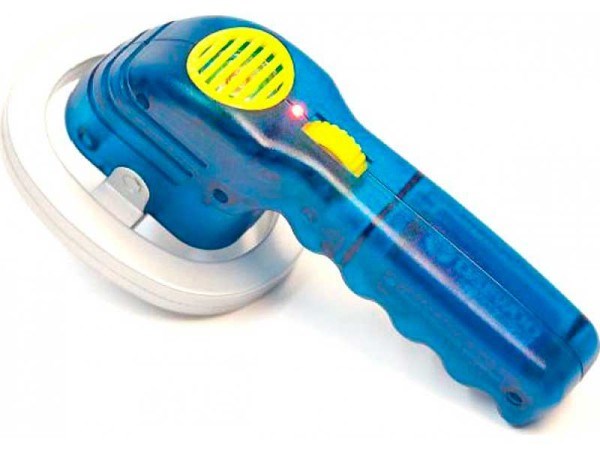

Металлоискатели

Метод основан на регистрации изменения электромагнитного поля, создаваемого самим металлоискателем, когда зону чувствительности перекрывают металлические предметы. Еще более сложная принципиальная схема прибора делает его дороже.

• Дает точный результат поиска независимо от глубины прокладки, влажности помещения. Определяется все металлическое – арматуру, трубы водопровода и отопления, что позволяет определить места залегания не только кабеля. Некоторые модели различают цветной, черный металлы.
• Определение всего металлического затрудняет поиск провода там, где область поиска перегружена большим количеством постороннего металла.

Тепловизионные приборы

Электрический ток, проходя по проводнику, вызывает нагрев металла. В нормальном режиме температура повышается незначительно, но она выше температуры окружающей среды. Тепловизор регистрирует и выводит на монитор распределение тепла картинкой, где нагретый участок светится более ярко или окрашен другим цветом.

• Экономит время, удобный вывод информации с локализацией на экране места повышенного нагрева плохого контакта. Позволяет соединение с компьютером для обработки, хранения данных.
• Требует обязательного включения питания на нагрузку. Ограничен поиск скрытой проводки по глубине залегания провода.

Комбинированные устройства

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

5 простых схем искателей скрытой проводки | Лампа Эксперт | Яндекс Дзен Наведенный в антенне электрическим полем проводки сигнал поступает на трехкаскадный усилитель, собранный на транзисторах Т1-Т3. Спрашивайте, я на связи!

Детектор для поиска и обнаружения скрытой проводки в стене с различными индикаторами

• Существует техническая документация с трассой прокладки электрической сети квартиры, привязанной к расположению фиксированных строительных конструкций;
• Можно визуально определить неоднородности покрытия стен в местах заделки штроб, хорошо угадываются распределительные коробки. Стандартно провода укладываются строго горизонтально или вертикально на оговоренном расстоянии от строительных конструкций;
• Монтаж электрической сети выполнял тот же человек, который сейчас будет ломать стены.

Коротко о самоделках

Небольшой объем работы, или случайный характер необходимости определения места залегания проводки, делает покупку недешевого прибора нецелесообразной. Тогда можно успешно применить самодельный индикатор скрытой проводки:

1. Полевой транзистор и любой тестер позволяют создать искатель электростатического типа. К выводу затвора прикручивается несколько сантиметров проволоки, антенна. Ее размер определяет чувствительность. Щупы поставленного в режим измерения сопротивления авометра подсоединяются к электродам стока и истока транзистора. Перемещение антенны районом поиска определит место трассы по индикатору.
2. Подключенный на вход усилителя, перемещаемый вдоль стены электромагнитный микрофон, достаточно точно покажет расположение проводки.
3. Малогабаритный радиоприемник с питанием от батарейки или аккумулятора, обязательно наличие диапазона с амплитудной модуляцией (ДВ,СВ или КВ). Настраивается на частоту 100 кГц, или любую другую, кратную 50. Обязательно включить нагрузку, создающую высокий уровень помех в линии. Включенный приемник шумит. При приближении к кабелю шум резко увеличивается.

Приведенные способы являются скорее иллюстрацией, чем полнофункциональным прибором.

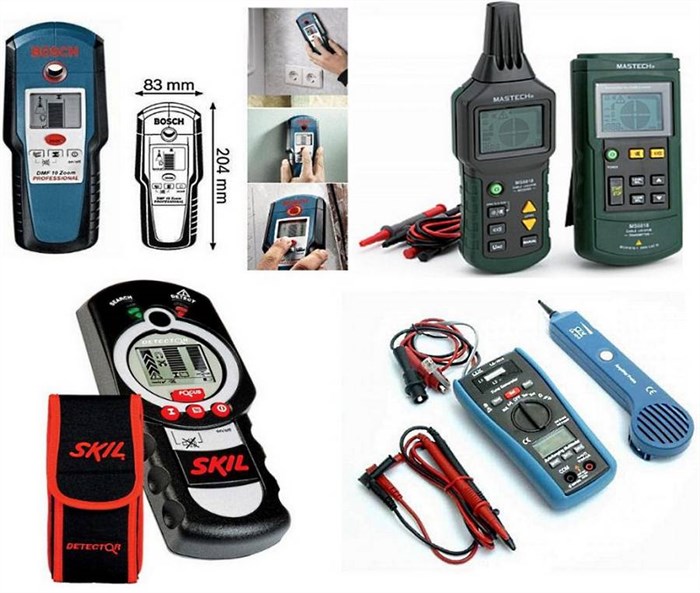

Лучшие трассоискатели

CEM LA-1012

Серьезное преимущество детекторов с собственным сигнал-генератором — это возможность не только найти провод как таковой, но и обнаружение места скрытого обрыва. Так что функциональность у CEM действительно более чем достойная.

Что до минусов, то отметим, что и передатчик, и приемник питаются от «Крон». Но, если при работе с бытовой проводкой можно использовать двухполюсное подключение (передатчик переходит на питание от сети), то приемник «запасного» питания не имеет. Так что запас «Крон» в кейсе сделать стоит, даже у современных 9-вольтовых батареек емкость не назвать впечатляющей.

Ну и все-таки посоветуем почитать инструкцию перед использованием, хоть это для русского человека и нетипично — это позволит избежать недопониманий и банально неправильного использования детектора.

Достоинства

Недостатки

Отличный детектор , особенно, когда ищешь обрыв – обычные на это неспособны.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Лучшие детекторы проводки среднего класса Ну и все-таки посоветуем почитать инструкцию перед использованием, хоть это для русского человека и нетипично это позволит избежать недопониманий и банально неправильного использования детектора. Спрашивайте, я на связи!

Для чего нужны тестеры трассы
