ПУЭ в вопросах и ответах. Заземление и защитные меры электробезопасности
Ответ. Должен быть присоединен не к нейтрали трансформатора или генератора непосредственно, а к PEN- проводнику, по возможности сразу на ТТ. В таком случае разделение PEN-проводника на RE- и N- проводники в системе TN-S должно быть выполнено также за ТТ. ТТ следует размещать как можно ближе к выводу нейтрали трансформатора или генератора.
Каким должно быть сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора, или выводы источника однофазного тока?
Ответ. Должно быть в любое время года не более 2, 4 и 8 Ом соответственно при 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE- проводника ВЛ до 1 кВ при количестве отходящих линий не менее двух.
Каким должно быть сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора, или вывода источника однофазного тока?
Ответ. Должно быть не более 15, 30 и 60 Ом соответственного при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При удельном сопротивлении земли ρ > 100 Ом×м допускается увеличивать указанные нормы в 0,01 ρ раз, но не более десятикратного.
В каких точках сети должны быть выполнены повторные заземления PEN- проводника?
Ответ. Должны быть выполнены на концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания.
Каким должно быть общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN- проводника каждой ВЛ в любое время года?
Заземляющие устройства в электроустановках напряжением до 1 кВ с изолированной нейтралью
Какому условию должно соответствовать сопротивление заземляющего устройства, используемого для защитного заземления ОПЧ (открытая проводящая часть) в системе IT?
Ответ. Должно соответствовать условию:
R ≤ U пр/I
где R — сопротивление заземляющего устройства, Ом;
U пр— напряжение прикосновения, значение которого принимается равным 50 В; I — полный ток замыкания на землю, А.
Какие требования предъявляются к значениям сопротивления заземляющего устройства?
Ответ. Как правило, не требуется принимать значение этого сопротивления менее 4 Ом. Допускается сопротивление заземляющего устройства до 10 Ом, если соблюдено условие
а мощность генераторов или трансформаторов не превышает 100 кВА, в том числе суммарная мощность генераторов или трансформаторов, работающих параллельно.
Что может быть использовано в качестве естественных заземлителей?
Заземляющий проводник: требования и особенности
Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов
Вопрос. Какие требования предъявляются к исполнению соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания потенциалов?
Ответ. Должны быть надежными и обеспечивающими непрерывность электрической цепи, защищенными от коррозии и механических повреждений (1.7.139).
Должны быть доступны для осмотра и выполнения испытаний, за исключением соединений, заполненных компаундом или герметизированных, а также сварных, паяных и опрессованных присоединений к нагревательным элементам в системах обогрева и их соединений, находящихся в полах, стенах, перекрытиях и в земле (1.7.140).
Вопрос. Как должны быть выполнены присоединения заземляющих и нулевых защитных проводников и проводников системы уравнивания потенциалов к ОПЧ?
Ответ. Должны быть выполнены при помощи болтовых соединений или сварки.

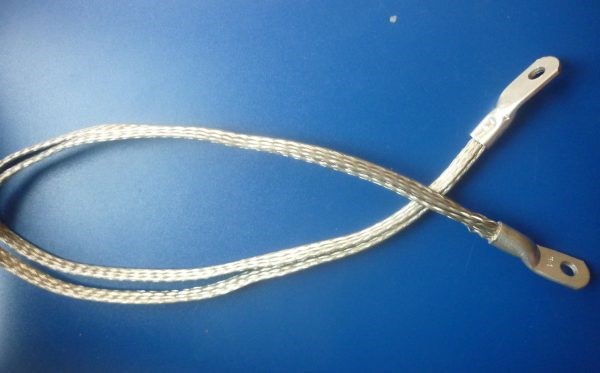

Присоединения оборудования, подвергающегося частому демонтажу или установленного на движущихся частях или частях, подверженных сотрясениям и вибрации, должны выполняться при помощи гибких проводников (1.7.142).
Вопрос. Как должно быть выполнено присоединение каждой ОПЧ к нулевому защитному или защитному заземляющему проводнику, а также к основной и дополнительной системах уравнивания потенциалов?
Вопрос. Можно ли включать коммутационные аппараты в цепи РЕ и PEN-проводников?
Ответ. Нельзя, за исключением случаев питания электроприемников при помощи штепсельных соединений (1.7.145).
Вопрос. Какие требования предъявляются к розеткам и вилкам, если защитные проводники и/или проводники уравнивания потенциалов могут быть разъединены при помощи того же штепсельного соединителя, что и соответствующие фазные проводники?
Ответ. В этом случае розетка и вилка штепсельного соединения должны иметь специальные защитные контакты для присоединения к ним защитных проводников или проводников уравнивания потенциалов. Если корпус штепсельной розетки выполнен из металла, он должен быть присоединен к защитному контакту этой розетки (1.7.146).
