Приведите Примеры Где мы Встречаем Аварийное Освещение
В начале целесообразно проанализировать действующие нормативные документы, в которых содержатся требования к путям эвакуации и устройству на них аварийного освещения.
Аварийное освещение на путях эвакуации должно обеспечить возможность эвакуации людей в случае аварийного отключения рабочего освещения или при возникновении чрезвычайных ситуаций.
Для понимания, где именно следует предусмотреть аварийное освещение на путях эвакуации, необходимо обозначить на плане помещений эвакуационные выходы и пути эвакуации. Здесь имеется много неопределенностей и противоречий, вызванных различной трактовкой основополагающих терминов.
Положения 48 и 49 Статьи 2 Федерального Закона 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (в редакции Федерального закона от 10.07.2012 г. № 117-ФЗ) определяют эвакуационный выход и пути эвакуации, как:
48) эвакуационный выход — выход, ведущий на путь эвакуации, непосредственно наружу или в безопасную зону;
49) эвакуационный путь (путь эвакуации) — путь движения и (или) перемещения людей, ведущий непосредственно наружу или в безопасную зону, удовлетворяющий требованиям безопасной эвакуации людей при пожаре.
В Своде правил СП 52.13330.2011 «Естественное и искусственное освещение» эвакуационный выход и путь эвакуации определены как:
эвакуационный выход: Выход, предназначенный для эвакуации людей при чрезвычайных ситуациях.
путь эвакуации: Маршрут, предназначенный для эвакуации при чрезвычайной ситуации.
В ГОСТ Р 55842-2013 (ИСО 30061:2007 )«Освещение аварийное. Классификация и нормы»:
3.8 эвакуационный выход (emergency exit): Выход, предназначенный для
3.2 пути эвакуации (escape route): Пути для эвакуации людей в аварийной ситуации.
Основные требования к путям эвакуации содержатся в СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы».
К сожалению, в приведенных нормативно технических документах отсутствуют однозначные указания, что следует относить к путям эвакуации, требующим устройства аварийного освещения в некоторых типах помещений. К таким помещениям можно отнести (см. Рис.1) помещения сложной формы (Г-образные), например, помещение 4 и проходные помещения – 5 и 6, 7 и 8.
На рисунке 1 показано несколько типов помещений (в числителе указан номер помещения, в знаменателе его площадь), из которых имеются выходы на путь эвакуации (в коридор). L1, L2 – путь эвакуации в пределах помещения.
Ниже рассмотрены «спорные» места нашей светотехники, возникшие в результате использования в нормативных документах неоднозначных определений терминов.
Смотрим на п. 4.2.1 и третий абзац п. 4.2.1.1 ГОСТ Р 55842-2013.
Виды и требования к аварийному освещению по СП 52.13330 и ПУЭ
- назначения здания;
- площади этажа;
- количества этажей;
- количества этажей ниже планировочной отметки;
- максимального пути эвакуации;
- максимального времени эвакуации;
- специальные требования к АЭО должны применяться в зданиях, в которых разрешено употребление алкогольных напитков (рестораны, бары).
Нормы освещения безопасности
К данному классу помещений можно отнести электрощитовые помещения и серверные.
Итак где же необходимо освещение безопасности в первую очередь.
- Освещение безопасности должно быть организовано на производствах, для которых аварийная остановка оборудования может привести к взрывам, пожарам или отравлению людей.
- Так же освещение безопасности должно быть выполнено на производствах, для которых прекращение обслуживания может привести к технологическим авариям, связанным с длительным периодом восстановления процесса.
- Освещение безопасности должно быть во всех детских учреждениях. Причем количество детей, которые могут в нем находиться одновременно не имеет значения.
- Для насосных станций, узлов кондиционирования, телефонии, теле- и радиовещания, диспетчерских пунктов и других мест прекращение работы, которых может привести к отключению потребителей так же обязательно наличие освещения безопасности.
Аварийное освещение в помещениях. Все будет хорошо
- спасательное;
Если в помещении произошла чрезвычайная ситуация, из-за которой нужно эвакуировать людей, светильники используются для создания видимости на проходах, по которым выводят людей. Минимальным значением освещенности для таких целей считается 5 люкс на каждый метр высоты, если учитывать, что равномерность должна быть 1:40. Подробнее о требованиях пожарной безопасности можно узнать из Федерального закона “Технический регламент о требованиях пожарной безопасности” от 22.07.2008 N 123-ФЗ или из СНиП 23-05-95 естественное и искусственное освещение (Аварийное освещение безопасности и эвакуационное, охранное и дежурное освещение).
- успокаивающее;
Чтобы у людей на началась паника, используются светильники в качестве минимального освещения, которое прокладывает путь из просторных помещений к запасным выходам. - освещение, используемое «на всякий случай» в опасных условиях работы.
Если рабочие места предполагают возможность аварийного происшествия, угрозы для здоровья рабочих, может быть, даже пожара, устанавливается такой тип светильников на случай нарушения подачи энергии в источники света.
Освещение безопасности – требования к светильникам
В качестве резервных источников питания систем безопасности (включая аварийное освещение и освещение безопасности ) могут быть использованы: аккумуляторные батареи, гальванические элементы, генераторные установки, отдельные линии электрической сети, не зависимые от сети, используемой в штатном режиме.
Требования к резервным источникам питания приведены в
Требования к аккумуляторам, входящим в состав светильников аварийного освещения, содержатся в ГОСТ Р МЭК 60598-2-22-99. Как правило, применяют герметичные никель-кадмиевые аккумуляторы и свинцово-кислотные с регулируемым клапаном.
Типы светильников аварийного освещения.
Согласно ГОСТ МЭК 605981-1-2003, светотехническое оборудование для аварийного освещения делятся на осветительные приборы:
- Постоянного действия – находятся в работе всегда (в рабочем и аварийном режимах).
- Непостоянного действия – подключаются только в аварийном режиме.
- Комбинированные – приборы, как минимум с двумя лампами, в котором одна работает от аварийной линии, а другая от рабочей. Могут быть как постоянного действия, так и непостоянного.

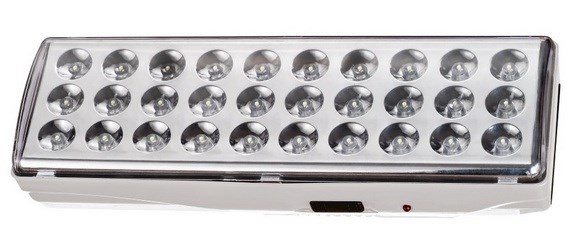

- Автономные – светильники с аккумуляторными батареями.
- Централизованного электропитания – электропитание таких осветительных приборов производится от централизованной аварийной системы. Могут быть постоянного и непостоянного действия.
Аварийное освещение. Требования к устройству осветительных приборов.
- ФЗ № 123. — «Технический регламент о требованиях пожарной безопасности».
- ПУЭ-7 «Правила устройства электроустановок». п.п. 6.1.21 – 6.1.29., 6.2.4 – 6.2.6.
- Своды правил: СП 52.13330 2016«Естественное и искусственное освещение», СП 439.1325800.2018 «Здания и сооружения. Правила проектирования аварийного освещения», СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности».
- ГОСТы — МЭК 605981-1-2003 «Осветительные приборы. Часть 2-22. Специальные требования. Светильники для аварийного освещения», Р50571.29-2009 «Электрические установки зданий. Часть 5-55.Выбор и монтаж электрооборудования. Прочее оборудование».
- Стандарт ЕN-1838.
Аварийное освещение. Требования к устройству осветительных приборов.
Автономные электросветильники должны оснащаться аккумуляторами со сроком службы не менее четырех лет и обеспечивающие его работу не менее одного часа.
При проектировании аварийного освещения необходимо учитывать ряд факторов, таких как расположение средств пожаротушения и маршрутов эвакуации. Безусловно, обращать внимание на места, находящиеся вне пределов эвакуационных путей (лифтовые шахты, санузлы, служебные помещения).
Стандарт ЕN-1838 определяет требования к установке и размещению светильников аварийного освещения. А именно:
