Прокладка Кабеля в Помещениях Категории в2

Вопрос касается транзитной прокладки электрических кабелей (230-400 В) через пожароопасные помещения/зоны (категория по ПУЭ) в жилых и общественных зданиях.

Согласно ПУЭ п.7.4.37 «Через пожароопасные зоны любого класса, а также на расстояниях менее 1 м по горизонтали и вертикали от пожароопасной зоны запрещается прокладывать не относящиеся к данному технологическому процессу (производству) транзитные электропроводки и кабельные линии всех напряжений».

Также в ГОСТ Р 50571.4.42-2012 отсутствует такое понятие как «пожароопасная зона», требования данных пунктов 422.3 относятся к помещениям.

ПУЭ запрещает прокладку транзитных кабелей через пожароопасные зоны, а также на расстояниях менее 1 м по горизонтали и вертикали от них. На расстояниях более 1 м от пожароопасной зоны прокладка транзитных кабелей по пожароопасному помещению не запрещена согласно ПУЭ и никаких специальных требований не предъявляется.

ГОСТ Р 50571.4.42-2012 не выделяет пожароопасные зоны внутри пожароопасных помещений (с наличием пожароопасных обрабатываемых или складируемых материалов), но предъявляет требования к электропроводкам прокладываемым через данные помещения.

Какими нормативными документами следует руководствоваться и какие мероприятия выполнять при прокладке транзитных кабелей через пожароопасные помещения/зоны? И относятся ли данные требования к пожароопасному помещению или зоне?

Определение пожароопасных зон приведены в главе 7 ПУЭ:

«7.4.2. Пожароопасной зоной называется пространство внутри и вне помещений, в пределах которого постоянно или периодически обращаются горючие (сгораемые) вещества и в котором они могут находиться при нормальном технологическом процессе или при его нарушениях».

Аналогичное определение даёт данному термину и Федеральный закон № 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности»:

«Пожароопасная (взрывоопасная) зона — часть замкнутого или открытого пространства, в пределах которого постоянно или периодически обращаются горючие вещества и в котором они могут находиться при нормальном режиме технологического процесса или его нарушении (аварии);».

Оба нормативных документа указывают, что пожароопасная зона является частью помещения или иного пространства, не всем этим помещением или пространством.

Сами помещения также могут быть классифицированы как пожароопасные. Более подробно о классификации помещений написано в статье 27 «Определение категории зданий, сооружений и помещений по пожарной и взрывопожарной опасности» Федерального закона № 123-ФЗ от 22.07.2008.

Стоит отметить, что помещения не производственного или складского назначения разделению на категории по пожарной и взрывопожарной опасности не подлежат.

Транзитная прокладка электрического кабеля через пожароопасные зоны запрещена (пункт 7.4.37 ПУЭ).

Транзитная прокладка через помещения имеющие класс по пожарной и взрывопожарной опасности должна осуществляться с учётом требований следующих нормативных документов:

Прокладка Кабеля в Помещениях Категории в2 Соблюдение стандартов

Требования пожарной безопасности к электропроводкам, изменения в ФЗ № 123
В ГОСТ Р 50571.4.42-2017, вступающем в силу с 01.01.2019 г., требования, касающиеся заданного вами вопроса, аналогичные.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

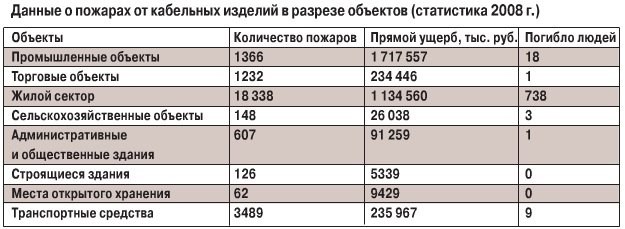

Выбор типа кабеля для зданий с массовым пребыванием людей – мнение ФГБУ ВНИИПО МЧС России | Проектирование электроснабжения в России они стали причиной 25 698 пожаров 64,2 от общего числа пожаров из-за неисправных электроустановок , прямой ущерб составил 3 471 698 тыс. Спрашивайте, я на связи!

Правила электромонтажа в квартире: ПУЭ, СНиП, стандарты и расстояния

Электропроводки и «Технический регламент о требованиях пожарной безопасности»

«1. Электроустановки зданий, сооружений и строений [следовательно, и электропроводки — прим. авт.] должны соответствовать классу пожаровзрывоопасной зоны, в которой они установлены, а также категории и группе горючей смеси.

3. Кабели от трансформаторных подстанций резервных источников питания до вводно-распре-делительных устройств должны прокладываться в раздельных огнестойких каналах или иметь огнезащиту.

6. Разводка кабелей и проводов от поэтажных распределительных щитков до помещений должна осуществляться в каналах из негорючих строительных конструкций или погонажной арматуре, соответствующей требованиям пожарной безопасности.

Пояснение. В соответствии с ГОСТ Р 50571.1-93 термин «электрооборудование» полностью распространяется и на кабельные изделия. Показатели пожарной опасности кабельных изделий изложены в новом ГОСТ Р 53315-2009 «Кабельные изделии. Требования пожарной безопасности», вступающем в действие 1 января 2010 г.

К нормативным документам по пожарной безопасности относятся национальные стандарты (ГОСТ Р) и своды правил (СП), содержащие требования пожарной безопасности (нормы и правила).

Статья 142: «4. Электротехническая продукция должна быть стойкой к возникновению и распространению горения при аварийных режимах работы (коротком замыкании, перегрузках)». Статья 143: «1. Электрооборудование должно быть стойким к возникновению и распространению горения».

Прокладка Кабеля в Помещениях Категории в2 Соблюдение стандартов

7. Схемы. применяются. для подтверждения соответствия требованиям пожарной безопасности:

13) . кабельных проходок, кабельных коробов, каналов и труб из полимерных материалов для прокладки кабелей. ;

Необходимо отметить, что Технический регламент устанавливает общие требования пожарной безопасности к электропроводкам. В развитие данного закона разработаны ряд национальных стандартов и сводов правил, направленных на обеспечение пожарной безопасности электрооборудования, в том числе и кабельных изделий.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Ростехнадзор разъясняет: Совместная прокладка кабелей, соединение разных сечений | АО НПО «Техкранэнерго» Нижегородский филиал При неоднозначной трактовке нормативных документов единое мнение отсутствует, поэтому интересен опыт участников проектно-строительного процесса при решении дилеммы HF vs LS. Спрашивайте, я на связи!

NormaCS ~ Ответы экспертов ~ Какими нормативными документами следует руководствоваться и какие мероприятия выполнять при прокладке транзитных кабелей через пожароопасные помещения/зоны?

Монтаж скрытой электропроводки

Прокладка Кабеля в Помещениях Категории в2 Соблюдение стандартов

Прокладка кабеля скрытым способом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Такой подход считается наиболее безопасным, но трудоемким, так как необходимо выполнять большой объем бурильных и штукатурных работ.

Требования к электропроводке определяют ее монтаж в основании:

  • В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут вырезаться канавки прямоугольного или треугольного сечения. После этого в них крепятся провода или пластиковые трубки, в которые впоследствии затягивается кабель.
  • Под пол. Мероприятие выполняется на этапе строительства или замены деревянного покрытия. Прокладка предполагает минимум усилий. Недостаток состоит в том, что существует риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполе. Другой минус заключается в большом объеме работ для вывода линий к потолочному светильнику и выключателям.
  • На потолке. Оптимальным вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в которых замуровывается проводка. Резать несущую плиту запрещается.

При выборе способа прокладки учитывается финансовая сторона вопроса. Если делать монтаж по полу, расход дорогостоящего кабеля будет большим.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Правила прокладки кабелей в помещениях В неотапливаемых помещениях нельзя укладывать провода и кабели, при отрицательной температуре воздуха, составляющей менее -150С. Спрашивайте, я на связи!

Открытая прокладка кабеля внутри зданий и сооружений

  • подбор проводников, сечение которых соответствует мощности потребителей;
  • исключение риска поражения людей током;
  • оптимальное расположение и правильный подбор нужного количества розеток;
  • предотвращение риска возгорания в сети;
  • недопущение поломок бытовой техники.

Монтаж открытой электропроводки

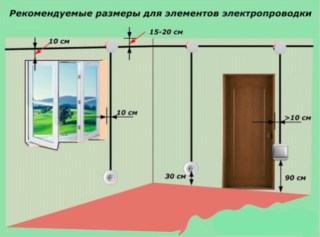

Монтаж открытой электропроводки проводится в строениях из дерева, щитов, панелей и прочих горючих материалов. При проектировании нужно учитывать, что расстояние проводки от потолка должно быть не менее 2 см, а розеток пола — не более 1 метра. При прокладке линий запрещено использовать гвозди, скобы и шурупы для крепления кабеля непосредственно на несущей поверхности.

Нормативными документами установлены следующие варианты монтажа:

  • гибкие гофрированные трубки;
  • жесткие круглые и прямоугольные пластиковые профили;
  • металлические рукава с резьбовым соединением;
  • полимерные кабель каналы;
  • пустотелые разъемные наличники и плинтусы;
  • стальные струны;
  • керамические изоляторы.

Поскольку на потолке такие сооружения смотрятся неэстетично, есть несколько способов их замаскировать. Для этого используются натяжные конструкции, подвесные системы из ГКЛ, пластиковых панелей и металлических реек.
