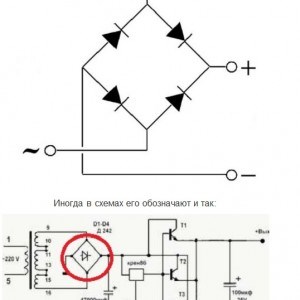

Схема диодного моста
Схема диодного моста состоит из правильно соединенных четырех диодов, а чтобы эта схема была работоспособной, к ней нужно правильно подключить переменное напряжение.
На схеме, как и на корпусе моста две точки для подачи переменного напряжения обозначены значком «~». А с двух других проводов или выходов, плюса и минуса, снимается постоянное напряжение.
Теоретически, сделать из переменного напряжения постоянное можно и одним диодом, но для практики такое выпрямление не желательно. Как известно диод пропускает напряжение, только превышающее ноль, в противоположном случае диод заперт, а переменное напряжение изменяет свою величину в течение времени. Вроде бы все понятно.
Но получается, что при таком методе получения из переменного напряжения постоянный ток, по этой «замечательной» схеме, диод оставляет только положительную полуволну, а отрицательную срезает. Вместе с ней он просто срезает половину мощности тока переменного напряжения. Такая потеря мощности — главный недостаток выпрямления тока одним диодом.
Вышеописанную ситуацию исправляет диодный мост схема которого разрабатывалась специально для того, чтобы отрицательную полуволну перевернуть. Получиться вторая положительная полуволна и вся мощность электрического тока будет сохранена. В результате диодный мост подает постоянный ток, с напряжением, пульсирующем в два раза большей частотой, чем частота сети переменного тока.
Уверен, схема в особом описании не нуждается, главное помнить, куда подключать переменное напряжение, а откуда получают постоянный ток. Теперь давайте посмотрим на работу диода и диодного моста на практике. На корпусе диода, практически любого производителя, катод помечен точкой или полоской. Для безопасности экспериментов используем трансформатор, выдающий двенадцать вольт.
На осциллографе видно, что максимальная амплитуда 16 с половиной вольт, следовательно, простые расчеты (делим на корень из двух максимальное амплитудное значение) говорят, что действующее напряжение имеет значение 11.8 В.
Теперь припаяем к проводу обмотки (вторичной, естественно) трансформатора диод и измеряем осциллографом. Видно, как диод срезал нижнюю, отрицательную часть графика напряжения. Соответственно, потерялась и половина мощности.
Теперь возьмем еще три таких же диода и собираем диодный мост. Подключаем к обмотке трансформатора диодный мост, там, где вход для переменного тока, а с двух оставшихся точек снимаем щупами прибора постоянное напряжение. Смотрим на осциллограф и видим на экране пульсирующее напряжение, но без потери мощности.
Схемы простых мощных зарядных устройств для аккумуляторов
Как сделать диодный мост видео

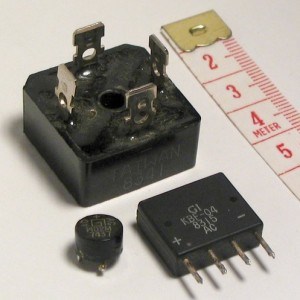

Для того чтобы не возиться с диодами и пайкой, промышленность выпускает готовые диодные мосты в одном корпусе с четырьмя контактами, отечественные — побольше, а импортные покомпактнее. На диодных мостах советского производства промаркированы и контакты постоянного тока, и контакты для переменного напряжения.
Если подключить импортный диодный мост к переменному напряжению и осциллографу, вы увидите, что эта радиодеталь отлично работает, выдавая пульсирующий постоянный ток. Сам диодный мост если проверять, то только прозвонив каждый из четырех диодов.
Итак, теперь вы знаете для чего нужен в радиоэлектронике диодный мост схема и принцип действия которого описаны в данной статье. Следует отметить, что это весьма популярная деталь, широко применяемая в самой разнообразной радиоаппаратуре, подключаемой к электрической сети. Магнитофон, телевизор, зарядное устройство для мобилки — везде используется диодный мост.
Очень часто возникает проблема с зарядкой автомобильного аккумулятора, при этом зарядное устройство под рукой не имеется, как же быть в этом случае? Сегодня я решил напечатать эту статью, где намерен пояснить все известные способы зарядки автомобильного аккумулятора, интересно правда? Поехали!
Снимок13Это один из наиболее простых способов зарядки, поскольку «зарядное устройство» по идее состоит из двух компонентов — обыкновенной лампы накаливания и выпрямительного диода. Основной недостаток данной зарядки заключается в том, что диод срезает только нижний полупериод, следовательно на выходе устройства у нас не полностью постоянный ток, но зарядить таким током автомобильный аккумулятор можно!
Лампочка — самая обыкновенная, можно взять лампу 40/60/100 ватт, чем мощнее лампа, тем больше ток на выходе, по идее лампа тут только для токогашения.
Диод, как уже сказал для выпрямления переменного напряжения, он обязательно должен быть мощным, при этом должен быть рассчитан на обратное напряжение не менее 400 Вольт! Ток диода должен быть более 10А! это обязательное условие, очень советую диод установить на теплоотвод, возможно придется его дополнительно охлаждать.
Технические требования к конденсатору
Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.
В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:
· аккумуляторные электродрели, шуруповерты и электропилы;
· портативные ультрафиолетовые облучатели и портативное медицинское оборудование;
· зарядные устройства мобильных телефонов и повербанков;
· слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;
· различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.
Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.
