Электронные схемы и статьи на тему «фотореле»

Ниже приведены принципиальные схемы и статьи по тематике «фотореле» на сайте по радиоэлектронике и радиохобби RadioStorage.net .

Что такое «фотореле» и где это применяется, принципиальные схемы самодельных устройств которые касаются термина «фотореле».

Различные схемы фотореле, опубликованные в радиолюбительской литературе, что называется на любой вкус и цвет. С трудом можно найти какое-нибудь свежее решение. Предлагаемая схема, как нам представляется, оригинальна. В качестве фотодатчика служит.

Фотореле ФР-601 — изделие китайского производства с русским названием, предназначено для включения света, когда темно и его выключения, когда светло. Цена данного устройства в спецмагазинах типа «Промэлектроснаб» весьма демократичная, и практически дешевле комплекта радиодеталей на данное фотореле.

У современных бытовых холодильников дверь фиксируется в закрытом положении с помощью магнитной резины. Это конечно очень удобно и резиновая прокладка прилегает плотно, но недостаток в том, что отсутствие какого-либо замка, защелки приводит к тому, что при недостаточном при закрывании усилии или .

Приведена принципиальная схема простого самодельного фото-реле на микросхеме серии К561. Фотореле предназначено для включения освещения снаступлением темноты и его выключения на рассвете. Датчиком уровня естественной освещенности служит фототранзистор FT1. Ток на лампу подается через ключевой .

У многих на дачах есть теплицы, и растения в них нуждаются в регулярномполиве. Но каждый день находиться на даче невозможно. В таком случае, поможет несложный автомат, описание которого приводится в этой статье. Предполагается, что на вашем садовом участке есть водопровод и электрический .

Приведены простые схемы приставок для автоматического управления питанием принтера. монитора и другой компьютерной периферии в зависимости от необходимости их использования. В одном из старых выпусков журнала Радиоконструктор была публикация отом, как организовать автоматическое включение и .

Принципиальная схема самодельного фотоэлектронного реле на микросхеме CD4001 и с транзисторами IRFBC40LC на выходе. Фотореле предназначено для управления освещением. Кроме собственно фотореле имеется переключатель на два положения с третьим нейтральным положением. В одном положении свет .

Схема самодельной приставки к мобильному телефону, фотореле которое реагирует на свечение экрана сотового телефона при звонке и включает дополнительное оповещение. Не всегда есть возможность услышать звонок сотового телефона. Может бытьслишком шумно в помещении, или наоборот, очень тихо, и звонок .

Приведена схема самодельного датчика пересечения ИК-луча для использования в рекламе, для привлечения внимания покупателей. Для того чтобы привлечь внимание покупателей часто используют самые различные механические и электронные средства.Например, при приближении человека к витрине может .

Самодельное фотореле со схемой задержки срабатывания, выполнено на интегральных микросхемах К561ТЛ1, CD4060. Многим простым сумеречным выключателям, построенным по схеме фотореле, присущ недостаток, состоящий в том, что фотореле реагирует на быстро изменяющуюся освещенность .

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Схема фотореле своими руками. Фотореле своими руками: схемы, устройство и использование Каждый, кто хоть раз ремонтировал это чудо техники, знает, что китайская гирлянда, схема которой проста, имеет некоторые особенности. Спрашивайте, я на связи!

Три схемы фотодатчиков на фоторезисторах

Фотореле на микросхеме КР1564ТЛ2

Предлагаемая схема (рис. 1), как нам представляется, оригинальна. В качестве фотодатчика служит распространенный фоторезистор СФЗ-1.

Рис.1. Принципиальная схема фотореле на фоторезисторе.

Он преобразует световой сигнал, улавливаемый чувствительной поверхностью, в электрические колебания, которые затем поступают на вход порогового детектора на одном элементе микросхемы D1.1 типа КР1564ТЛ2.

Эта микросхема состоит из шести однотипных элементов-логических инверторов с триггерами Шмитта. На втором элементе D1.2 реализована схема задержки времени включения нагрузки.

Чувствительность схемы (порог переключения триггера Шмитта) плавно регулируется переменным резистором R1, который совместно с фотодатчиком образует делитель постоянного напряжения. Желательно применить многооборотистый прибор, типа СП5-1.

Когда темно-инвертирующий выход D1.1 (выв. 2) в состоянии высокого логического уровня (лог. 1) и конденсатор С2 быстро разряжается через резистор R4, благодаря диоду VD1. Когда освещение попадает на фоторезистор PR, — на выв. 2 элемента лог. 0.

Далее сигнал поступает на схему временной задержки. В результате зарядки конденсатора С2 через резистор R3 до напряжения порога срабатывания элемента D1.2 выдержка времени существенно может изменяться в зависимости от номиналов С2 и R3 от нескольких секунд до минут.

Зарядившись, конденсатор С2 перебрасывает триггер в другое устойчивое состояние, и на выходе D1.2 (выв. 4) оказывается высокий логический уровень (лог. 1). Транзистор VT1 открывается, на реле К1 поступает напряжение питания и реле коммутирует нагрузку. Диод VD2 препятствует броскам обратного тока при включении/выключении реле.

Схема очень проста и не требует настройки, кроме установки резистором R1 порога срабатывания триггера в зависимости от освещенности конкретного объекта.

Транзистор VT1 можно заменить на КТ312(А“В), КТбОЗ(А-Б), КТ608Б, КТ801(А, Б). К1 -маломощное реле РЭС15, паспорт (003), или аналогичное, на напряжение срабатывания сообразно напряжению питания схемы.

Питание схемы некритично и осуществляется от любого стабилизированного блока питания с выходным напряжением 9…14 В. Ток, потребляемый схемой от источника питания в пассивном режиме (фоторезистор не освещается), не превышает 2…3 мА. При включении реле, ток увеличивается до 20 мА.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Фотореле своими руками: схемы, устройство и применение Известно широкое применение светодиодного светильника с фотореле, которое в автономном режиме включает и выключает освещение. Спрашивайте, я на связи!

Фотореле для уличного освещения: схема подключения, схема фотореле

• Нужен источник постоянного напряжения на 5-15 В.
• Устройства с обозначением РЭС 47 или 9 используются при напряжении источника в 6 вольт.
• Приборы с обозначением РЭС 15 или 49 нужны при работе с напряжением в 12 Вольт.

Принцип работы

Фототранзистор работает так же, как и транзистор, где ток направляется к коллектору, ключевым отличием является то, что в данном приборе, электроток контролируется только двумя активными контактами.

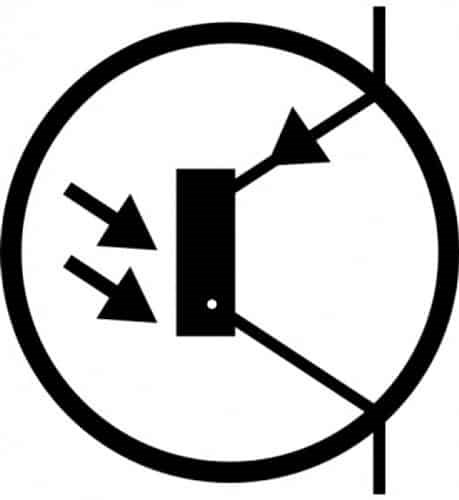

Фото — простой фототранзистор

Фототранзистор бывает разного типа действия, про это говорят основные схемы включения устройства. Виды прибора:

1. Оптический изолятор (напоминает по принципу трансформатор, у которого входы заблокированы при помощи электрических контактов);
2. Фотореле;
3. Датчики. Применяются в охранных системах. Это активные приборы, излучающие свет. При формировании и выделении определенного импульса, полупроводниковый прибор сразу же рассчитывает силу его возвращения. Если сигнал не вернулся или вернулся с другой частотой, то срабатывает сигнализация (как в охранных системах ИК).
