Управление архитектурным освещением

В настоящее время научно-технический прогресс в области светотехники достиг больших возможностей по управлению и программированию архитектурного освещения.
До недавнего времени управление освещением считалось излишеством, удорожающим проект. Но теперь это неотъемлемая часть практически любого проекта, особенно на базе систем RGB, RGBW

Особенности использования протокола ШИМ (1-10 В) для управления архитектурным освещением:

• регулирование интенсивности светового потока всех светильников,
• экономия электроэнергии и как следствие энергоэффективность,
• сложность управления большим кол-вом светильников (множество управляемых линий удорожает проект);
• сложность управления светильников на большом расстоянии
• несовместимость по мощности приборов освещения

Особенности использования протокола DMX-512 и подобным систем адресного управления архитектурным освещением:

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

IP-DMX512 — Управление освещением по протоколу DMX512 Он позволяет повторять вселенную DMX из одного источника в несколько цепочек устройств, чтобы избежать ухудшения качества сигнала из-за длинных кабелей. Спрашивайте, я на связи!

Архитектурное освещение (наружное освещение) | МДМ-ЛАЙТ

Протоколы управления.

DMX-512 (сокр. от англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между контроллерами и световым оборудованием, а также другим оборудованием разных производителей.

Протокол описывает формат данных, протокол обмена данными и способ подключения. DMX-512 поддерживает последовательную передачу данных для 512 цифровых каналов по одному кабелю. Это достигается за счет того, что каждому устройству присваивается свой адрес: устройство реагирует только на те команды, которые управляются этим адресом, при этом остальные адреса игнорируются.

Адресное пространство в 512 адресов называют DMX пространством (Universe). КоличествоDMX пространств можно увеличить за счет дополнительных контроллеров,управляемых по какому-либо скоростному интерфейсу. Использование витой пары проводов (стандарт RS-485) позволяет обеспечить помехозащищенность.

Протокол DMX-512 предусматривает подключение в одну линию не более 32 устройств, однако современная элементная база позволяет подключить до 100 приемников (светильников) на один передатчик. После 100-госветильника ставится усилитель.

Сети DMX-512 могут работать на расстоянии до 1000м (однако большинство линий управления из соображений надежности не могут быть длиннее 500-600 м), благодаря чему получили широкое распространение в архитектурном освещении. Протокол DMX-512 сейчас де-факто является главным стандартом создания большинства светотехническим систем.

Его широкое распространение объясняется несколькими причинами:

1. Широчайший выбор пультов, приборов и устройств сопряжения;
2. Высокая надежность: интерфейс управления оптоизолирован от светильника, т.е. защищен;
3. Управление подключенными осветительными приборами осуществляется удаленно, что позволяет охватить освещением даже труднодоступные места;
4. Обеспечивается высокое качество и точность передаваемого сигнала без искажений на значительных расстояниях. Современный пульт управления DMX может передавать цифровой сигнал на расстояние до 1000 метров с искажениями, незначительным по сравнению с RGB-контроллерами с аналоговым сигналом.

Стандарт DMX-512 обладает также и некоторыми недостатками:

1. Обмен информацией возможен только в одном направлении: от контроллера к источнику света. Такая схема не предусматривает мониторинг состояния светильников, наличия сбоев, возможности исправления ошибок и присвоения DMX адреса;
2. Ограничения по объему передачи данных.Максимальное количество устройств — 512. Дальнейшее наращивание возможно только при увеличении количества DMX пространств.

1. RDM обратно совместим с DMX, что позволяет использовать существующую инфраструктуру;
2. Автоматическое распознавание и диагностика осветительных приборов. Оборудование распознаётся управляющим устройством (если оно поддерживает протокол RDM) как только его подключают к питающей и управляющей сети. Помимо этого, любой прибор может передавать на управляющий пульт диагностическую информацию, например, о своей внутренней температуре.Система управления, получив сигнал о перегреве светильников, снизит яркость, и перегрев прекратится;
3. Возможность устанавливать базовый DMX-адрес светильника удаленно. Это ускоряет установку осветительных приборов и избавляет от необходимости присваивать DMX-адреса вручную. Для больших инсталляций это позволяет существенно ускорить процесс адресации осветительных приборов;
4. Передача статусных сообщений (например, о сбое)от одного, нескольких или всех устройств в сети;
5. Обновление программного обеспечения через интерфейс RS-485;
6. Допустимые значения для светодиодов устанавливаются по умолчанию (например, в целях экономии энергии можно задавать максимальные значения);
7. Идентификация типа устройства.

Особенности организации и функционирования

В качестве источника управляющих сигналов протокола DMX выступает главный (Master) контролер, который управляет выбранным количеством зависимых (Slave) устройств. Регулируемыми параметрами светильников служат функции включения/выключения, диммирования или цветовые характеристики RGB устройств.

Последовательное соединение зависимых осветительных приборов в цепочку управления происходит с помощью выходов IN и OUT на корпусе управляемого устройства.

Шина управления не должна быть длиннее 1200 м, а количество одновременно подключенных к одной шине осветительных приборов не должно превышать 32. Количество шин управления зависит от главного контроллера, который выступает в роли пульта оператора.

Число одновременно подключаемых к одной шине управляемых светильников может быть расширено с помощью специальных приборов — сплиттеров.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Управление сложными сценариями света и звука по протоколу DMX512 В ходе представлений с их помощью обеспечивается большое количество световых эффектов сопровождающихся озвученным видеорядом. Спрашивайте, я на связи!

DMX512 — DMX512.

Преимущества стандарта DMX

Простота и гибкость перенастройки DMX512 выступают главными, но не единственными достоинствами этого протокола. К другим преимуществам можно отнести следующие факторы:

управление каскадом осветительных приборов по трем проводам упрощает монтаж и реализацию сложных осветительных систем со множеством регулируемых параметров;

скорость обновления параметров управления происходит с частотой 44 Гц, что является невидимым для глаза параметром;

симметричный способ передачи цифрового сигнала кардинально снижает воздействие внешних электромагнитных помех на качество регулирования световых параметров;

множество уже разработанных алгоритмов и готовых сценариев упрощает создание сложных светотехнических систем для сцены, архитектурной подсветки или других аналогичных направлений.

Из недостатков протокола управления DMX512 необходимо отметить его односторонний механизм передачи данных, который исключает проверку работоспособности подключенных осветительных приборов.

Купить DMX контроллеры или светильники с управлением по этому протоколу можно через торговый интерфейс нашего сайта или, обратившись к нашим менеджерам по телефону +7(499)792-01-09.

DMX Shield — плата расширения Arduino для проектов управления световыми эффектами

DMX Shield – простая плата расширения, которая позволит использовать платформу Arduino для управления системами освещения или световыми эффектами по интерфейсу DMX (Рисунок 1). Фактически, плата реализует интерфейс RS485, электрические уровни сигналов которого необходимы для коммуникации по протоколу DMX.

Адрес контроллера и данные (сообщения) передаются параллельно для всех контроллеров в сети, но каждый контроллер, ориентируясь на свой адрес, получает и интерпретирует только предназначенную для него информацию.

Таблица 1. Базовые команды протокола DMX512 и их длительность
(Каждый бит, передаваемый по протоколу DMX512, имеет длительность 4 мкс)

Примечание: НО – означает «не определено», определяется разработчиком.

Все это означает, что если мы хотим передать новые данные контроллеру с адресом 10, то необходимо также передать данные для контроллеров с адресами 1 – 9. Система адресации основана на номере передаваемого байта, поэтому каждый контроллер ведет подсчет входящих байтов. Контроллер игнорирует байты данных, поступающие до и псоле «своего».

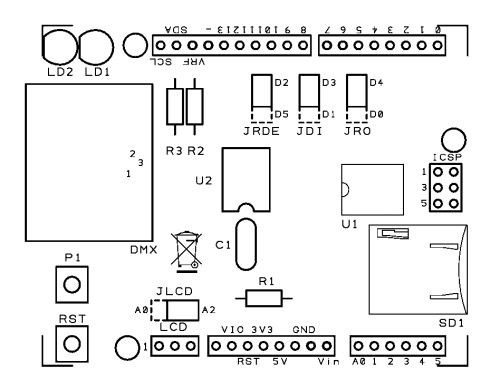

Принципиальная схема платы расширения

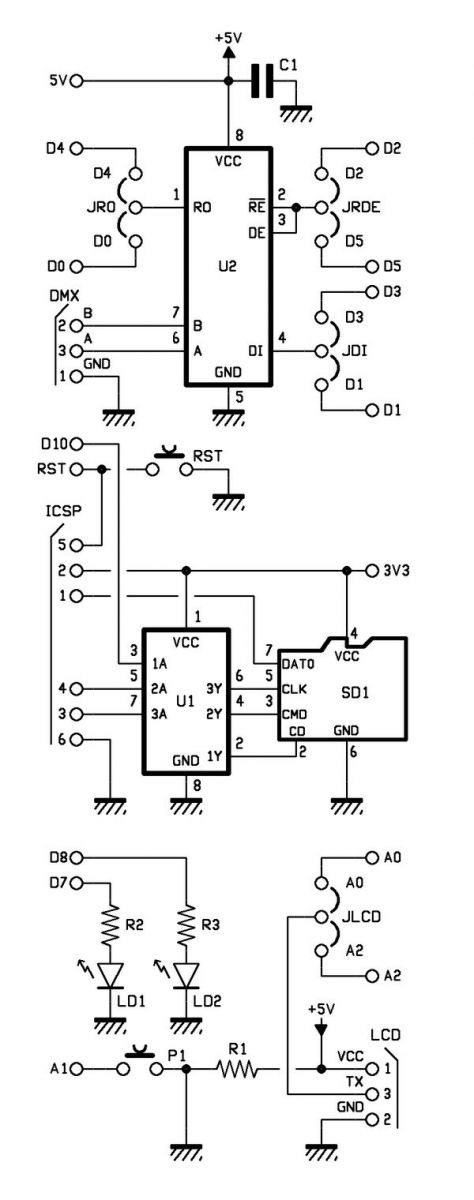

Рисунок 3.	Принципиальная схема платы расширения Arduino DMX Shield.
