Проверка Транзисторов Без Выпайки из Схемы Мультиметром Устройство транзистора

Виды транзисторов

Транзистор состоит из материалов с особыми электрическими свойствами — полупроводников. Последние бывают двух типов:

Простейшим представителем полупроводниковых элементов является диод, содержащий один p-n переход.

Транзисторы устроены сложнее. Существует две их разновидности: биполярные и полевые.

Биполярные

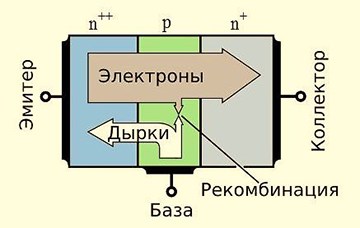

Составляющие биполярного транзистора называются эмиттером, коллектором и базой. Если представить данный элемент в виде двух соединенных диодов, то базой будет их точка сопряжения.

Для проверки биполярного прибора требуется распознать его тип (n-p-n или p-n-p) и – определить назначение выводов (база, эмиттер и коллектор).

Полевые

схема транзистора

Также делятся на два вида:

В полевом транзисторе сопротивление токопроводящего участка регулируется электрическим полем.

Составляющие элемента называются истоком, стоком и затвором. Ток движется из истока в сток, регулировка осуществляется затвором.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как проверить транзистор при помощи мультиметра Закрепляем плюсовой щуп на правой ноге, а минусовым щупом по очереди закрепляем среднюю и левую ногу, при этом производим измерения. Спрашивайте, я на связи!

Как проверить транзистор: с помощью мультиметра, на работоспособность не выпаивая, с применением тестера, исправность и емкость

  1. Готовят мультиметр, как описывалось выше: переключатель переводят на позицию «2К» в секторе «» (измерение сопротивления) или в режим прозвонки, черный щуп включают в разъем «COM», красный — в «V/».
  2. Подсоединяют щупы к эмиттеру и коллектору, затем меняют их местами. В норме в обоих случаях прибор сигнал не подает и отображает «1». Некое конечное сопротивление свидетельствует о пробое.
  3. Подсоединяют к базе щуп, соответствующий ее типу проводимости:«дырочная» база (транзистор n-p-n типа) – красный щуп, «электронная» (транзистор p-n-p типа) – черный.
  4. Второй щуп по очереди подсоединяют к эмиттеру и коллектору. Результаты теста: мультиметр издает сигнал, на дисплее отображается сопротивление от 500 до 1200 Ом – транзистор исправен; сигнала нет и на дисплее единица — обрыв внутренней цепи.
  5. Подсоединяют к базе другой щуп, а второй по очереди коротят с эмиттером и коллектором. Результаты: сигнала нет, на дисплее «1» – транзистор исправен; прибор пищит, на дисплее некое конечное значение сопротивления — транзистор пробит.

Определение вывода базы (затвора)

Наиболее простой способ определить назначение выводов транзистора (цоколевку) — скачать на него документацию. Поиск ведется по маркировке на корпусе. Этот буквенно-цифровой код набирают в строке поиска и далее добавляют «даташит».

Если документацию обнаружить не удается, базу и прочие выводы биполярного транзистора распознают исходя из его особенностей:

  1. Настраивают мультиметр: красный щуп подсоединяют к разъему со значком «V/» (плюсовой потенциал), черный — к разъему COM (минусовой потенциал), а переключатель устанавливают в режим «прозвонка» или, если такого нет, в сектор измерения сопротивления (значок «») на верхнюю позицию (обычно «2000 Ом»).
  2. Определяют базу. Красный щуп подсоединяют к первому выводу транзистора, черный — поочередно к остальным. Затем красный подсоединяют ко второму выводу, черный снова по очереди к 1-му и 3-му. Признак того, что красный подсоединен к базе, — одинаковое поведение прибора при контакте черного щупа с другими выводами. Прибор оба раза пискнул или показал на дисплее некое конечное сопротивление — транзистор относится к n-p-n типу; прибор оба раза промолчал или отобразил на дисплее «1» (отсутствие проводимости) – транзистор принадлежит p-n-p типу.
  3. Распознают коллектор и эмиттер. Для этого к базе подсоединяют щуп, соответствующий типу проводимости: для n-p-n транзистора – красный, для p-n-p транзистора: черный.

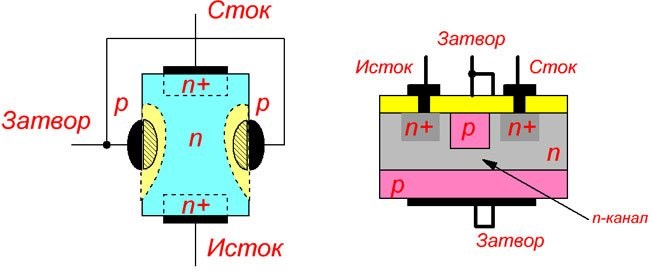

Конструкция полевого транзистора с управляющим p-n-переходом и канлом n-типа а) с затвором со стороны подложки; b) с диффузионным затвором

Второй щуп поочередно подсоединяют к другим выводам. При контакте с коллектором на дисплее отображается меньшее значение сопротивления, чем с эмиттером.

Полевые транзисторы чувствительны к статическому электричеству. Из-за этого их выводы при хранении закорачивают фольгой, а перед началом манипуляций надевают антистатический браслет или хотя бы касаются заземленного металлического предмета (приборный шкаф), чтобы снять статический заряд.

схема транзистора

Как работает

Полевой транзистор отличается от других разновидностей особенностями своего устройства. Он может относиться к одному из двух типов:

Первые из них бывают n канальными и p канальными. Первые из них более распространены. Они используют следующий принцип действия.

В качестве основы используется полупроводник с n-проводимостью. К нему с противоположных сторон присоединены контакты истока и стока. В средней части с противоположных сторон имеются вкрапления проводника с p-проводимостью — они являются затвором. Та часть полупроводника, которая между ними — это канал.

Вам это будет интересно Особенности генератора электрической энергии

Если к истоку и стоку n канального транзистора приложить разность потенциалов, то потечёт ток. Однако при подаче на затвор отрицательного напряжения по отношению к истоку, то ширина канала для перемещения электронов уменьшится. В результате сила тока станет меньше.

Таким образом, уменьшая или увеличивая ширину канала, можно регулировать силу тока между истоком и стоком или изолировать их друг от друга.

В p-канальных транзисторах принцип работы будет аналогичным.

Этот тип полевых транзисторов становится менее распространённым, а вместо него получают всё большее распространение те, в которых используется изолированный затвор. Они могут относиться к одному из двух типов: n-p-n или p-n-p. У них принцип действия является аналогичным. Здесь будет рассмотрен более подробно первый из них: n-p-n.

В этом случае в качестве основы для транзистора применяется полупроводник p-типа. В него встраиваются две параллельно расположенные полоски полупроводника с другим типом основных носителей заряда. Между ними по поверхности прокладывается изолятор, а сверху устанавливается слой проводника. Эта часть является затвором, а полоски — это исток и сток.

Проверка Транзисторов Без Выпайки из Схемы Мультиметром Устройство транзистора

Устройство транзистора

Когда на затвор подаётся положительное напряжение по отношению к истоку, на пластину попадает положительный заряд, создающий электрическое поле. Оно притягивает к поверхности положительные заряды, создавая канал для протекания тока между истоком и стоком. Чем сильнее напряжение, поданное на затвор, тем более сильный ток проходит между истоком и стоком.

Для всех типов полевых транзисторов управление происходит при помощи подачи напряжения на затвор.

Транзистор открыт

Как проверить полевой транзистор: проверка мультиметром, не выпаивая
С помощью них можно не только проверить исправность последнего, но и его коэффициент усиления — h21э.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как проверить транзистор мультиметром Перед началом проверки, прежде всего определяется структура триодного устройства, которая обозначается стрелкой эмиттерного перехода. Спрашивайте, я на связи!

Как проверить мультиметром транзистор — подробные инструкции для разных видов

  1. Мультиметр нужно переключить в режим диодной проверки. Он отмечен на панели схематическим изображением диода.
  2. К прибору присоединены два щупа: чёрный и красный. На лицевой панели имеются три гнезда. Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.
  3. Нужно на тестируемом полевом транзисторе определить, какие выходы соответствуют истоку, затвору и стоку.
  4. В некоторых моделях дополнительно предусмотрен внутренний диод, защищающий деталь от перегрузки. Сначала нужно проверить то, как он работает. Для этого красный провод присоединяют к истоку, а чёрный — к стоку.

Как проверить работоспособность динистора

Этот элемент выходит строя очень редко. С использованием мультиметра динистор из-за его технических особенностей проверить невозможно, поэтому для проведения детальной проверки собирают несложную тестовую схему.

Для сборки этой схемы понадобятся: резистор сопротивлением 10 кОм, светодиод для светоиндикации, проверяемый элемент, лабораторный источник питания с возможностью регулировать постоянное напряжение в интервале 30-40 В. Если имеются только маломощные ИП c регулировкой, то их включают в цепь последовательным соединением.

  • Задают исходное напряжение 30 В, которое медленно повышают до загорания светодиода, означающего открытие элемента.
  • Отмечают напряжение, при котором загорелся светодиодный индикатор, и вычитают разность потенциалов, расходуемую на светодиод.
  • По справочнику проверяют нормативный интервал напряжений включений для проверяемого динистора. Если полученное в результате тестирования значение входит в этот диапазон, значит, устройство полностью исправно.

При включении однонаправленного динистора в тестовую схему необходимо соблюдать полярность.
