Проводка в деревянном доме своими руками: пошаговая инструкция по разработке схемы электропроводки и монтажу, 115 фото
Монтажные работы, которые связаны с электрическими сетями довольно опасна, она требует полной концентрации внимания и тщательного соблюдения установленных правил и рекомендаций.
Дом из деревянных материалов – это объект повышенной пожарной опасности, так как деревянные материалы легко воспламеняется. Перед началом монтажа электрической проводкой в деревянных домах следует полностью изучить список требований и рекомендаций, которые установлены соответствующими нормативными актами.
Перед началом работ, если вы начинающий электрик, вам необходимо проконсультироваться с более опытным специалистом, который сможет дать несколько рекомендаций по монтажу проводки и предоставит вам инструкцию о том, как провести проводку в доме из дерева безопасно.
Содержимое обзора
Какой провод нужен для проводки в деревянном доме: что важно знать
- Простота монтажа.
- Удобства использования кабель-каналов.
- Возможность подобрать способ изоляции именно под ваш дом, в любых цветах.
- Возможность приобретения специальных проводов в ретро-стиле.
- Невысокая цена на расходные материалы.
Виды проводки в деревянных домах
На сегодняшний день существует несколько видов электрической проводки, которые используют в домах из деревянных материалов.
Рассмотрим некоторые особенности данных видов электропроводки, чтобы понять, какие виды проводки следует использовать в деревянном доме:
- Открытые виды электропроводки (наружные). Данная проводка крепиться с помощью специального изолятора. Свою популярность данный вид приобрел еще в прошлых веках, а сейчас снова возвращает себе былую моду с помощью комнат и помещений в стиле ретро.
- Вид проводки с использованием специального кабель-канала или с помощью специальных проводов. Данный вид похож на открытый вид проводки, так как сами кабеля будут доступны вам постоянно. Отличается он лишь тем, что проводку улаживают в специальный лоток. Данный вид проводки довольно распространен, так как существует возможность уложить проводку в плинтус.
- Закрытый (скрытый) вид проводки. Этот вид не популярен у владельцев деревянных домов, так как закрытая проводка должна скрываться под отделочным материалом, что предполагает обшивку стен дома или его потолка. В данном случае кабель укладывают в гофрированные металлические рукава и проводят по дому.
Можно понять, что выбор проводки зависит только от вашего желания, и от условий в которых находится помещение. При выборе следует руководствоваться техникой безопасности и рекомендациями опытных электриков.
Варианты прокладки электропроводки в деревянном доме
Выполнить разводку электрических проводов по деревянному дому можно:
Можно использовать кабели ВВГ или ПВС с приставкой «нг». Только они имеют изоляцию, которая не склонна к распространению огня. Другую кабельную продукцию в данном случае стоит обходить стороной.

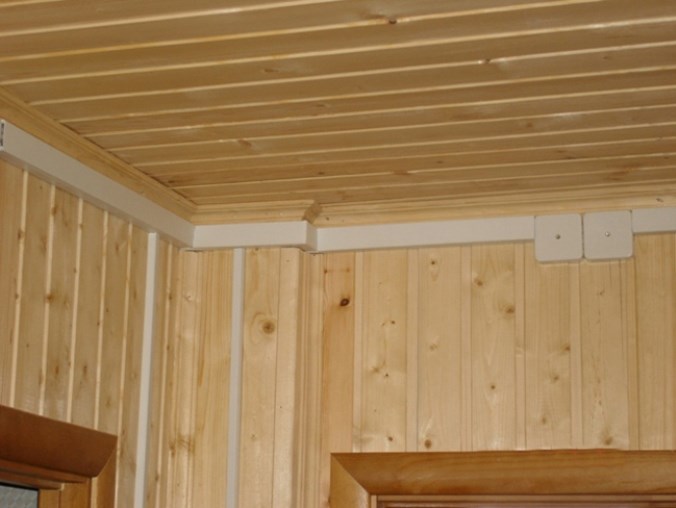

В кабель-каналах
Использовать кабель-каналы сейчас в деревянных домах рекомендуют далеко не все профессиональные электрики. Проводка в них не видна и не портит своим видом интерьер.
Однако для линий снабжений электричеством обычные короба и плинтуса из пластика вдоль стен из дерева прокидывать нельзя. Они слишком горючие и все идет к тому, что такой способ будет вообще запрещен нормативами. Если и выбирать кабель-каналы, то только специальные негорючие.
В кабель-каналах прокладывать электропроводку проще всего, нужно лишь правильно подобрать элементы
Наружная
Наружный вариант предполагает укладку проводки в деревянном доме по стенам на керамических изоляторах. Обычно для этого используется витой кабель в двойной оплетке. И все в итоге как на фото, так и в реальности выглядит достаточно красиво.
Однако между проводом и стеной дома должно быть расстояние минимум в 10 мм. В противном случае между ними следует помещать асбестовую либо железную прокладку. А вот это смотреться будет точно не изящно. К такому виду монтажа стоит прибегать только в подсобках, для жилых комнат он не подходит.
Наружная электропроводка выглядит красиво, но в жилых помещениях, особенно если там есть маленькие дети, лучше не использовать
Скрытая

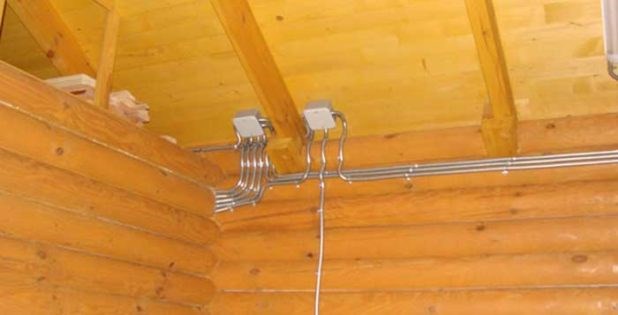

Скрытую электропроводку в деревянном доме разрешается делать только в металлических трубах (медных или стальных). Применять гофры и какие-либо пластиковые каналы здесь запрещено. Они не способны полностью пресечь распространение огня. А в бревенчатых либо брусовых стенах даже малейшая искра внутри может привести к их возгоранию.
Это вариант сложен в исполнении своими руками и дорог. Но зато проводов точно не будет видно, все они будут уложены внутри перегородок и перекрытий.
Прокладку скрытой электропроводки лучше доверить специалистам. Ошибка может стоить очень дорого
Проводка в деревянном доме: прокладка, разводка, монтаж электропроводки
- некачественное соединение жил (такие контакты потом начинают греться);
- использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
- неиспользование металлических гильз и распределительных коробок;
- применение несоответствующих требованиям кабелей;
- неправильный подбор сечения жил и параметров защитных приборов;
- использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.
Монтаж проводки
Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:
- Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
- Высверливание отверстий под электроустановочные изделия и каналы для кабелей.

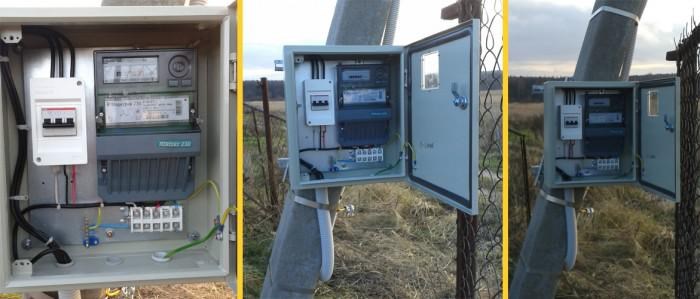

- Сборка вводного щита с защитой и электросчетчиком.
- Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
- Подсоединение выключателей и розеток.
- Проверка сопротивления изоляции.
- Общая проверка системы на короткие замыкания.
Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:
Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.
Гильзы для прокладки электропроводки в разных помещениях
Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.
Клеммное соединение проводов в распределительной коробке
Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.
Проводку под подвесным потолком лучше спрятать в кабель-каналах
Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.
