Электропроводка в подвалах и на чердаках
Чердак представляет собой помещение, которое расположено под крышей здания. Оно может использоваться не только в качестве хозяйственного, но и жилого. Из-за того, что несущие конструкции чердака изготовлены из дерева, при неправильном монтаже электропроводки, высока вероятность пожара.
Подвал является помещением, конструкции которого не подвержены возгораниям. Опасность проведения проводки в подвале является высокая влажность, которая может привести к замыканиям.
Влажность подвала может разниться в зависимости от наличия или отсутствия вентиляции. Поэтому монтаж электропроводки на чердаке и в подвальном помещении может быть связан с определенными рисками. Если придерживать правил монтажа проводки в данных помещения, можно свести эту опасность к минимуму.
9 Разбор замечаний (прокладка кабелей по чердаку, транзит через другие квартиры)
Основные правила монтажа проводки в чердаков и подвалов
При монтаже проводки в подвальных и чердачных помещениях необходимо учитывать, что в них запрещается располагать электроустановочные изделия. К основным правилам относится:
Защита от влаги в подвалах. В подвалах необходимо использовать исключительно герметичные плафоны, которые надежно защищают патрон от проникновения влаги. Все провода также должны быть надежно защищены от коррозии с помощью изоляции.Использование стальных труб для скрытой проводки.
При использовании стальных труб следует учитывать, что их толщина должна быть как минимум 2 мм. Использование такой проводки рекомендуется на любой высоте. Однако стены должны быть из несгораемых материалов.
Для дополнительного утепления и защиты от скапливания пыли трубы необходимо соединять с помощью резьбы.Напряжение в подвале не должно превышать 42 Вольт. Более высокий показатель является опасным для такого помещения.Использование проводов с алюминиевыми жилами. С их помощью можно проложить транзитные линии, длина которых не должна превышать пяти метров.
Однако использовать алюминиевые провода рекомендуется в соединении со стальными трубами. В подвале должны использоваться несгораемые перекрытия. Также в подвалах можно использовать и скрытую электропроводку.
Но стены должны быть изготовлены из негорючих материалов.Проводка для чердака может быть открытой или закрытой. При изготовлении закрытой проводки для соединения элементов могут использовать муфты без уплотнителя. А для открытой проводки рекомендуется использовать кабель-каналы с медными жилами.Расположение труб под наклоном.
Если придерживаться всех правил безопасности, проводка на чердаке или подвале будет соответствовать всем нормам. В противном случае может произойти короткое замыкание, которые может стать причиной пожара.
Что же необходимо знать, для того, чтобы электропроводка, проложенная в чердачных помещениях, соответствовала требованиям?Итак, провода могут быть проложены двумя основными способами. В обоих случаях проводка выполняется открытым способом.Первый способ- на роликах. Высота прокладывания проводов от уровня пола должна быть не менее 2.5 метров.
п.)из сгораемых материалов.Электропроводки на чердаках выполняютв основном для прокладки вводов отвоздушных линий в здание к зажимамквартирного щитка. В дачных домикахосвещение чердаков не требуется. Монтажкаких-либо электропроводок, не считаяпрокладки вводов, на чердаках, имеющихконструкции из сгораемых материалов,лучше не выполнять.Чердачныепомещения имеют ряд особенностей.
С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой от несгораемого материала.
2 Монтаж электропроводки в чердачных помещениях

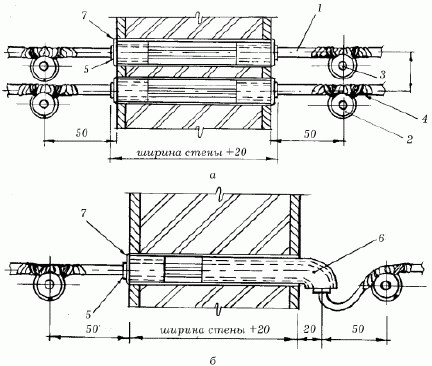

Рис.1 — Монтаж электропроводки при прокладке ее через стены
На чердаках запрещается прокладывать любые неметаллические трубы.
В соответствии с правилами устройства электроустановок (ПУЭ) относительно данного вида монтажа есть ряд правил:
1) Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.
2) Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой.
3) Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.
При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.
При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.
При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т.п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.
При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.
В чердачных помещениях могут применяться следующие виды электропроводок: открытая;
проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов – на любой высоте;
незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий – только на изоляторах) – на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;
скрытая: в стенах и перекрытиях из несгораемых материалов – на любой высоте.
Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.
Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).
2 Монтаж электропроводки в чердачных помещениях
Прокладка проводов, установка розеток и светильников в деревянном доме
От щита, провода через автоматы распределяются по своим местам для питания потребителей. В чём особенность прокладки электрических проводов в деревянном доме?
Если мы говорим о скрытой проводке, то вам придётся все провода провести в металлической трубе. Скрытые подстаканники тоже должны быть негорючими и глухими. При выборе диаметра труб, руководствуйтесь заполнением диаметра трубы проводом или группой проводов, не более чем на 40 %.
Металлическая труба в стене для прокладки провода в пластиковой гофротрубе.
Все электроустановочные приборы монтируются вне зоны чердачного помещения — это выключатели, переключатели, розетки, автоматы защиты, за исключением светильника, со степенью защиты.
Планирование освещения
- Ограничитель импульсных перенапряжений — ОПС1 С/4 — служит для защиты внутренних распределительных цепей общественных и жилых зданий от коммутационных и грозовых импульсных перенапряжений. После вводного автомата параллельно, а не последовательно, подключается к трём фазам, а также, через него проходит ноль и, как мы видим по схеме, один контакт уходит на РЕ – землю.
