Электрика в загородном доме: Практическое руководство
Предлагаю пошагово разобраться во всех вопросах электроснабжения частного загородного дома на примере однофазного ввода. Также это руководство можно применить и к использованию в квартире. Сразу отмечу, что конкретно мое решение тех или иных узлов является оптимальным балансом между функциональностью и ценой, но без ущерба безопасности!
2. Итак, понижающий трансформатор в СНТ. По трём проводам приходит высокое напряжение 10 кВ. Дальше расходится 4 провода (3 фазных и один нулевой проводник) по СНТ. На фото вы видите современный трансформатор и отводы в виде СИП провода. В настоящий момент воздушные линии в нашем СНТ проходят модернизацию.
7. Итак, приступим. Это временная электрика на период строительных работ. Переходим к прокладке силовых линий. Всего их 10 шт. Часть из них пойдет по стенам, часть в полу в гофре.
15. Коммутация в распределительных коробках выглядит следующим образом. Используются клеммы WAGO 2273 (слева) на проводниках с сечением 3х1,5 мм² (почему и зачем — далее) и WAGO 222 (справа) на проводниках с сечением 3х2,5 мм². Обязательно всегда соблюдать цветовую маркировку проводников. WAGO 222 серии пожалуй оптимальный вариант, если нет желания возится с пайкой и опрессовкой.
16. Монтаж розеток и выключателей. Мне очень нравится продукция Schneider Electric, серия Unica. Выключатели по современным нормам надо включать вниз. Включение вверх это старая школа еще со времен рубильников, включение которых вверх было обусловлено их конструкцией. Выключатели серии Unica включаются вниз, это их штатное положение.
17. Коммутация двойных розеток стоящих рядом следующая. Силовой провод приходит на клеммы одной розетки, а затем делается ответвление на соседнюю. Правила хорошего тона предписывают при монтаже розеток подключать фазный проводник справа.
Подводя итог: автоматический выключатель защищает проводку и оборудование, УЗО — защищает человека. Еще существуют дифавтоматы (здесь и ранее я пользуюсь сложившейся в нашей стране терминологией, хотя она не совсем точна), устройство которое совмещает в себе функции автомата и УЗО.
Третий ряд. Конечные автоматы потребителей по линиям. Слева, справа и снизу располагаются соответствующие нулевые шины отходящие от конкретного УЗО для каждой линии. Они должны быть отдельными, иначе смысла разделения УЗО по отдельным линиям не будет. Автоматы объединены в группы по типам нагрузки.
Как выбирать номинальный ток автомата? Как мы уяснили выше, номинал автомата выбирается исходя из сечения проводника (медный проводник сечением 2,5 мм² выдерживает 25А долговременной нагрузки) и коммутационных устройств (бытовые розетки рассчитаны на ток до 16А). Перевести амперы в ватты все знают как — умножить на напряжение (220 вольт).
23. Ну и финальные виды розеток в помещениях. Напомню, что на розеточных линиях автомат не должен превышать номинал в 16А (у меня, например линия в спальню сделана кабелем NYM 3×1,5 мм² (я не вижу необходимости включать там нагрузку более 2 кВт), и следовательно автомат на этой линии имеет номинал по току 10А.
Прокладка электропроводки в доме из газобетона — Строй журнал
Скрытый электромонтаж
Газобетон легкий в обработке материал и для прокладки внутренней проводки, в отличии от бетонных стен, особых проблем не вызывает. Режется он легко как штроборезом, так и обычной «болгаркой», только пыли побольше. Этот этап можно выполнить своими руками.
После этого нужно провести разметку прокладки электропроводки, а также установки розеток и выключателей для всего участка. Необходимо соблюдать одно правило: любая прокладка проводится только горизонтально или вертикально, соединяясь под углом 90 градусов. Никаких диагональных схем прокладки в доме быть не должно.

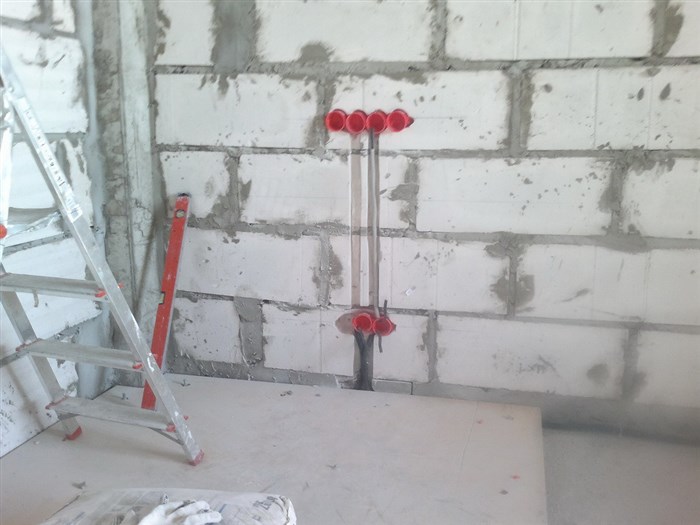

Согласно составленной схемы электрик создает штробы, вырезает посадочные места под выключатели, розетки, бра, настенные светильники. В подготовленном газобетоне замуровывает электротехнические комплектующие, прокладывает провода, крепит их в штробах с помощью хомутов, как показано на фото ниже. После этого заполняет пустоты строительным раствором, выравнивает.
Как провести электричество по потолку? Если стены в доме выполнены из газобетона, то потолок может быть выполнен:

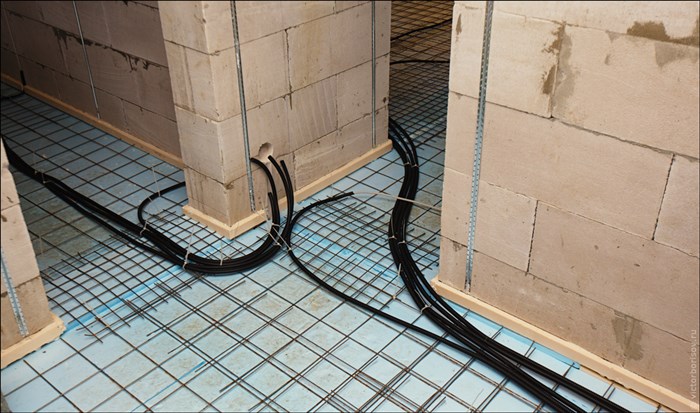

На фото ниже демонстрируется еще один популярный вариант разводки электрики в газобетонном доме — по полу:
В этом случае кабель нужно дополнительно защитить черной гофрой (она более прочная). О том, как проложить проводку по полу, мы также рассказывали отдельно.
Как провести электропроводку в доме из газобетона — Ремонт и Строительство
- все розетки и осветительные приборы включены через один автомат;
- все розетки включены через один автоматический выключатель, а освещение через другой;
- все розетки одной комнаты включены через отдельный автомат, все освещение через другой (не надо забывать, что бойлер, стиральная машина, электроотопление, электроплита — включаются отдельно от других потребителей).
Использование гофры
Гофра является дополнительной защитой кабеля и применяется в электропроводке довольно часто. Но всегда ли оправдано ее применение? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, чтобы увеличить себе объем работ и общую стоимость. Но давайте подойдем к этому вопросу логически.
Подумайте, если используется хороший кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? С точки зрения пожаробезопасности гофра в этом случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далеко не факт, что это получится.
Гофру нужно использовать, если часть кабеля проводится в бетонной стяжке.

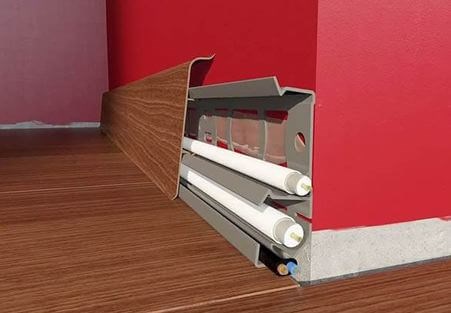

Использование гофры обязательно для открытой проводки, и особенно при использовании горючих облицовочных материалов, таких как пластик и дерево.
Электропроводка в газобетонном доме: виды, схемы
- все розетки и осветительные приборы включены через один автомат;
- все розетки включены через один автоматический выключатель, а освещение через другой;
- все розетки одной комнаты включены через отдельный автомат, все освещение через другой (не надо забывать, что бойлер, стиральная машина, электроотопление, электроплита — включаются отдельно от других потребителей).
Штробы под кабеля в газобеотне
Штробы делаются в газобетоне также очень просто, при помощи штробореза или шуруповертом с фрезой. Помните, что штробы должны идти строго вертикально и строго горизонтально, чтобы не запутаться при дальнейшей отделке.
Выпиливая штробы рекомендуем прикручивать направляющие из металлического профиля, это позволит сделать канавки идеально ровными.
