Сегодня представляю вашему вниманию очередную статью от опытного электрика- практика Сергея Панагушина из г.Ижевска. Кстати у Сергея недавно родился сын- можете его поздравить)))

Сергей уже делился своим практическим опытом по электромонтажу на моем сайте, недавно я опубликовал его статьи “ Инструмент для зачистки проводов и кабелей. Часть 1. “ и “ Инструмент для зачистки проводов и кабелей. Часть 2.”

На этот раз Сергей расскажет как подключать в распределительных щитках коммутационные аппараты- с помощью специальной гребёнки или самодельных перемычек из монтажного провода, а так же расскажет как подключить нулевую шину. Итак, предоставляю слово Сергею Панагушину.

Здравствуйте уважаемые читатели. Сегодня хотел бы с вами поделится опытом по подключению в щитках различных коммутационных аппаратов ( в дальнейшем КА)(на примере модульных автоматов ВА 47-63 от EKF и нулевой шинки на изоляторе под дин-рейку от компании IEK).

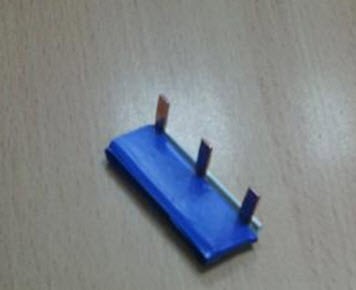

И так самый простой и массово применяемый способ подключения КА это соединительная шина в простанародии «гребенка». Выглядит она вот так :

Гребёнка1

Состоит она из латунной пластинки и изолятора из пластика:

Хотя на сколько этот пластик в действительности изолятор я честно говоря не знаю. Но всегда обматываю дополнительно эту гребенку изолентой.

Провод находится между гребенкой и нижней прижимной пластиной КА, по этой причине выступ с изолированным пластиком необходимо напрявлять к винтам автомата. Так как на фото выше.

Если сделать на оборот то получается не очень красивое соединение и если автоматы зафиксированы на дин-рейке то выгнет провод. На фото ниже автоматы не зафиксированы дин-рейкой по этой причине подняло автомат. Да и внешний вид такого подключения выглядит не очень симпатично:

К сожалению такие гребенки продаются кусками по метру длинной и если вам необходимо установить 2-3 автомата то покупать такую гребенку особого смысла нет.

Но есть другой вариант изготовит такую гребенку самостоятельно из провода. Как изготовить гребенку из многопроволочного провода марки ПВ3 я расскажу вам позднее, в статье про обжим проводов наконечниками различных типов НШВИ, НКИ и.т.д. А вот из моножильного провода изготовить гребенку в полне реально и не так уж и сложно.

Достаточно взять моножильный провод я для примера взял АПВ1*4 да да алюминиевый провод, это не очепятка, у себя на работе в сфере ЖКХ мы его еще очень много используем для ремонтных работ.

Как гребёнкой соединить автоматы | Советы электрика
К достоинствам применения перемычек можно отнести невысокие затраты на изготовление. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить замену вышедшего из строя автоматического выключателя без отключения других автоматов.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Способы соединения автоматов в распределительном щитке Вы действительно можете установить автомат на 100 А для сети с максимальной нагрузкой в 15 А, но это уже проблемы выбора и настройки защит бытовых потребителей. Спрашивайте, я на связи!

Из какого провода можно делать перемычки между автоматами?

Отзывов: 18 на «Как подключить несколько автоматов и как надежней подключить нулевую шинку в щитке.»

Если есть вопросы- заходите на форум и спрашивайте, с удовольствием поможем.

@ Анатолий:
Да вы наверно правы, все же привычка она вторая натура. Спасибо за замечание.

Не дай вам бог при таком варианте фазы перепутать буднт очень красивый БАБАХ а ваш вариант называется восьмерка мы так Ноли иногда в щитках подключаем.

Сергей! Поздравляю с рождением сына! *DANCE* Спасибо за консультацию, фазы путать не собираюсь, а в ПУЭ про эту восьмерку что либо может быть сказано? (конечно можно взять ПУЭ и почитать, но не хотелось бы перечитать всё и узнать что этого там нет =))Если знаете подскажите. Ешё раз спасибо.

У IEK- гребенка есть на 63 ампера. У меня такой вопрос можно ли этой гребенкой развести 5 шт. 3-х полюсных автоматических выключателя номиналом каждый по 50 А? Если рассчитать по фазно, то сумма номинала больше номинала гребенки. Или я что то не понимаю.

Здравствуйте.Какой ток способен выдержать медный провод 4 мм2,зажатый одним винтом простой одиночной шинки?
Ибо имеется такая шинка (12 отверстий),но не знаю,можно ли ей развести ноль на 4 квартиры.

Гребёнка1

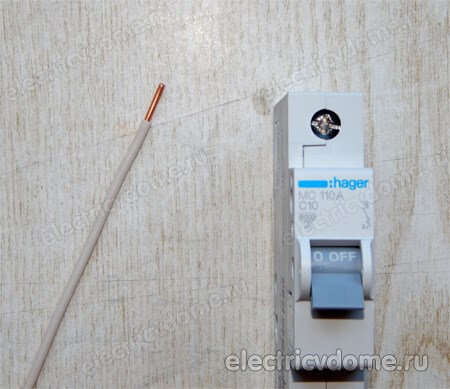

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка 1 – Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.


Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка 2 – Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Провод сечением 1,5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего, провод с меньшим сечением болтается и искрит.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как в Щитке Подключить Автомат: Поэтапная Инструкция Подскажите пожалуйста, Вот стоит вводной автомат , ввод сверху, потом узо и 4 автомата все в один ряд, все они АВВ , Можно мне соединить гребенкой вводной автомат с узо с низу гребенкой и потом с верху с узо фаза пойдет на 4 автомата, соединенная тоже гребенкой, а ноль на нулевую шину. Спрашивайте, я на связи!

Как подключить автомат в щитке без ошибок

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.


Корме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)
Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка.

Поэтому если при монтаже используется многожильный, провод то для его оконцевания нужно применять наконечники НШВИ.

Андрей

Макаров Дмитрий/ c чего Вы взяли, что за вводным автоматом не будет стоять автоматы по 60 ампер ? и ввод не 100 ампер?
автору: воспользуйтесь заводской гребенкой

Так как номинал установленного автомата – это вторичный показатель, определяемый мощностью приборов, то его и не нужно отгадывать. Вы действительно можете установить автомат на 100 А для сети с максимальной нагрузкой в 15 А, но это уже проблемы выбора и настройки защит бытовых потребителей.

Именно поэтому в ответе на вопрос я не рекомендую отталкиваться от каких-то догадок о вероятных автоматах, а даю совет о том, как правильно рассчитать возможность использования конкретного провода для подключения электрооборудования. По поводу заводской гребенки и о том, что это такое я также сказал в своем ответе, вы либо не дочитали его до конца, либо просто невнимательны.

Поставь гребенчатую шину, и не заморачивайся. Ее допустимый ток до 63 А, так, что хватит с лихвой.

Таблица сечений

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Подсоединение проводов Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника фазовый, нулевой и кабель заземления. Спрашивайте, я на связи!
