Как протянуть кабель в ПНД трубе: получится ли вставить и просунуть его с помощью пылесоса, как протащить греющий провод по электроканалам?
Задача протянуть кабель в трубе возникает довольно часто при прокладке кабельных каналов для электрических проводов под землей или в стенах. Кабель в трубах протягивают для того, чтобы уберечь их от негативных внешних воздействий и повреждений механического характера.
Этим же вопросом задаются при работах по утеплению водопроводных или канализационных труб, когда бывает необходимо протащить через трубопровод греющий кабель. Сейчас мы на конкретных примерах разберем, как осуществляется монтаж кабеля в пластиковой или металлической трубе.
Смазка 3M™ Wire Lub для протяжки кабеля в трубе или специализированном кабельном канале / Статьи и обзоры /

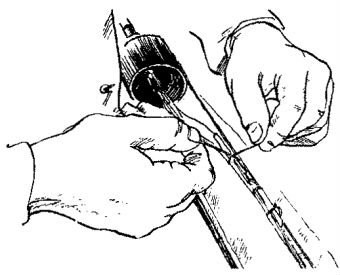

- К одному концу трубы прикрепляем пылесос. С другой стороны вводим легкую нитку/бечевку с грузиком (к примеру: шарик из поролона/пенопласта или пробка) и, по мере просовывания нитки в трубу, разматываем катушку.
- После того, как нитка вышла с другой стороны, либо крепим провод, либо, если провод слишком тяжелый, присоединяем проволоку, и вытягиваем с обратной стороны бечевку с кабелем или проводом.
- В том случае, если протягивали проволоку, необходимо, присоединить к ней проводку и втянуть обратно, как в случае с ниткой, зондом внутрь.
Разновидности изделий из полиэтилена низкого давления для прокладки коммуникаций
Существует две основные разновидности труб ПНД для кабеля:
Читайте также: Прокладка электропроводки в деревянном доме: выбор кабеля, подключение автоматического выключателя и счётчика, монтаж розеток и светильников. Электрика в деревянном доме
- Легкие — степень гибкости высокая, тонкие стенки. Выдерживают слабые нагрузки, потому рекомендуется использовать под обшивкой в стенах и на потолках.
- Средние — толщина чуть больше, чем у легких труб. Можно устанавливать в стенах и стяжках.
- Тяжелые — гибкость низкая, толстые стенки. Используют в стяжках, также закапывают в землю. Для изгибов стоит использовать специальные муфты, уголки.
- Армированные — высокие показатели прочности благодаря специальной стальной проволоке, помещенной внутрь пластиковой оболочки.
Разновидности изделий из полиэтилена низкого давления для прокладки коммуникаций
Заняли особую нишу в прокладке проводки. В зависимости от прочности среди них различают:
- Легкие
— степень гибкости высокая, тонкие стенки. Выдерживают слабые нагрузки, потому рекомендуется использовать под обшивкой в стенах и на потолках. - Средние
— толщина чуть больше, чем у легких труб. Можно устанавливать в стенах и стяжках. - Тяжелые
— гибкость низкая, толстые стенки. Используют в стяжках, также закапывают в землю. Для изгибов стоит использовать специальные муфты, уголки. - Армированные
— высокие показатели прочности благодаря специальной стальной проволоке, помещенной внутрь пластиковой оболочки.
Протяжка кабеля, монтаж термоусаживаемых муфт и трубок КВТ купить в Москве с доставкой по России — цены, видео в интернет-магазине kvt-pro
- Причина #1: коррозийные образования на наружных и внутренних поверхностях трубы;
- Причина #2: износ обсадной колонны;
- Причина #3: засорение скважинной системы механического происхождения.
#1: Промывка и рассаживание колонны
Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.
Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180 о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:
Как проложить гофрированный шланг через гипсокартонный потолок
Вот собственно и вся информация, которую мы хотели предоставить. Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм 2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм 2 нужен диаметр 20 мм. Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!
Где применяется протяжка
Протяжка для кабеля используется для осуществления монтажа провода через труднодоступные места, представляющие собой длинную пустоту, такую как:
Как работать протяжкой
Как только протяжка для кабеля выйдет с обратной стороны полости, к ее выступающему концу прикрепляется провод. Для этого применяется специальный наконечник, который надежно фиксирует кабель, создавая впечатление, что наращиваемый провод стает частью зонда.
Как только кабель закреплен, остается лишь вытащить протяжку обратно с той стороны, с которой она заводилась в пустую полость. По мере ее вытягивания будет осуществляться затягивание кабеля. Как только зонд выйдет из полости и появится конец провода, протяжка отсоединяется. Остается провести скрутку, пайку или другой способ соединения провода с общей магистралью.
Виды протяжек в зависимости от материала изготовления
По материалу изготовления протяжки бывает 3 видов:
Стальная представляет собой металлическую проволоку, которая сверху укрыта нейлоновой оболочкой. Такая система устойчива к растяжению и выдерживает большие нагрузки в случае необходимости тащить кабель через труднодоступные места. Такие системы хорошо справляются с Г-образными поворотами и стандартными кабель каналами.
Стекловолоконные протяжки обладают высокой жесткостью. Они способны к выпрямлению даже при многолетнем хранении в скрученной бухте. Такой зонд отлично подходит в тех случаях, когда нужно пройти через прямую линию. Стекловолокно довольно хрупкий материал, поэтому если придется делать резкий перегиб, то под натяжением зонд может треснуть и обломиться.
Нейлоновые зонды применяются когда нужно пройти закрытые каналы где нужна максимальная гибкость. Данный материал является диэлектриком, поэтому может работать даже в тех каналах, где имеются элементы под напряжением.
Комплектация УЗК
Короткий тонкий зонд для хранения обычно скручивается кольцами. Более длинная бухта наматывается на катушку. Протяжки используемые для толстых силовых кабелей поставляются на катушке с тележкой, поскольку они довольно массивные и тяжелые.
Как правильно выбрать
Также немаловажной является толщина протяжки. Желательно чтобы она соответствовала диаметру провода, который нужно будет тащить. Теоретически можно обойтись тонким зондом используя более толстый кабель, благодаря применению переходников на наконечник, но тащить с помощью легкого прута тяжелый кабель как минимум неудобно, а иногда и невозможно.
