Все об применении кабеля ПУГВ
Одним из наиболее надежных проводников, используемых для прокладки коммуникационных и сложных силовых сетей считается провод ПуГВ. Он обладает великолепной гибкостью и имеет цветную маркировку. В этой статье речь пойдет именно о нем.

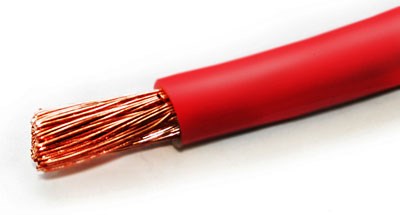

Провод ПУГВ представляет собой одножильное изделие, с поливинилхлоридной изоляцией не имеющей дополнительной оболочки.

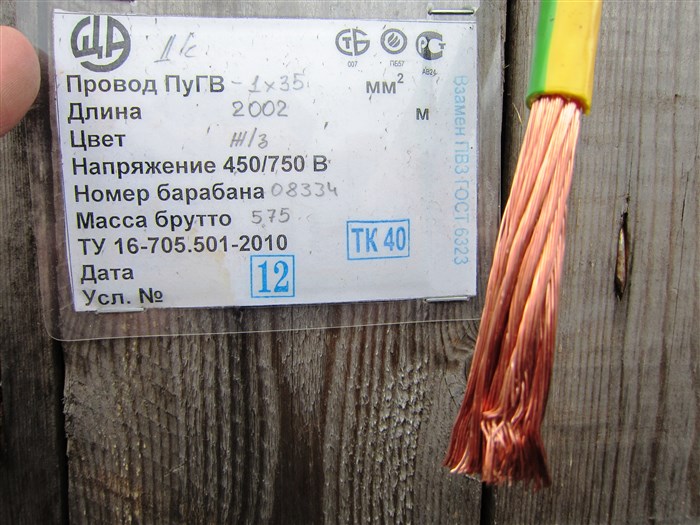

В 2010 году вступил в силу новый ГОСТ Р53768-2010, согласно которому была изменена маркировка проводов и провод ПВ-3 сменил название на провод ПуГВ, в аббревиатуре которого зашифрована следующая информация:
- «П» – общераспространенное наименование кабельных проводников.
- «у» – изделие установочного типа, применяемое при электромонтаже проводниковых линий.
- «Г» – означает гибкость провода. Данный символ присваивается кабелям, которые относятся к 5 классу гибкости согласно ГОСТ22483-2012.
- «В» – обозначает изоляцию кабеля из поливинилхлорида.
Важно! В конце также могут присутствовать дополнительные символы, которые являются показателем пожарной безопасности, но при их отсутствии это будет означать, что кабель при одиночной прокладке не будет распространять и поддерживать горение.
- «нг» – кабель не будет распространять горение при групповой прокладке.
- «HF» – указывает на то, что коррозийно-активные газообразные вещества не будут выделятся при горении.
- «HFLTx» – при горении материал провода выделяет малое количество газа, коррозийно-активных веществ и пыли.
Обратите внимание! После буквенной части следуют цифры. Они указывают на сечение токоведущей части провода. Это число варьируется от 0,5 до 240,0. Иногда можно встретить другой символ, например, «1х1», где первая цифра отвечает за количество жил, а вторая за сечение.
ПВС или ВВГ: что лучше? Сравнение характеристик
- Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
- Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
- Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
- Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.
Достоинства и недостатки провода ПУГВ
Данный вид провода обладает большим рядом достоинств:
- Высокий уровень гибкости – ему присвоена 5 категория гибкости, которая обеспечивает весьма широкую сферу применения. Можно использовать как для бытовых нужд, так и для подключения оборудования, монтажа электрических систем, электроснабжения устройств.
- Высокая устойчивость к внешним факторам, таким как влага, механические удары, перепады температур или давления, развитие и возникновение плесени и т.д.
- Благодаря включенным в состав изоляции антипиренов, провод обладает свойством самостоятельного затухания. И, в случае искрения, он не будет гореть, а всего лишь оплавится. Его можно использовать в пожароопасных помещениях, так как он не будет поддерживать горение.
- Невысокая стоимость.
- За счет обработки специальной отпугивающей пропиткой, он защищен от грызунов и практически не подвержен какому-либо повреждению со стороны вредителей.
Однако кабель не лишен и недостатков. Например, у него единственный слой изоляции, которого при определенных условиях прокладки провода бывает недостаточно. Но эту проблему можно решить, используя при установке дополнительные трубки, кабель-каналы или гофры. Ко второму недостатку следует отнести механическую «память» жилы.
Важно! Если проводу придать определённую форму, установить и некоторое время эксплуатировать его в таком положении, он становится хрупким.
Основные параметры
Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.
Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.
Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

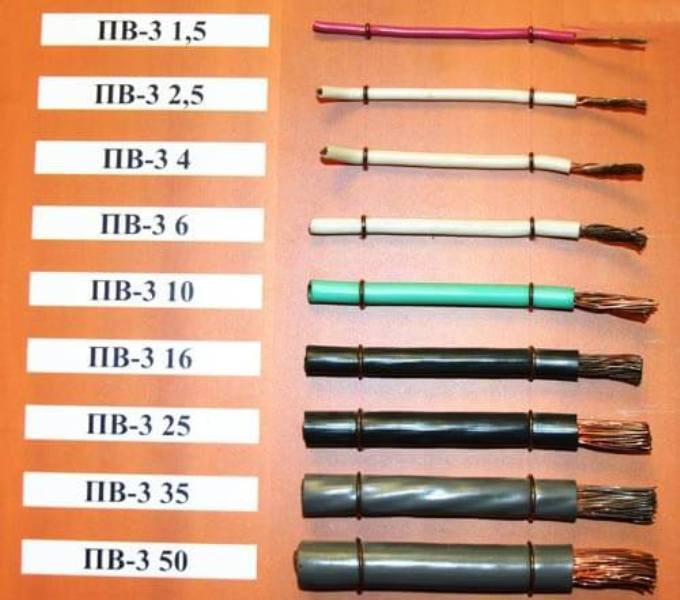

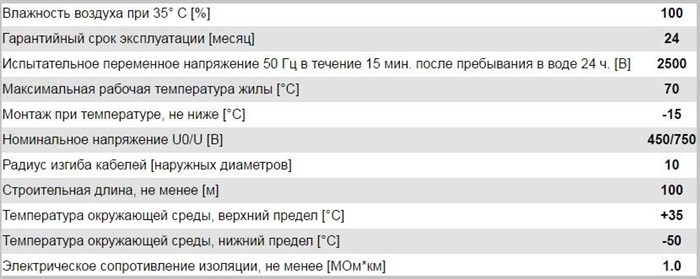

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:
Наружный диаметр, сопротивление изоляции и масса 1 км провода:
Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.
Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».
Провод ПУГВ: расшифровка, технические характеристики, производители
- Жила, которая пропускает ток. По ГОСТ 22483 это однопроволочная или многопроволочная жила из меди.
- Изоляция из ПВХ пластиката. Расцветка осуществляется либо сплошной, либо на естественную изоляцию наносится две продольные полосы. Если ПВ-3 используется для заземления, то его цветовая маркировка будет желто-зеленой.
Область применения
Где применяется проводник? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений жил и простые технические характеристики, он используется практически во всех сферах производства и промышленности: формирование индивидуальной электрической сети, монтаж электропроводки в квартире, подключение электроприборов и много другое.
Сферы применения изделия можно поделить на такие разделы:
Двойной слой изоляции обеспечивают максимальную безопасность. Изоляция делается из специального усовершенствованного ПВХ-пластика, который не способен нагреваться от тока. Благодаря этому он используется в высоковольтном производстве. Помимо этого материал в своем составе обладает особым веществом, которое сводит вероятность горения к минимуму.
Какими положительными сторонами обладает провод ПВ 3
Ключевой характерной чертой кабеля для заземления ПВ 3 является использование винилового изоляционного материала, что препятствует нагреванию и возгоранию. Такой материал не уничтожают грызуны, поскольку он имеет характерный запах и обладает твердостью. Фиксируется силовой провод скобами, его нельзя пробивать гвоздями, чтобы не повредить изоляцию.
- может прокладываться в опасных сферах производства, поскольку не поддается влиянию агрессивных внешних факторов, грибка, коррозии;
- не повышается температура провода в случае максимально допустимого значения напряжения;
- гофрированная изоляция позволяет прокладывать для сетей повышенного напряжения;
- кабель подходит для обогрева водопровода.
Механические характеристики и безопасность позволяют использовать его в деревянных строениях и постройках из прочих материалов, имеющих повышенный уровень пожароопасности.
Стойкость ПВХ оболочки к механическим воздействиям
- имеет одну жилу;
- прокладка в силовых цепях подачи электротока и сетях освещения;
- возможность применения для подачи переменного напряжения 400В и постоянного 1000 В;
- температурный диапазон от -50 до +75 градусов, прокладка медного провода ПВ 3 допускается при температурном режиме от -15 градусов;
- кабель ПВ 3 нормально эксплуатируется при влажности 100%;
- допустимый угол изгибания перпендикулярно своей оси;
- заявленный период эксплуатации установочного провода ПВ 3 примерно 2 года, фактически он используется до 15 лет.
