Радиореле для управления освещением — что это такое и как пользоваться?
Вам знакома ситуация, когда нужно подключить несколько люстр или светильников или одну люстру с несколькими лампочками, при этом нужно сделать так, чтобы можно было включать эти лампочки по отдельности?
Если изначально проводка была разведена под одноклавишный выключатель и всё освещение включается от этого выключателя, придется прокладывать новые провода, по одной фазе и нулю для каждой из групп освещения, что влечет за собой дополнительные расходы на штробление и непосредственно электромонтаж.
При этом желание управлять светом раздельно может прийти внезапно, например, после завершения отделочных работ, либо и вовсе, когда до следующего ремонта еще далеко. Что делать? Либо подключать всё параллельно, тогда все лампы будут зажигаться вместе, либо использовать специализированные реле.
На рынке можно выделить два варианта решения этой проблемы — импульсные реле для управления освещением и радиореле. О последних и пойдет речь в этой статье.
Купить радиоуправление для ворот в интернет-магазине |
- рабочая частота управления — 433,92 МГц;
- радиус действия на открытой местности — до 30 м;
- напряжение В, AC — 220В;
- частота сети — 50 Гц;
- мощность подключаемой нагрузки: 1000 Вт для ламп накаливания и 300 Вт для энергосберегающих и светодиодных ламп;
- максимальная суммарная мощность по всем каналам — не более 2000 Вт для трёх и четырёх канальных реле (у нас трёхканальное);
- класс защиты — IP20.
Что такое радиореле?
Радиореле используется для дистанционного управления освещением. Они бывают с разным количеством каналов, что позволяет включать и выключать как 1 лампочку, так и несколько групп ламп.
Различают два основных вида радиореле по частоте радиосигнала:
- 433 МГц — самый распространенный, но от этого возникает проблема ложных срабатываний и помех, поскольку на этой же частоте работают дверные звонки и некоторые другие устройства.
- 315 МГц — встречается реже, но при аналогичных параметрах обеспечивает большее расстояние (ненамного). Этот диапазон менее насыщен помехами чем 433 МГц, вероятность ложных срабатываний меньше.
Условно радиореле можно разделить на две части:
- Силовой блок, назовем его так. Непосредственно к нему подключаются лампы, также в нем находится приёмник радиосигнала.
- Пульт дистанционного управления. Это может быть как обычный пульт, так и настенный аналог обычного выключателя, только работающий по радиоканалу. К нему не нужно подключать проводов и прочего, достаточно установить 1 батарейку.
Варианты дистанционных пультов и настенных выключателей для работы с радиореле

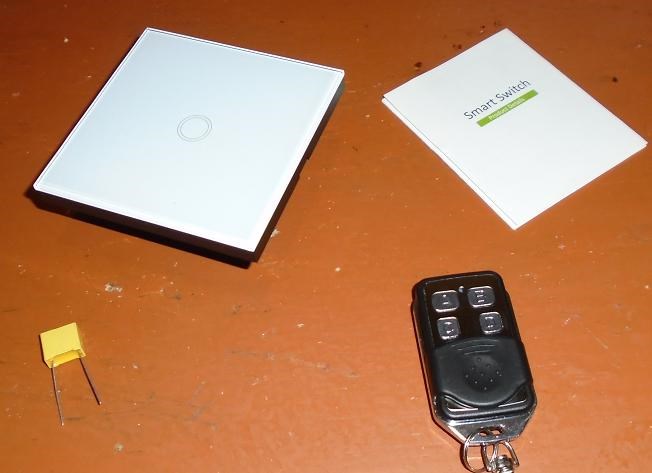

Выключатель-приемник
Ассортимент подобных устройств невелик, рассмотрим их вкратце.
Все описываемые устройства потребляют мизерный ток из цепи даже при выключенном освещении. Поэтому при использовании энергосберегающих или светодиодных ламп, люстры и светильники необходимо зашунтировать конденсатором 0,1 — 0,2 мкФ. Иначе лампы могут слабо светиться или мигать.
Подробнее о свечении и мигании светодиодных ламп
Как правило, шунтирующий конденсатор поставляется вместе с выключателем-приемником.
Трехканальное радиореле 220в: схема управления, настройка

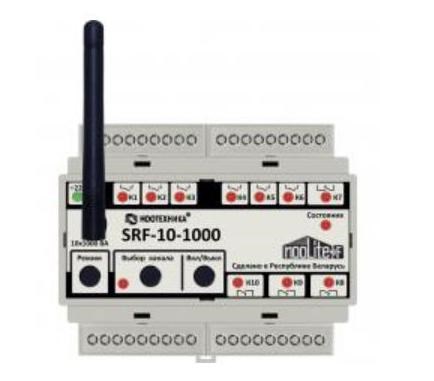

Радиореле
Может иметь разные названия, в том числе «силовой блок». Вообще, если быть максимально точным, радиореле можно назвать любое устройство, которое может принимать радиосигнал и коммутировать различные нагрузки. Все описываемые на этой странице приборы являются радиореле. Однако именно устройства, описанные ниже, чаще всего так называют.
Представляют из себя блоки для установки в щит, на DIN-рейку или иным креплением. По-большому счету, эти устройства напоминают выключатели-приемники с более широкими опциями. Силовые блоки обладают большим количеством управляемых каналов (количеством нагрузок), большей чувствительностью к радиосигналу (не всегда обязательно) и большими токами нагрузок (зависит от модели).
Помимо всего прочего, эти блоки самые дорогие из всех радиоуправляемых устройств. Для меня остается загадкой, на что рассчитывает производитель, продавая за такие деньки не очень функциональный прибор. Но тут конечно все зависит от конкретного случая, возможно, в некоторых ситуациях это единственное приемлемое решение.
Радиоуправляемое Реле с Пультом Управления 12в
Впервые приобретаете дополнительные пульты к автоматике ворот или шлагбауму? Тогда эта статья для Вас, из нее Вы узнаете об основных способах программирования пультов для правильной работы автоматики.
При покупке автоматики, люди часто не берут в расчет дальнейшее удобство ее использования через дистанционное управление. А это не совсем правильно, ведь дальнейший контакт с автоматикой будет происходить через этих маленьких помощников. Давайте вместе более подробно разберемся в их основных особенностях.
Дистанционное управление светом по радиоканалу — обзор решений
Беспроводное реле с пультом
Летом я часто мою машину на даче с помощью мойки. Но один момент постоянно напрягает: нужно постоянно бегать к скважине, и включать/выключать насос. Поэтому было решено заказать на пробу реле с ПДУ. Что из этого получилось, расскажу под катом.
Самый простой способ сэкономить на автомойке – это мыть машину на даче. Для этого лет 10 назад была куплена мини-мойка, которая подключалась к насосу и показала хороший результат. Недостаток конструкции был один – после включения насоса нужно было бежать к мойке, чтобы не перегружать насос. Это надоело, и мне пришла идея поискать недорогое реле с пультом управления.
Технические характеристики:
Частота:433 МГц;
Количество поддерживаемых брелоков: до 20 на реле;
Расстояние работы: 20 — 50 м. (по моим замерам — 30 м.);
Размеры печатной платы реле: 55*34*18 мм.
Посылка доехала быстро: от заказа до доставки на почту в Московскую область прошел ровно месяц.
Комплект поставки состоит из платы реле, пластикового корпуса и пульта с 2 кнопками (без батарейки). Качество пайки хорошее, претензий у меня нет.
У микросхем есть маркировка, но гугление по ней ничего не дает.
Пульт небольшого размера, с карабином. Лицевая и задняя части сделаны из пластика, середина — металл. Кнопки резиновые. Работает от батарейки 2032, которой нет в комплекте поставки. Также есть карабин, чтобы быстро прицепить к ключам.
У пульта 2 недостатка:
1) Чтобы заменить батарейку, нужно откручивать 3 самореза;
2) Использование саморезов, а не комбинации «гильза + винт».
Комплектный корпус — маленький, и продавец его положил «чтоб было». Нормально разместить в этом корпусе реле, а также провода для подключения невозможно, поэтому чуть ниже расскажу, как я решил проблему с корпусом.
