Как сделать бестрансформаторный блок питания на 12В

У каждого в доме есть различная аппаратура, работающая от батареек или аккумуляторов. Чтобы не менять каждый раз элементы, ее питают от любого источника, подключаемого к сети 220 В.

Большой мощности от полностью бестрансформаторного малогабаритного блока ждать не следует. Аккумуляторные инструменты (шуруповерты, дрели, дисковые пилы), насосы, планшеты и ноутбуки от него работать не будут.

К такому БП можно подключать осветительные приборы и электронную технику, которые потребляют ток до 500 мА:

  • малогабаритные приемники;
  • светодиодные лампы и гирлянды (но не ленты);
  • портативную маломощную медицинскую аппаратуру (наручный тонометр, измеритель пульса и других параметров);
  • зарядные модули телефонов;
  • детские игрушки;
  • моторы магнитофонов, вентиляторы;
  • самодельные устройства;
  • платы от Arduino.

Расчет Бестрансформаторного Источника Питания с Гасящим Конденсатором Устройство и конструкция

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Сетевой источник питания с гасящим конденсатором — Радио для всех Для проверки подключите собранный блок без нагрузки к автотрансформатору, выходное напряжение которого предварительно установите равным нулю. Спрашивайте, я на связи!

Бестрансформаторные блоки питания_1 — Блоки питания (бестрансформаторные) — Источники питания — Каталог статей

  • V X1 = X1 x I = 4637 x 0,046 = 213,3 В
  • PR1 = I2 R1 = V2/R1 = (213,3)2/470000 = 0,1 Вт
  • R1 = 470 кОм, 0,25 Вт
  • PR2 = I2R2 = (0,046)2×100 = 0,2116 Вт
  • R2 = 100 Ом, 0,5 Вт
  • Мощность стабилитрона , Pz = Vz x Imax = 12 x 0,046 = 0,552 Вт
  • D1, D2 = 12 В, 1 Вт
  • D3, D4 = 1N4007

Устройство и конструкция

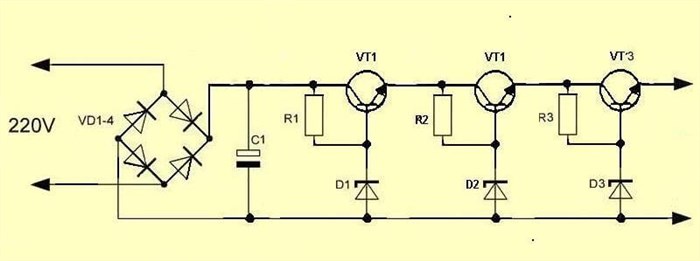

Простой 12-вольтовый БП без трансформатора можно сделать из нескольких радиоэлементов. Он представляет собой диодный мост VD1-4 и 3 однотипных транзисторных стабилизатора, включенных последовательно.

Расчет Бестрансформаторного Источника Питания с Гасящим Конденсатором Устройство и конструкция

C1, подключенный к сети 220 В, гасит большую часть напряжения. Оно выпрямляется диодным мостом VD1-4. Цепочка D1, C2 является параметрическим стабилизатором, с выхода которого снимается постоянное напряжение, питающее нагрузку.

Более продвинутое устройство содержит на входе сопротивление R1 для подавления броска тока и RC-цепочку — подключенные параллельно гасящая емкость C1 и резистор r2 большого номинала для ее разрядки. Средняя часть схемы такая же. На выходе установлен дополнительный неполярный конденсатор C3.

Дальнейшее усовершенствование предполагает установку на выходе БП стабилизатора VR1 на транзисторах или микросхеме.

Эти блоки опасны, так как их детали находятся под напряжением 220 В. При отсутствии нагрузки (если испорчен стабилизатор) потенциал на выходе будет равен сетевому.

Принцип работы схем на балластном конденсаторе

В этой схеме конде-р является фильтром тока. Напряжение на нагрузку поступает только до момента полного заряда конде-ра, время которого зависит от его ёмкости. При этом никакого тепловыделения не происходит, что снимает ограничения с мощности нагрузки.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Чтобы понять, как работает эта схема и принцип подбора балластного элемента для LED, напомню, что напряжение – скорость движения электронов по проводнику, сила тока – плотность электронов.

Для диода абсолютно безразлично, с какой скоростью через него будут «пролетать» электроны. Расчет конде-ра основан на ограничении тока в цепи. Мы можем подать хоть десять киловольт, но если сила тока составит несколько микр оампер, количества электронов, проходящих через светоизлучающий кристалл, хватит для возбуждения лишь крохотной части светоизлучателя и свечения мы не увидим.

В то же время при напряжении несколько вольт и силе тока десятки ампер плотность потока электронов значительно превысит пропускную способность матрицы диода, преобразовав излишки в тепловую энергию, и наш LED элемент попросту испарится в облачке дыма.

Расчет Бестрансформаторного Источника Питания с Гасящим Конденсатором Устройство и конструкция

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Бестрансформаторный блок питания на 12 Вольт своими руками в домашних условиях А мощные десяти ваттные резисторы при низкой температуре в помещении можно было бы использовать в качестве дополнительного источника отопления. Спрашивайте, я на связи!

Конденсаторное питание | Электроника для всех

  • R1 – резистор на 1Вт, который уменьшает значимость перепадов напряжения в сети;
  • R2,C2 – конде-р служит в качестве токоограничителя, а резистор для его разрядки после отключения от сети;
  • C3 – сглаживающий конде-р, для уменьшения пульсации света;
  • R3 – служит для ограничения перепадов напряжения после преобразования, но более целесообразно вместо него установить стабилитрон.

Расчет гасящего конденсатора для светодиода

Разберем подробный расчет, ниже сможете найти форму онлайн калькулятора.

С мкФ – ёмкость конде-ра. Он должен быть рассчитан на 400-500В;
Iсд – номинальный ток диода (смотрим в паспортных данных);
Uвх – амплитудное напряжение сети — 320В;
Uвых – номинальное напряжение питания LED.

Она используется для маломощных нагрузок до 100 мА и до 5В.

Расчет конденсатора для светодиода (калькулятор онлайн):

Для наглядности проведём расчёт нескольких схем подключения.

Подключение одного светодиода

Подключение нескольких светодиодов

Расчет Бестрансформаторного Источника Питания с Гасящим Конденсатором Устройство и конструкция

При расчете конденсатора для светодиодной лампы необходимо учитывать, что диоды в ней соединены группами.

Для примера возьмём модель с шестью параллельными линиями из четырёх последовательных диодов.

Напряжение питания – 4 * 3,5В = 14В;
Сила тока цепи – 0,15А * 6 = 0,9А;

Конденсаторное питание

Тем не менее простое и очень компактное решение есть — это делитель на конденсаторе.

Все меняется если один из резисторов заменить на конденсатор. Суть в чем — как вы помните из статьи про конденсаторы, напряжение и ток на конденсаторе не совпадают по фазе. Т.е. когда напряжение в максимуме — ток минимален, и наоборот.

Активное — резистор (R)
Реактивное — конденсатор (Xс) и катушка(XL)
Полное же сопротивление цепи (импенданс) Z=(R 2 +(XL+Xс) 2 ) 1/2

Да, чистые активные и реактивные элементы бывают только в теории. Например, у катушки есть индуктивное сопротивление — витки, активное сопротивление — сопротивление проволки и емкостное сопротивление — паразитные конденсаторы образующиеся между витками катушки.
Даже обычный проводник имеет какую то паразитную емкость и индуктивность.

Активное сопротивление всегда постоянно, а реактивное зависит от частоты.
XL=2pi*f * L
Xc=-1/(2pi*f*C)
Знак реактивного сопротивления элемента указывает на его характер. Т.е. если больше нуля, то это индуктивные свойства, если меньше нуля то емкостные. Из этого следует, что индуктивность можно скомпенсировать емкостью и наоборот.

Соответственно, на постоянном токе при f=0 и XL катушки становится равен 0 и катушка превращается в обычный кусок провода с одним лишь активным сопротивлением, а Xc конденсатора при этом уходит в бесконечность, превращая его в обрыв.

Эта зависимость от частоты также показывает почему в высокочастотных устройствах простые, казалось бы, дорожки печатной платы начинают вести себя как детали — а просто из за возросшей частоты их паразитные значения реактивных сопротивлений возрастают до ощутимых величин.

Теперь надо что-то сделать с тем, что у нас переменка. Не велика проблема — добавим парочку диодов (можно, конечно, и диодный мост, будет эффективней, но с двумя диодами проще) диоды должны быть на ток около ампера, не меньше. И чтобы обратное напряжение было вольт на 500. 1N4007, например, или похожий по параметрам:

Все, в одну сторону ток течет через один диод, в другую через второй. В итоге, в правой части цепи у нас уже не переменка, а пульсирующий ток — одна полуволна синусоиды.

Добавим сглаживающий конденсатор, чтобы сделать напряжение поспокойней, микрофарад на 100 и вольт на 25, электролит:

Но есть тут одна заковыка — у нас напряжение на нагрузке зависит от сопротивления нагрузки. Т.е. если у тебя схема, включенная вместо Rн снизила потребление тока, то соответственно напряжение на ней вырастет. А для всякой нежной электроники это черевато.

Лечится стабилитроном на нужное нам напряжение. Питать мы собираемся микроконтроллер, так что на 5 вольт:

В принципе уже готово, единственно что надо поставить стабилитрон на такой ток, чтобы он не сдох когда нагрузки нет вообще, ведь тогда отдуваться за всех придется ему, протаскивая весь ток который может дать БП.

Расчет Бестрансформаторного Источника Питания с Гасящим Конденсатором Устройство и конструкция

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Блок питания с гасящим конденсатором и защитой | А вспомнив как вычисляется мощность легко рассчитывать параметры конденсатора основываясь на потребляемую мощность нагрузки. Спрашивайте, я на связи!

Гасящий конденсатор для светодиодов
