7 Методы светотехнического расчета электрического освещения
Для расчета электрического освещения помещений применяются несколько методов: метод коэффициента использования светового потока, метод удельной мощности, точечный метод и другие.
Метод коэффициента использования светового потока применяется для расчета общего равномерного освещения горизонтальных поверхностей.
Метод удельной мощности применяется для расчета освещения вспомогательных помещений.

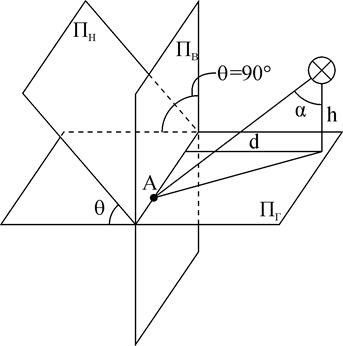

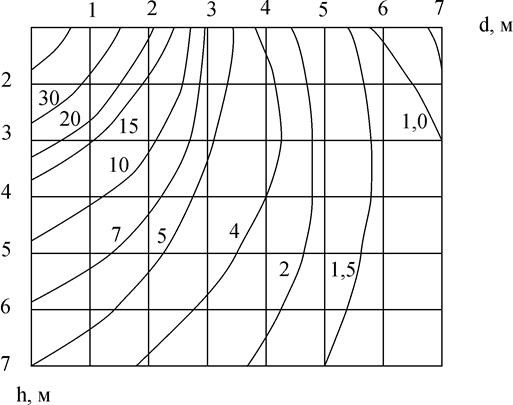

Точечный метод служит для расчета освещения как угодно расположенных поверхностей и при любом распределении освещенности.
Метод коэффициента использования светового потока
Помещения, в которых предусматривается общее равномерное освещение горизонтальных поверхностей, освещение рассчитывают методом коэффициента использования светового потока.
По этому методу расчетную освещенность на горизонтальной поверхности определяют с учетом светового потока, падающего от светильников непосредственно на расчетную поверхность и отраженного от стен, потолка и самой поверхности.
Как найти коэффициент использования светового потока? Электрика от А до Я
Рекомендуемые файлы
Метод коэффициента использования применим для расчета освещения помещений светильниками с лампами накаливания и газоразрядными.
Коэффициентом использования светового потока осветительной установки называется отношение светового потока, падающего на горизонтальную поверхность, к суммарному потоку всех ламп, размещенных в данном освещаемом помещении
При расчете по методу коэффициента использования световой поток ламп, необходимый для создания заданной минимальной освещенности определяется по формуле
где Е – заданная минимальная нормируемая освещенность, лк;
n – число светильников (как правило, намечается до расчета);
h — коэффициент использования, о.е. (для некоторых типов светильников можно определить по таблицам [5]).
h – расчетная высота подвеса светильников над освещаемой поверхностью, м.
Приблизительные значения коэффициентов отражения можно определить по следующим рекомендациям:
– побеленный потолок, стены окрашены в светлые тона – 50 %;
– бетонный потолок, стены оклеены светлыми обоями, бетонные стены – 30 %;
– стены и потолки в помещениях оштукатуренные, темные обои – 10 %.
Определить количество и мощность ламп можно двумя способами:
после расчета общего светового потока ламп, требуемого для создания нормированной освещенности в помещении, можно определить количество ламп, как отношение общего светового потока к световому потоку одной лампы, мощность которой выбрана предварительно
Выполнить расчет электрического освещения производственного помещения методом коэффициента использования светового потока. Разместить светильники на плане помещения.
Рис. 7.1. Размещение светильников на плане помещения
Лампа накаливания типа Б215-225-200 обладает световым потоком равным 3150 лм.
Метод расчета освещения по удельной мощности
Метод удельной мощности широко применяют в проектной практике, и позволяет без выполнения светотехнических расчетов определять мощность всех ламп общего равномерного освещения, требуемого по нормам в данном помещении.
В основу расчета по удельной мощности положен метод коэффициента использования светового потока.
Из светотехники известно, что световая отдача лампы (лм/Вт) определяется по выражению
Из этого выражения видно, что удельная мощность является функцией переменных величин, входящих в формулу расчета по методу коэффициента использования. На основании светотехнических расчетов, выполненных этим методом, составлены таблицы удельной мощности при равномерном размещении стандартных светильников общего освещения.
Выполнить расчет освещения по удельной мощности. Определить, мощность и количество ламп в складском помещении, а также суммарную мощность осветительной установки.
Установленная мощность всех ламп определяется как произведение удельной мощности на площадь всего помещения
Расчёт общего искусственного освещения методом коэффициента использования светового потока.
РАСЧЕТ ОСВЕТИТЕЛЬНЫХ УСТАНОВОК МЕТОДАМИ КОЭФФИЦИЕНТА ИСПОЛЬЗОВАНИЯ СВЕТОВОГО ПОТОКА И УДЕЛЬНОЙ МОЩНОСТИ
Ознакомиться с последовательностью рассмотрения вопросов и получить практические навыки расчета осветительных установок методами коэффициента использования светового потока и удельной мощности.
Мощность лампы, которую необходимо установить в выбранный светильник, определяется светотехническим расчётом освещенности.
1. Метод коэффициента использования светового потока осветительной установки.
Данный метод применяется для расчёта общего равномерного освещения горизонтальных поверхностей, равновеликих к полу, при светильниках любого типа.
Потребный поток ламп в каждом светильнике находится по формуле:
где Ен — нормируемое значение освещенности, лк; Кз — коэффициент запаса; S — освещаемая площадь, м; z = Еср/Емин; Еср, Емин — среднее и минимальное значения освещенности, лк; N — число светильников; N=na×nв, UОУ — коэффициент использования светового потока.
Под коэффициентом использования светового потока UОУ понимают отношение светового потока, падающего на расчётную плоскость, к световому потоку источников света. Коэффициент UОУ зависит от светораспределения светильников и их размещения в помещениях; от размеров освещаемого помещения и отражающих свойств его поверхностей; от отражающих свойств рабочей поверхности.
Соотношение размеров освещаемого помещения и высоты подвеса светильников в нем характеризуется индексом помещения.
где — длина помещения, м; — его ширина; h — расчётная высота подвеса светильников.
Коэффициенты отражения поверхностей помещения: потолка rп и стен rс — оцениваются с помощью таблицы П.3.30. Коэффициент отражения расчётной поверхности или пола в большинстве случаев принимается rр = 0,1.
По найденным значениям индекса помещения iп и коэффициентов отражения rп, rс и rр для выбранного типа светильников определяется коэффициент использования светового потока UОУ. Значения коэффициентов использования светового потока для светильников с типовыми КСС приведены в табл. П3.29.
Световой поток светильника при выбранных лампах не должен отличаться от Фл больше чем на величину (-10 ¸ +20)%. Должно выполняться следующее условие: £ . При невозможности выбора ламп с таким приближением корректируется число светильников N либо высота подвеса светильников h.
Суммарная длина N светильников сопоставляется с длиной помещения, причем возможны следующие случаи:
1. Суммарная длина светильников превышает длину помещения: необходимо или применить более мощные лампы (у которых световой поток на единицу длины больше), или увеличить число рядов, или компоновать ряды из сдвоенных, строенных светильников.
2. Суммарная длина светильников равна длине помещения: задача решается установкой непрерывного ряда светильников.
Г – газополные, ЛЛ – люминесцентные лампы, ЛТБ – тепло-белые, ЛБ – белые, ЛХБ – холодно-белые, ЛД – дневные, ЛДЦ – дневные с улучшенной цветопередачей, ЛЕЦ – с естественного света с улучшенной цветопередачей.
