8 Pin питание процессора распиновка
На самом деле что 4, что 8 контактов – это все одна и та же линия питания, 12в, одно напряжение, просто питание распараллеливается на много проводов, чтоб разгрузить разъем.
Все банально: рапределение тока нагрузки на большее число КОНТАКТОВ!
Если проц не топовый с огромным тепловыделением, и нет разгона до предела – то можно смело обойтись и 4-пиновым питанием.
Там просто идет дублирование контактов, они все все равно между собой соединены .
Если перевернешь плату и посмотришь на дорожки- то в 8-пиновой части контакты просто повторяются. И все.
Можно преспокойно подключать 4-пин питание и НИЧЕГО не сгорит!
В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.
Как запустить блок питания без компьютера 20/24 pin
Особенности
На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного – кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.

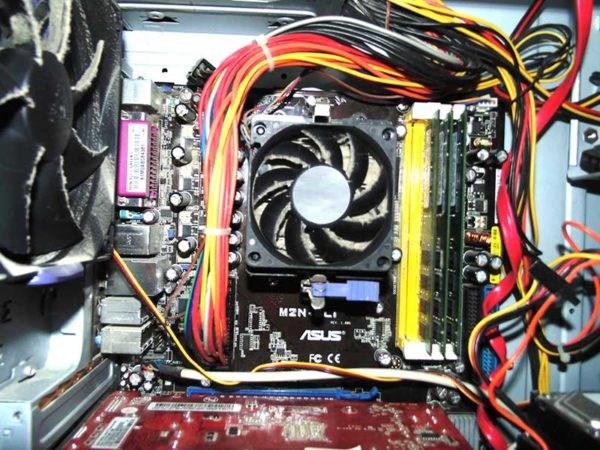

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

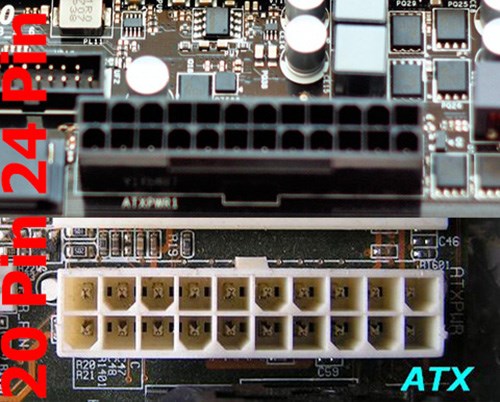

Распиновка блока питания 24 контакта (20 + 4):
| Разъём | Название | Цвет | Описание |
| 1 | +3,3 VDC | оранжевый | 3,3 В постоянного тока |
| 2 | +3,3 VDC | оранжевый | _ |
| 3 | +3,3 VDC | оранжевый | — |
| 4 | COM | чёрный | корпус |
| 5 | COM | чёрный | — |
| 6 | COM | чёрный | — |
| 7 | +5 VDC | красный | 5 В В постоянного тока |
| 8 | +5 VDC | красный | — |
| 9 | +5 VDC | красный | — |
| 10 | COM | чёрный | корпус |
| 11 | COM | чёрный | — |
| 12 | COM | чёрный | — |
| 13 | +12 VDC | жёлтый | 12 В постоянного тока |
| 14 | +12 VDC | жёлтый | — |
| 15 | +12 VDC | жёлтый | — |
| Разъём | Название | Цвет | Описание |
| 1 | +3,3 VDC | оранжевый | 3,3 В постоянного тока |
| 2 | +3,3 VDC | оранжевый | _ |
| 3 | +3,3 VDC | оранжевый | — |
| 4 | COM | чёрный | корпус |
| 5 | COM | чёрный | — |
| 6 | COM | чёрный | — |
| 7 | +5 VDC | красный | 5 В В постоянного тока |
| 8 | +5 VDC | красный | — |
| 9 | +5 VDC | красный | — |
| 10 | COM | чёрный | корпус |
| 11 | COM | чёрный | — |
| 12 | COM | чёрный | — |
| 13 | +12 VDC | жёлтый | 12 В постоянного тока |
| 14 | +12 VDC | жёлтый | — |
| 15 | +12 VDC | жёлтый | — |
Коричневый провод в блоке питания компьютера — Домострой
Что ещё есть на блоке питания компьютера?

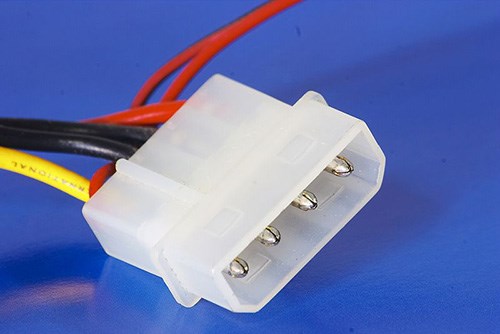

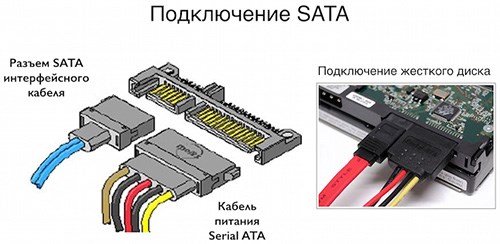

Давайте подытожим статью общим разбором всех существующих разъёмов, с которыми вы можете столкнуться, например, при выборе блока питания настольного компьютера.
6 + 2 пиновый коннектор 12 В используется для подключения дополнительного питания для мощных видеокарт последнего поколения длиной в сторону PCI-E слота материнской платы. Соответственно под 6-ти пиновый — под версию PCI Express V1 и 8-ми пиновый под версию V2.
Питание процессора
Если Ваш компьютер напичкан высокопроизводительным «железом», то и потребности у него соответствующие. В некоторых случаях нужно обеспечить дополнительную подпитку для обработчика процессов и охладительной системы.
А вот для кулеров используются так называемые FAN коннекторы 3-х или 4-пиновые:
- 4-pin: черный – «земля», зеленый – сигнал для тахометра, желтый – ток 12 Вольт, синий – ШИМ (PWM) – возможность управление скоростью вращения охладительного вентилятора;
- 4-пин: альтернативная распиновка отличается наличием красного провода – 12 Вольт, а вместо зеленого используется желтый – тахоментр;
- 3-pin: GND заземление – черный цвет, питание – красный провод, желтый кабель – тахометр. Управление кулером отсутствует.
Вот мы и разобрались с вопросом «распиновки проводов в компьютерном блоке питания». Если есть вопросы по более современным моделям – оставляйте сообщения под статьей, в разделе комментирования.
Распиновка БП компьютера. Определение каждого контакта
EPS разъем на 8 pin и 4+4 pin
В распиновке БП компьютера можно встретить кабель с 8 контактами питания, который предназначен для процессора. Дело в том что процессоры серверного типа требуют больше мощностей от блока питания, так как работают они постоянно.
На штекере расположение контактов выглядит таким образом — четыре верхних контакта отмечены, как «земля», а нижние четыре контакта подают питание в 12 вольт.
Строение кабеля 4+4-контактного не сильно отличается от 8-контактного, но подходит для питания процессоров стандартного и серверного типа.

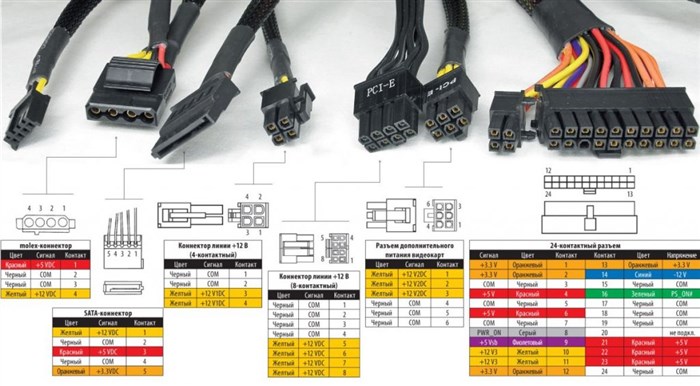

Напряжения с блока питания компьютерного устройства
- черный — Com, или заземление;
- желтый провод обеспечивает подачу 12 вольт;
- красный провод отвечает за подачу напряжения 5 вольт;
- оранжевый провод питает с напряжением в 3,3 вольта.
Как выбрать блок питания
Блок питания — это самая важная часть системы, которая обеспечивает работоспособность всех комплектующих. К выбору питания следует подходить с особой ответственностью.
Первое, на что нужно обратить внимание при визуальном осмотре — это наличие оплетки всех кабелей. Это хорошая защита, или экранирование, которое позволяет подавлять различного вида волны и помехи, из-за которых может нарушиться работа всей системы.
Второй показатель — это наличие сертификата гарантии качества – 80 PLUS, который гарантирует защиту компьютера от перепада напряжения.
Остальные данные уже определяются наличием в системе частей с высоким энергопотреблением. Блок питания лучше покупать с запасом, так как КПД часто не совпадает с реальной цифрой.
Порядок включения
Для включения блока питания без системной платы нам понадобиться:
- Не большой провод, достаточно толстый, чтобы выдержать нагрузку (устройство может выдавать мощность от 250 до 600Вт, учтите это), но, и чтобы он свободно заходил в разъемы;
- Два контакта, к которым будет подключены два конца провода и между которыми будет выполнено замыкание.
Важно : Категорически запрещено, чтобы блок питания работал в холостую, поэтому обязательно подключите к устройству какой ни будь потребитель к примеру вентилятор или жесткий диск.
БП можно и не вынимать из системника если в этом есть необходимость, но за исключением одного потребителя, про который мы писали выше, все остальные провода должны быть отключены.
В ином случае устройство вынимается из корпуса системника и к нему подключается один из потребителей.
Для реализации нашей идеи в жизнь на основном разъеме необходимо найти два контакта – ноль и PS_ON. На 20 пиновом они расположены так.
На схеме PS_ON обозначен зеленым, а нули черным, их несколько, если вы заметили. Повторим схему еще раз.
Далее подключаем блок питания к сети и проводком замыкаем контакты PS_ON и НОЛЬ, как показано ниже.
Для удобства, если вы планируете часто включать БП, можно использовать кнопку, которая будет замыкать и размыкать цепь.
Теперь можно будет подключать к блоку питания любые потребители постоянного тока на 3,3/5/12В.
Надеемся мы помогли вам решить проблему включения блока питания без компьютера.
