Как можно установить ПТФ на ВАЗ 2113, 2114, 2115
Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:
-
Приобретение бампера с предустановленными противотуманными фарами. Подобные детали в широком разнообразии представлены в тюнинг-ателье, где их можно приобрести и сразу установить. Регулировкой и подключением занимаются специалисты сервиса. Недостаток этого способа — слишком высокая стоимость работ.

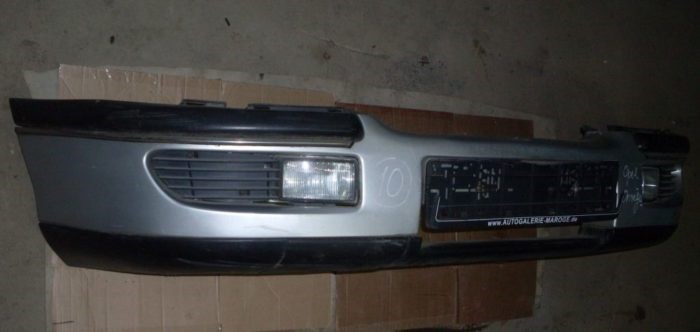

Один из способов установки противотуманок — покупка бампера с уже встроенными ПТФ
Передний бампер ВАЗ 2115 с отверстиями под противотуманные фары
Приобретение и последующая установка комплекта «противотуманок» из комплекта ПТФ
Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113: В Ладе
- Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.
Схема установки противотуманных фонарей
Подключение противотуманных фар осуществляется согласно определённым правилам. Они, в первую очередь, касаются размещения ПТФ на автомобиле. Места для установки фар строго определены.
Производители современных моделей авто заранее размечают на бамперах места установки ПТФ. Как правило, такие элементы освещения чаще всего доступны в люксовой комплектации машины. Если же сами фары отсутствуют, то места их установки закрыты специальными заглушками.

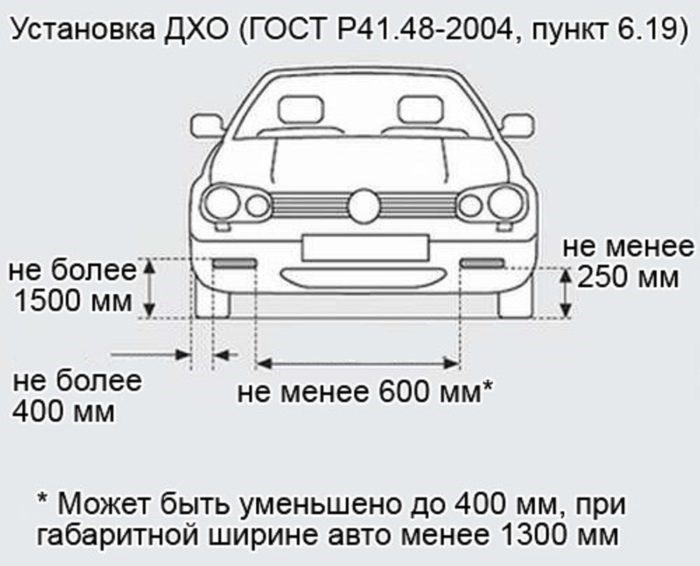

Расстояние, на котором можно размещать противотуманки
Почему не работают ФЗХ
Есть несколько причин, из-за которых ФЗХ могут выйти из строя. Попробуем разобраться в них.
Замените перегоревшую лампочку на новую, проверьте состояние контактов
Проверьте, замените при необходимости. Предохранитель может привести к потере работоспособности всей цепи контактов
Плата располагается под фонарем. Простой ремонт устранить проблему
Придется продиагностировать состояние цепи, проверить целостность проводки, используя тестер и визуальный метод
Потребуется зачистить контакты, заменить по необходимости элементы
В такой ситуации предстоит решать вопрос неисправности КПП
Проверьте состояние датчика включения заднего хода, при необходимости выполните замену устройства
Причин выхода из строя ФЗХ достаточно много, потому водитель обязан знать, как именно устранить тот или иной тип поломки.
Демонтаж платы задних фонарей
Чтобы снять плату, вам потребуется провести несколько простых манипуляций:
- Откройте багажник;
- Извлеките из пространства все лишнее, чтобы это не мешало работе;
- Уберите декоративную обшивку;
- Демонтируйте кожух, выполненный из пластика;
- Извлеките заднюю панель;
- Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
- Снимите крепежные шпильки датчика заднего хода и саму фару.
Многие путают датчик заднего хода с датчиком скорости, поскольку располагаются данные устройства в непосредственной близости друг от друга.
Проверка работоспособности датчика
Если задние фары не включаются, виновником может служить датчик заднего хода, то есть лягушка в народе.
Снимите с датчика контакты и зажмите их между собой, после чего включение зажигание. Если при этом свет появился, датчик нуждается в замене. Если же света все равно нет, нарушена целостность цепи, а с самой лягушкой все хорошо.
- Поставьте автомобиль на яму или эстакаду;
- Включите ручной тормоз;
- Снимите защиту с днища, открыв доступ к коробке передач;
- Уберите контакты от старого датчика;
- Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;
- Демонтируйте старую лягушку, вставьте на ее место новую;
- Дайте автомобилю немного постоять;
- Проверьте уровень масла внутри коробки переключения передач;
- При необходимости долейте масло до необходимого уровня;
- Выполните обратную сборку.
Подобный ремонт вполне можно выполнить своими руками, а цена вопроса составит примерно 250 рублей. Именно столько сейчас стоит новый датчик для ВАЗ 2114.
Проблема с лампочкой
Не редко задние фонари прекращают нормально функционировать по причине выхода из строя самой лампочки.
Распиновка кнопки габаритов ваз 2114 — Всё об автомобилях Лада ВАЗ
- Для ее замены необходимо отсоединить колодку с проводами, извлечь панель контактов от фонаря. Тут достаточно просто сжать боковые фиксаторы, чтобы достать пластиковую панель;
- Немного надавливайте на патрон и выкручивайте ее движениями против часовой стрелки;
- Проверьте состояние контактов и проводки;
- Вкрутите новую лампочку, которая соответствует установленной ранее;
- При необходимости до вкручивания новой лампы зачистите контакты, прозвоните проводку тестером. Возможно, произошел обрыв в цепи, потому новая лампочка результата не даст.
Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

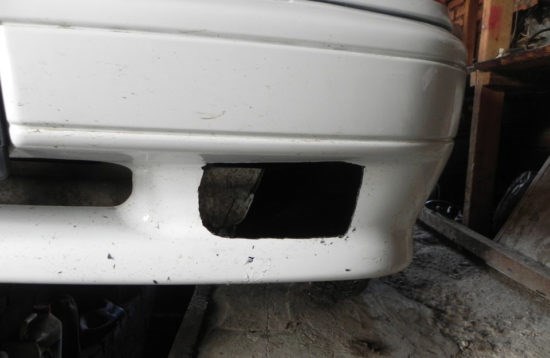

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку
Инструменты для установки
Материалы для монтажа
Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:
- фары с лампочками;
- комплект проводов;
- электромагнитное реле;
- кнопка включения ПТФ;
- стяжки и клипсы для фиксации проводов;
- схема подключения ПТФ ВАЗ 2113, 2114, 2115.
В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка
Пошаговая установка и подключение ПТФ
Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:
-
Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.
Клавишу включения ПТФ располагают, как правило, вместо одной из заглушек, расположенных на торпеде
Реле закрепляют возле монтажного блока, для чего необходимо открутить две гайки крепления
К монтажному блоку прокладывают жгут проводов с четырьмя контактами, который идёт в комплекте
Схема включения противотуманных фар: 1 — противотуманные фары; 2 — реле включения противотуманных фар; 3 — монтажный блок; 4 — выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 — переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов
Крепление «массы» выполняют к фарам головного света, плюсовые провода подводят ко 2 и 3 контакту колодки №8
Видео: установка ПТФ на ВАЗ 2114
Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115
После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть
