6. Освещение и световая сигнализация
В фарах устанавливаются однонитиевые лампы ближнего и дальнего света. При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света – все лампы (и ближнего и дальнего света).

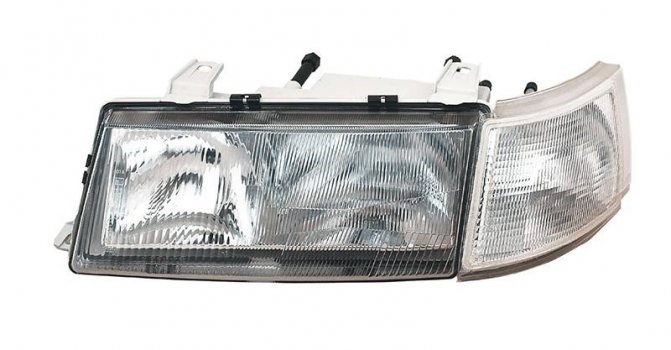

Схемы подключения блок-фар с однонитиевыми лампами ближнего света
Сборку и установку блок-фары проводим в обратной последовательности.
Гидрокорректор фар служит для изменения угла наклона фар в зависимости от загрузки автомобиля. Он состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных на блок-фарах, и соединительных трубок. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой.
Гидрокорректор – неразборный и ремонту не подлежит. При закисании поршней в цилиндрах, течи из цилиндров или трубок, а также если ход штоков исполнительных механизмов (в блок-фарах) отличается от величины 7±0,5 мм, замените гидрокорректор в сборе.
Отсоединение исполнительных механизмов гидрокорректора от фар см. в разделе Снятие и разборка блок-фары, замена ламп.
- Выберите ровную горизонтальную площадку в пределах базы автомобиля на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.
- Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.
- В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).
- Усадите на водительское сиденье помощника или положите груз 75 кг и слегка качните автомобиль сбоку для установки подвесок.
- Измерьте расстояние от центров фар до пола (оно должно составить около 600 мм), на этой высоте проведите горизонтальную линию на экране, а на 75 мм ниже нее – вторую.
- Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой).
- Установите ручку гидрокорректора фар в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.).
- Включите ближний свет фар.

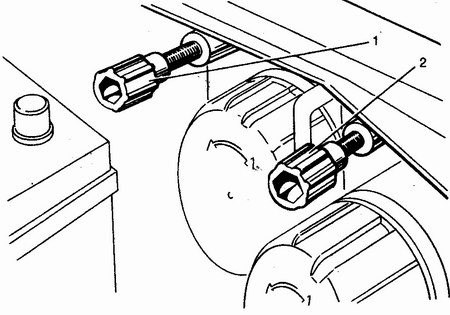

- Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары, отрегулируйте направление световых пучков незакрытой фары. Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.
- После этого откройте и отрегулируйте вторую фару, закрыв первую.
Наружное освещение, лампы стоп-сигнала и света заднего хода, освещение салона и багажника
Передние лампы габаритного света расположены в блок-фарах, задние – в наружных задних фонарях (на крыльях автомобиля). Лампы стоп-сигнала и света заднего хода – во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педального узла тормоза). Фонари подсветки номерного знака расположены на бампере.
Как выполняется замена ламп дальнего света ваз 2110
Указатели поворота
Указатели поворота (левые или правые) включаются подрулевым переключателем.
Режим аварийной сигнализации (мигают все указатели поворота) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем К3 типа 493.3747 в монтажном блоке.
При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от –40 до +65°С и напряжении от 10,8 до 15 В.
Схема включения указателей поворота и аварийной сигнализаци
Снятие фонаря габаритного, противотуманного света и указателя поворота
…и две средних гайки крепления декоративной накладки.
Снятие плафона освещения багажного отсека, замена лампы
Регулировка фар на ВАЗ 2110
Причин неисправностей может быть немало. Наиболее часто встречающаяся – перегорают лампы, что естественно, лишает возможности включить габаритные огни. Особенно ненадежны в этом отношении лампы, завезенные к нам из Поднебесной.
Хоть и привлекают они более чем «демократичной» ценой, да и в любой торговой точке их навалом, зато мороки с ними не оберешься. Поэтому, возможно, следует вспомнить поговорку о том, что не такие уж мы богатые люди, чтобы покупать дешевые вещи дважды.
Хорошие фирменные лампочки прослужат в разы дольше, к тому же не придется их бесконечно менять.

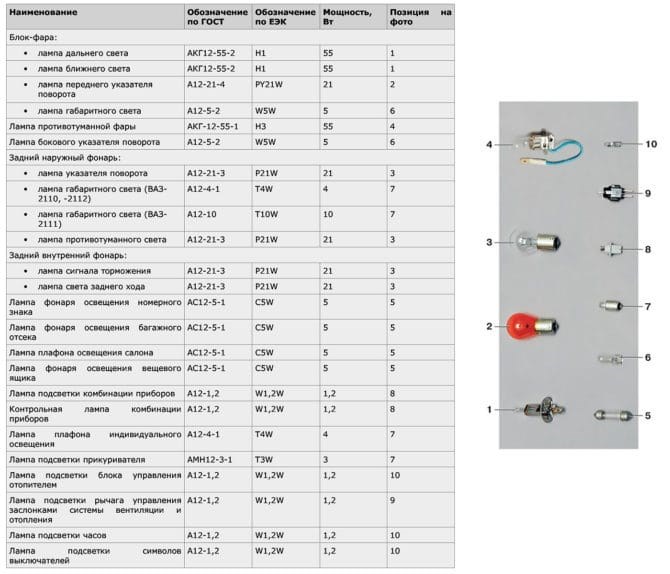

Варианты ламп для габаритов
Иногда наблюдается «мигание» габаритов, или же мигание освещения приборного щитка, когда включаются габаритные огни. Многие винят в этом реле габаритов, однако отыскать его не могут. В карбюраторном ВАЗ 2110 реле габаритов не существует, есть только реле на дальний и ближний свет.
Для инжекторного автомобиля реле следует искать в монтажном блоке, где находятся все предохранители. Причем, если реле горят одно за другим, следует немедленно обратиться к специалистам по электрике, ведь это свидетельствует о том, что в цепи где-то есть замыкание, а отсюда и до сгоревшей машины недалеко.
Монтажный блок и реле и предохранителями
Никогда, ни при каких обстоятельствах, не должна производиться замена сгоревшего предохранителя на более мощный, а то и вообще – на «жучок».
Выбрать альтернативную лампу ближнего света поможет данный материал:
Какие лампочки на ВАЗ-2110 ближний свет: тип h, что лучше поставить
Устанавливаем «противотуманки» своими руками
Противотуманные фары – это весьма полезный атрибут каждого автомобиля, когда нужно двигаться в плохих погодных условиях. Данные фары на представленной модели предусмотрены в комплектации «Люкс». Вследствие этого, их монтаж ложится полностью на плечи хозяина авто.
Замена тусклой лампы
Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.
Грязные фары и мутные стёкла
Грязные фары снижают освещенность дорог на 50 %! Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.
Яркость света автомобиля на 50%!зависит от состояния стекла фары
Рекомендуем: Функции и назначение моторного масла в двигателе
Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.
Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.
Замена стёкол в фаре
Вариант склеивания прозрачной пленкой не является техническим решением. Явный выход в замене стекол.
Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:
-
Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).
Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло
Низкое напряжение на лампе
Низкое напряжение на клеммах фар может стать причиной слабого света
Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.
