Электрический щиток ABB Mistral 41W. Пример сборки щитка на 72 модуля.

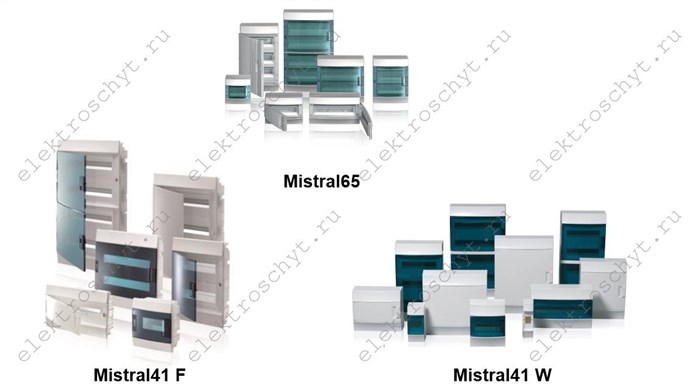

Электрический щиток навесной (накладной, настенный) ABB Mistral 41W, в данной статье речь пойдет именно о таком. Ранее я уже рассказывал о встраиваемых щитах Mistral 41F и навесных с высокой защитой от пыли и влаги Mistral IP65 . Статья о навесных щитах Mistral 41W будет завершающей о новой серии электрощитов ABB Mistral.

В целом, навесные и встраиваемые Мистрали очень схожи по дизайну, но не по конструкции. И она явно не в пользу навесных щитов Mistral, об этом я напишу позже, но вероятно вы уже и сами поймете в процессе чтения статьи.

Пример электрического щита ABB Mistral W41 на 48 модулей.

Чтобы не путаться в названиях, в навесных щитах Mistral 41W и встраиваемых 41F, достаточно запомнить, что W от англ. “Wall” – стена, т.е. 41W – настенный навесной щит.

Электрический щиток Мистраль 41W пришел на замену старым щитам Unibox IP41 и Europa IP41.

Модульный ряд у навесных Мистралей 41W такой же, как и у встраиваемых 41F. Обратите внимание, что электрический щит на 36 модулей, имеет два исполнения: 2х18 модулей и 3х12 модулей.

По дверям у навесных щитов Mistral на один из вариантов больше, чем у встраиваемых. В дополнение к стандартным цветам, непрозрачной белой и прозрачным зеленой и серой, можно заказать металлическую дверцу.

Как и все остальные Мистрали, электрический щиток 41W представляет собой конструктор, который можно разобрать на разные запчасти.

Вот только рама у этих щитов НЕсъемная, что на мой взгляд минус, т.к. приходится поднимать при монтаже электрический щиток со всеми автоматами и УЗО, да и места за дин-рейками очень мало.

Надо отметить, что клеммы и держатели клемм, для электрических щитов Mistral 41W такие же, как и у встраиваемых 41F и навесных IP65.

Расстояние между дин-рейками 125 мм, что конечно же, мало. Тем более, с учетом того, что рама несъемная.

В презентации щитов Mistral 41W указано, что всегда можно “добавить” один модуль на каждую дин-рейку, но….как оказалось это не так. Я правда пока собирал только два щита по 72 модуля, возможно в меньших щитах резервный модуль и предусмотрен .

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Дин-рейка (din-рейка) — из чего изготовлена, основные типы Omega-тип имеет совершенно другое сечение, сходное с греческой буквой омега концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные ушки. Спрашивайте, я на связи!

DIN рейка: монтаж модульного оборудования своими руками. Инструкция, как выбрать дин рейку и установить на ней автоматы

Электрический щиток Mistral 41W . Пример сборки.

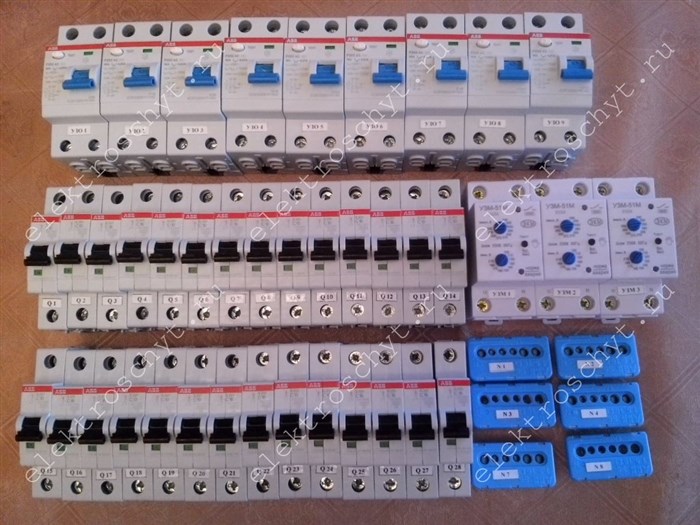

В продолжение статьи о навесных щитах ABB расскажу немного о сборке трехфазного щита на 72 модуля. Заранее перед сборкой щита, промаркировал приборы и подготовил план электрощита, который сделан в обычном Exelе.

Мне лишь остается в щитке всё расставить на дин-рейках по своим местам и подключить их между собой.

Отмечу, что подключать автоматы и УЗО в навесном щитке Mistral 41W из-за расстояния между дин-рейками в 125 мм, крайне неудобно, а проводом сечением 10 мм 2 – вдвойне .

По подключению в щите УЗО, можно подумать, что электрический щит у нас однофазный, т.к. УЗО подключены целой гребенкой.

Но на самом деле, это конечно, не так. Медные шины внутри разрезаны в соответствии со схемой.

Отмечу установленные в каждой фазе щита УЗМ-51М для защиты от перенапряжений (повышенного и пониженного напряжения в электрической сети).

В другом навесном щите Mistral 41W установил реверсивный переключатель (рубильник) ABB для подключения щитка от генератора.

И вот здесь проявился еще один косяк – электрический щиток не очень глубокий. Ручка реверсивного рубильника мешала закрываться дверце щита, т.к. слишком высоко “выпирала” из под пластрона. Хотя с другой стороны, это может оказаться “плюсом” – габариты щита небольшие.

Эту проблему решил тем, что расположил реверсивный рубильник почти по центру щита Mistral, а дверцы у него немного выпуклые, что позволило ей все-таки закрыться, несмотря на “высокую” ручку переключателя.

Э21. Распределительные блоки

Товарный вид продукции уточняйте у операторов торгового зала или по телефонам многоканальной справочной службы.

Э2107. Распределительный блок РБ-125 1 полюс 125А 1 шина 8 присоединений (ANDELI)

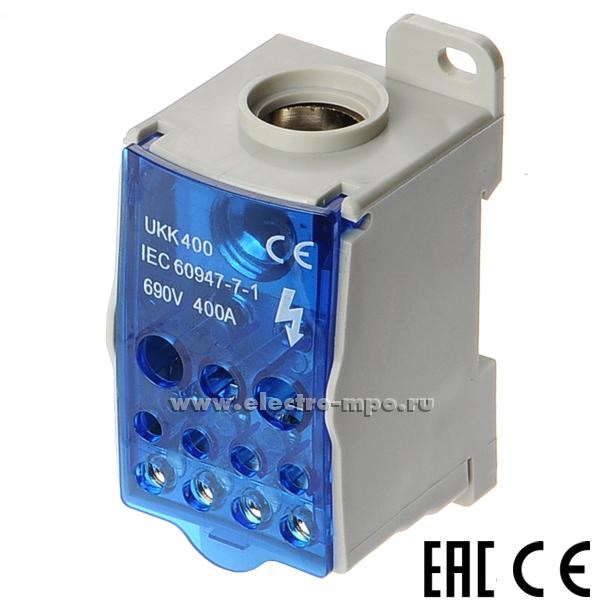

Э2103. Распределительный блок JHUKK-250 1 полюс 250А 1 шина 12 присоединений (Электромонтаж)

Э2114. Распределительный блок DBL80 1 полюс 80А 1 шина на 7 присоединений 1SNL308010R0000 (Tyco)

Товарный вид продукции уточняйте у операторов торгового зала или по телефонам многоканальной справочной службы.

Э2108. Распределительный блок РБ-160 1 полюс 160А 1 шина 8 присоединений (ANDELI)

Э2115. Распределительный блок DBL125 1 полюс 125А 1 шина на 8 присоединений 1SNL312510R0000 (Tyco)

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Кросс-модуль на DIN-рейку РБД-80А RBD-80 IEK купить в Москве оптом и в розницу, низкие цены, с доставкой по России в СветЭлектро Omega-тип имеет совершенно другое сечение, сходное с греческой буквой омега концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные ушки. Спрашивайте, я на связи!

Какие бывают DIN-рейки: как правильно подобрать размеры и установить своими руками

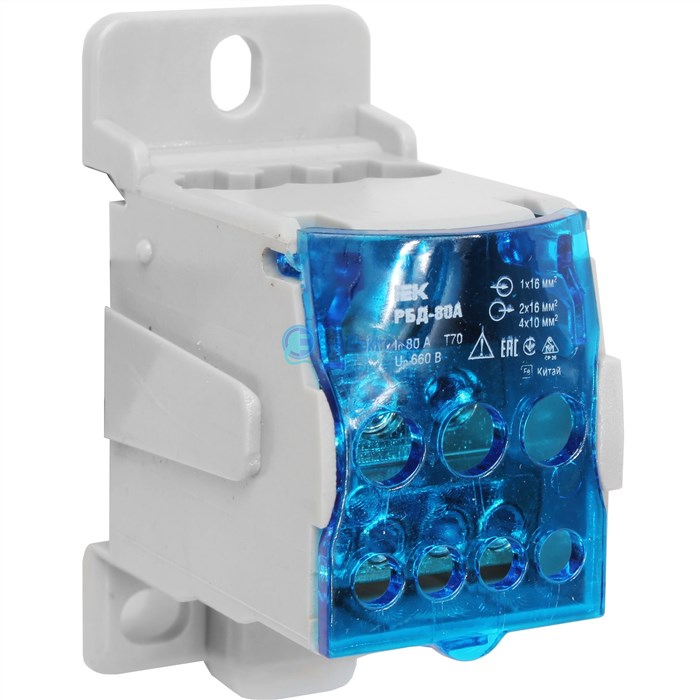

Кросс-модуль на DIN-рейку РБД-80А RBD-80 IEK
