Разница Между Звездой и Треугольником в Двигателе Комбинирование схем

Какая схема подключения звезда или треугольник лучше

Конструкция электромотора достаточно проста и состоит из двух главных элементов — неподвижного статора и расположенного внутри, вращающегося ротора. Каждая из этих частей имеет собственные обмотки, проводящие ток. Статорная уложена в специальные пазы при обязательном соблюдении расстояния в 120 градусов.

Принцип работы двигателя прост — после включения пускателя и подачи напряжения на статор возникает магнитное поле, заставляющее ротор вращаться. Обе оконечности обмоток выводятся в распределительную коробку и располагаются в два ряда. Их выводы маркируются буквой «С» и получают цифровое обозначение в пределах от 1 до 6.

Чтобы их соединить, можно использовать один из трех способов:

Кроме этого, в первом случае обеспечивается более плавная работа мотора, но не достигается максимальная мощность. Если используется схема «треугольник», то в обмотках возникают большие пусковые токи, отрицательно влияющие на срок службы агрегата. Для их снижения приходится использовать специальные реостаты, делающие пуск максимально плавным.

Разница Между Звездой и Треугольником в Двигателе Комбинирование схем

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Схема Подключения Звезда Треугольник. Переключать со звезды в треугольник можно только те электродвигатели, которые предназначены для работы при соединении в треугольник, т. Спрашивайте, я на связи!

Схемы электродвигателя звезда и треугольник: виды подключения, особенности и отличия — ABC IMPORT

  • Достигается максимальная мощность агрегата во время работы.
  • Применяется реостат для пуска мотора.
  • Значительно увеличивается крутящий момент.
  • Создается мощное тяговое усилие.

Плюсы и минусы «звезды»

Общую точку, в которой соединяются все оконечности обмотки, называют нейтралью. Если в электроцепи присутствует нейтральный проводник, то она будет называться четырехпроводной. Начало контактов подключается к соответствующим фазам сети питания. Схема соединения обмоток электродвигателя «звезда» имеет ряд преимуществ:

  • Обеспечивается длительная безостановочная работа электромотора.
  • Из-за снижения мощности увеличивается срок эксплуатации агрегата.
  • Достигается плавный пуск.
  • Во время работы не наблюдается сильного перегрева двигателя.

Встречается оборудование, имеющее внутреннее соединение оконечностей обмотки и в коробку выведено лишь три контакта. В такой ситуации использование иной схемы соединения, кроме «звезды», не представляется возможным.

Силовая часть схемы

Плюсы и минусы «звезды»

Общую точку, в которой соединяются все оконечности обмотки, называют нейтралью. Если в электроцепи присутствует нейтральный проводник, то она будет называться четырехпроводной. Начало контактов подключается к соответствующим фазам сети питания. Схема соединения обмоток электродвигателя «звезда» имеет ряд преимуществ:

  • Обеспечивается длительная безостановочная работа электромотора.
  • Из-за снижения мощности увеличивается срок эксплуатации агрегата.
  • Достигается плавный пуск.
  • Во время работы не наблюдается сильного перегрева двигателя.

Встречается оборудование, имеющее внутреннее соединение оконечностей обмотки и в коробку выведено лишь три контакта. В такой ситуации использование иной схемы соединения, кроме «звезды», не представляется возможным.

Соединение обмоток электродвигателя: звезда и треугольник от компании ТЕРМОЭЛЕМЕНТ

Схемы подключения трехфазного двигателя звезда и треугольник: правила использования и разница между ними
С другой стороны, схема соединения электродвигателя «треугольник-звезда-звезда» обеспечит большую мощность, но вместе с этим значительно возрастет и значение пускового тока для оборудования.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Схемы подключения трехфазного двигателя звезда и треугольник: правила использования и разница между ними Когда во время работы устройство набирает достаточные обороты, происходит переход на схему треугольника для достижения максимальной мощности. Спрашивайте, я на связи!

Схемы соединений обмоток треугольник и звезда для чайников.

  • Достигается максимальная мощность агрегата во время работы.
  • Применяется реостат для пуска мотора.
  • Значительно увеличивается крутящий момент.
  • Создается мощное тяговое усилие.

Отличия схем подключения

Схемы «звезда» и «треугольник» у электродвигателя — это единственные способы их подключения. Они отличаются между собой, обеспечивая разные режимы работы. Так, к примеру, подключение при помощи схемы Y обеспечивает более мягкую работу, если сравнивать с двигателями, соединенными в «треугольник». Данная разница играет ключевую роль при выборе мощности электрического устройства.

Более мощные двигатели эксплуатируются только на «треугольнике». Схема подключения электродвигателя «звезда-треугольник» отлично подходит для тех случаев, когда необходимо обеспечить плавный пуск. А в нужный момент переключиться между обмотками для получения максимальной мощности.

Здесь важно добавить: подключение Y гарантирует мягкую работу, но при этом двигатель не сможет набрать свою паспортную мощность.

С другой стороны, схема соединения электродвигателя «треугольник-звезда-звезда» обеспечит большую мощность, но вместе с этим значительно возрастет и значение пускового тока для оборудования.

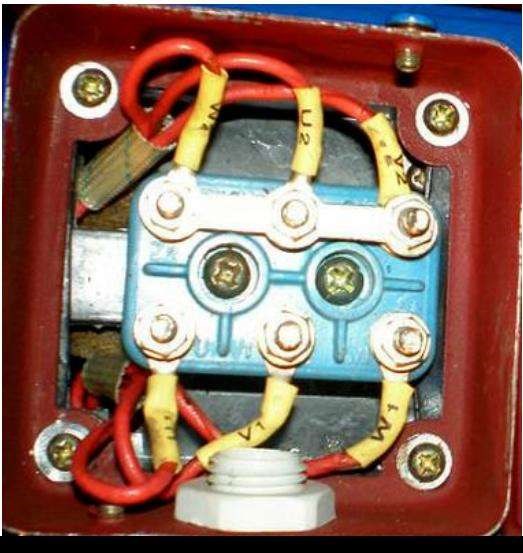

вариант подключения

Схема пуска «звезда-треугольник» для электродвигателя отличается еще одним преимуществом. Включение осуществляется по схеме Y, что снижает значение пускового тока. Когда во время работы устройство набирает достаточные обороты, происходит переход на схему треугольника для достижения максимальной мощности.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Соединение обмоток электродвигателя: звезда и треугольник: статья блога ТЕРМОЭЛЕМЕНТ Во-вторых, при такой схеме подключения возможен перегрев обмоток, из-за чего специалисты рекомендуют установить в схему дополнительное тепловое реле. Спрашивайте, я на связи!

Запуск электродвигателя по схеме «звезда-треугольник»

  • возможность переключения обмоток во время работы;
  • восстановление обмотки электрического двигателя;
  • невысокая стоимость прибора по отношению к другим;
  • наличие высокой стойкости к механическим повреждениям.

Рассмотрение способа переключения

В настоящее время такие РВ и прочие приборы были вытеснены современными приборами — частотными преобразователями. Переключение схемы электродвигателя со схемой «звезда-треугольник» при помощи ПЧ обладает большими преимуществами. Сюда относят более стабильную работу, низкие пусковые токи.

Это оборудование имеет встроенный микропроцессор, отвечающий за изменение частоты. Если рассматривать суть ПЧ для электродвигателя, то его принцип работы следующий: преобразователь вырабатывает нужную частоту переменного тока. На сегодняшний день в промышленности используются специальные или универсальные модели ПЧ для подключения асинхронных двигателей.

Специальные модели разрабатываются и используются лишь с определенными типами двигателей. Универсальные могут применяться в комплекте с любыми устройствами.

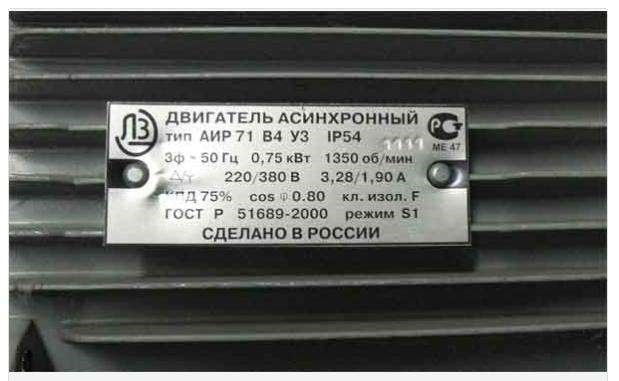

асихронный двигатель табличка

Запуск электродвигателя по схеме «звезда-треугольник»

Практически любое производство в наши дни не обходится без мощного асинхронного электродвигателя. При запуске такого двигателя пусковой ток в 3-8 раз превышает значение номинального тока, необходимого для работы в нормально-устойчивом режиме.

Схема подключения звезда

Рисунок 1 — Схема подключения «звезда»

При соединении обмоток статора «звездой», соотношение между линейным и фазным напряжениями выражается формулой:

где:
Uл — напряжение между двумя фазами;
Uф — напряжение между фазой и нейтральным проводом;
Значения линейного и фазного токов совпадают, т. е. Iл = Iф.

Рисунок 2 — Схема подключения «треугольник»

Однако ток в линии (сети) больше, чем ток в фазе, что описывается формулой:

Получается, что соединяя обмотки «звездой», мы уменьшаем линейный ток, чего изначально и добивались. Но есть и обратная сторона этой схемы: как мы видим из формулы, пусковой момент двигателя прямо пропорционален фазному напряжению:

где:
U — фазное напряжение обмотки статора;
r1 — активное сопротивление фазы обмотки статора
r2 — приведенное значение активного сопротивления фазы обмотки ротора;
x1 — индуктивное сопротивление фазы обмотки статора;
x2 — приведенное значение индуктивного сопротивления фазы обмотки неподвижного ротора;
m — количество фаз;
p — число пар полюсов.

Чтобы было нагляднее, давайте рассмотрим пример: предположим, что рабочей схемой обмотки асинхронного электродвигателя является «треугольник», а линейное напряжение питающей сети равно 380 В, сопротивление обмотки статора Z = 10 Ом. Если обмотки во время пуска подключены «звездой», то уменьшатся напряжение и ток в фазах:

После того, как двигатель набрал необходимые обороты, т. е. разогнался, переключаем обмотки со «звезды» на «треугольник», в этом случае получаем совершенно другие значения тока и напряжения:

Рисунок 3 — Временная диаграмма реле времени 80.82

Рассмотрим более подробно реализацию данной схемы на практике. Она применима только для двигателей, у которых на шильдике указано «Δ/Y 380/660В». На Рисунке 4 представлена силовая часть схемы «звезда-треугольник», в которой используется три электромагнитных пускателя.

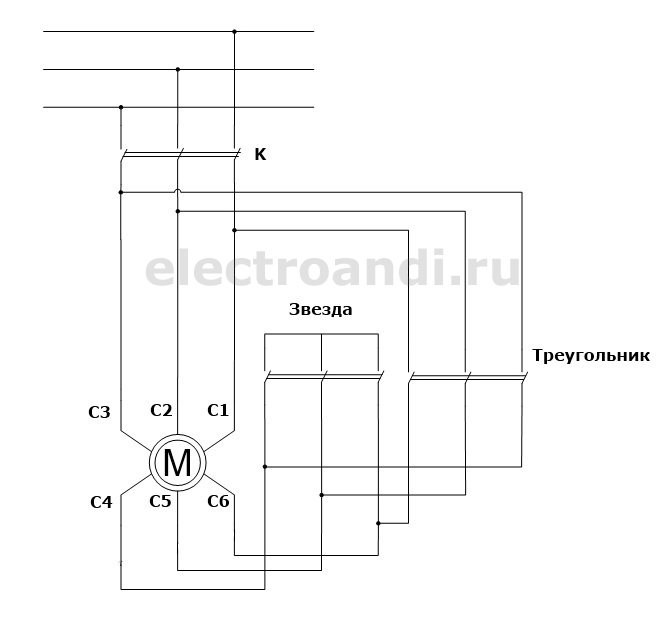

Рисунок 4 — Силовая часть схемы «звезда-треугольник»

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Отличия схем подключения При выполнении соединения трехфазного двигателя способом треугольник обмотки статора присоединяют друг за другом в последовательном порядке. Спрашивайте, я на связи!

Схема управления
