Как отрегулировать фары самостоятельно
Перечислим основные причины, по которым нарушается правильная настройка световых приборов.
- Замена лампы. Достаточно распространенная причина. Большинство водителей не станут искать оригинальную лампочку, полностью соответствующую замененной. А изделие другой марки может излучать свет немного иначе. Из-за этого возможны отклонения.
- Последствия аварии или удара. Регулировка может нарушиться вследствие механического воздействия. Даже незначительный перекос способен критично повлиять на направление светового луча.
- Замена фары. При замене всего прибора в сборке обязательно нужно его отрегулировать. Конечно, это должны были сделать на СТО, но не мешает проверить самостоятельно и при необходимости настроить.
- Естественный износ. В процессе эксплуатации фары и лампы подвергаются вибрации, температурным перепадам, механическим и химическим воздействиям. Всё это может повлиять на их правильную настройку.
- Нарушения центровки автомобиля, ремонт подвески, изменение жесткости, замена шин или дисков (особенно при изменении диаметра).
Во всех перечисленных ситуациях высока вероятность нарушения правильных настроек. Поэтому в указанных случаях следует самостоятельно отрегулировать (или по крайней мере проверить) фары.
Желательно это делать и перед дальней поездкой. И обязательно — если встречные водители предупреждают вас миганием огней. А также — если вы сами чувствуете, что дорожное полотно освещается недостаточно или неравномерно.
Регулировка света фар на праворульном автомобиле
Как отрегулировать ближний свет — точная настройка

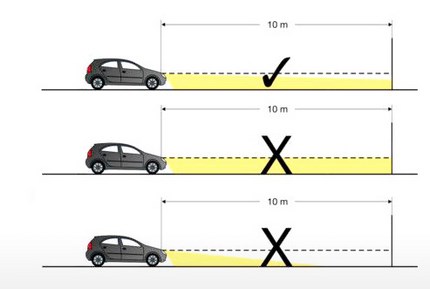

Чтобы отрегулировать ближний свет самостоятельно, необходимо найти абсолютно ровную площадку с расположенной рядом вертикальной поверхностью. Сначала следует подъехать максимально близко к стене. После этого нужно сделать на её поверхности три основные отметки. Две будут соответствовать центрам каждой фары, а третья — центру симметрии вашего автомобиля.
Через каждую точку нужно провести вертикальную линию, а между двумя крайними — горизонтальную. Ещё одну линию нужно провести чуть ниже (в нашем примере это 5 см, но в конкретных ситуациях эта величина может отличаться).
Для более точной разметки линий можно использовать лазерный строительный уровень. Следует также учесть некоторые дополнительные нюансы.
- Бак автомобиля должен быть полностью заправлен.
- Во всех шинах установлено правильное давление.
- В багажнике нет тяжелых вещей.
- Ручной корректор фар на приборной панели выставлен в положение «0».
- В салоне должна быть нагрузка массой примерно 70 кг (соответствовать весу водителя).
При измерениях вместо нагрузки можно посадить на водительское место другого человека. Либо сесть за руль самому, но тогда отрегулировать фары самостоятельно будет затруднительно. Придется воспользоваться помощью напарника.
Более подробно все числовые значения параметров и точные регулировочные расстояния можно посмотреть самостоятельно в разделе 4.3 ГОСТ Р 51709-2001. Некоторые конкретные величины следует брать из инструкции по эксплуатации транспортного средства.
Правила регулировки света фар автомобиля
Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

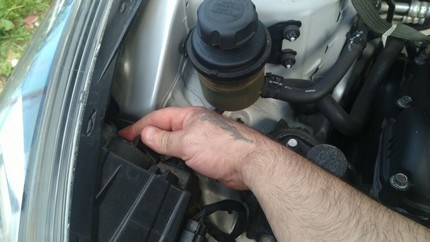

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.
Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).
Регулировки света фар осуществляется в следующем порядке:
- Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
- На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
- На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
- Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
- Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
- Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.
Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.
Как отрегулировать фары. Способы регулировки света фар
- Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
- Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).
Регулировка света фар на праворульном автомобиле
Известно, что на праворульных автомобилях фары устроены таким образом, что часть светового пучка направлена влево и вверх. Устранить эту проблему простой регулировкой фар невозможно, а без этого невозможно и пройти инструментальный контроль. Кроме того, езда с таким светом фар сама по себе небезопасна, поскольку фары при такой регулировке ослепляют встречных водителей.
Если на вашем автомобиле установлены «хрустальные» фары, то их проще всего заменить на аналогичные европейские фары. На сегодняшний день известен только один способ успешной переделки таких фар. Вот как описывает это автор:
Если же на Вашем автомобиле стоят обычные, не «хрустальные» фары, то решить проблему светового пучка гораздо проще. Сделать это можно тремя основными способами.
Первый способ, как и в случае с «хрустальными» фарами, состоит в приобретении и установке фар европейского образца. Этот способ не всегда возможен, предельно прост и достаточно дорог, поэтому описывать его мы не будем.
Два других способа не имеют простого и понятного всем объяснения, но позволяют добиться положительных результатов, что неоднократно проверено на практике.
Первый из них состоит в том, чтобы заклеить непрозрачной пленкой определенную часть стекол фар, закрыв тем самым, ту часть светового пучка, которая светит влево и вверх. На фотографиях показано, как это сделано на автомобиле TOYOTA RAV4:
Однако этот способ, мягко говоря, не улучшает внешнего вида автомобиля, не говоря уже о том, что эти куски пленки могут отвалиться или быть оторваны пионерами.
На следующих фотографиях показано, как располагается лампочка в фаре до ее поворота, и после отрезания усиков и установки в новое положение. Для наглядности, усики на цоколе лампочки закрашены красным маркером.
Однако, на некоторых моделях японских автомобилей, крепление лампочки в фаре устроено таким образом, что опорный бортик в корпусе фары отсутствует, и лампочка держится только на самих усиках. Соответственно, если их отрезать, то лампочка просто провалится в фару.
Эту проблему также можно решить несколькими способами. Первый состоит в том, чтобы сделать в корпусе фары новые углубления для усиков, позволяющие фиксировать лампочку в правильном положении. Этот способ весьма трудоемок и требует специального инструмента и оборудования, например бор-машины. Но зато он не требует переделки самой лампочки и позволяет легко менять ее в дальнейшем.
Другой способ состоит в том, чтобы взамен отрезанных усиков припаять к цоколю лампочки новые. Он тоже довольно трудоемок, поскольку цоколь сделан из металла, который не так-то легко паять, кроме того, не всегда можно быть уверенным в том, что эта пайка будет долго и надежно держаться.
Третий способ состоит в изготовлении простейшей накладки с усиками на цоколь лампочки. Для этого, необходимо приготовить кусок жести, например от старой консервной банки, размерами не меньше чем 6х6 сантиметров. И еще понадобиться двухрублевая монетка, маникюрные ножницы, плоскогубцы, и какая-либо чертилка или маркер.
