Регулировка Фар Пассат б5 Своими Руками Регулировка света фар

Регулировка фар пассат б3 в домашних условиях

Правильная регулировка фар имеет большое значение для безопасности дорожного движения. Точная регулировка фар возможна только при помощи специального регулировочного прибора. Поэтому в данной главе лишь говорится о том, где располагаются места регулировки и какие условия при регулировке должны выполняться.

Разгруженный автомобиль должен быть нагружен массой 75 кг (масса одного человека), расположенной на сиденье водителя.

Топливный бак должен быть заполнен по меньшей мере на 90%.

Переднюю часть автомобиля несколько раз сильно нажать вниз, с тем чтобы пружинное подвешивание подвески передних колес осело. После этого автомобиль несколько метров прокатить.

Кнопку регулировки угла наклона фар поставить на «0».

Рассеиватели не должны иметь повреждений и загрязнений. Рефлекторы должны быть в безупречном состоянии.

Фары могут регулироваться только при ближнем свете. Размер уклона оптической оси для основных фар составляет X = 12 см на расстоянии 10 м, а для противотуманных фар на таком же расстоянии — X = 20 см. У автомобилей с регулируемым дорожным просветом X = 10 см на расстоянии 10 м.

Внимание: У автомобилей с регулированием угла наклона фар рядом с фарой у балки замка имеется вклейка с указанием значения уклона в %. Фары должны регулироваться в соответствии с этим указанием. Значение процента на вклейке относится к расстоянию проецирования, равному 10 м. Например, при значении уклона, равном 1,2%, значение X составляет 12 см.

Фары могут регулироваться как колесиками с насечкой, так и большой отверткой с крестообразным шлицем.

Регулировка Фар Пассат б5 Своими Руками Регулировка света фар

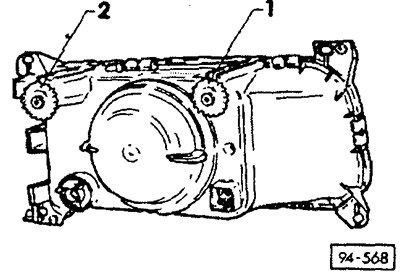

Регулировка фары колесиками с насечкой. Поворотом колесика с насечкой -1- вправо осуществляется перестановка от центра автомобиля наружу: 2 — перестановка по высоте. На рисунке показана левая фара. У правой фары перестановка по высоте должна выполняться наружным колесиком.

У противотуманных фар возможна регулировка направления оптической оси только по высоте. Для этого поворачивать винт -1- — (на рисунке показана левая фара, расположение фары справа — зеркальное). Для уменьшения дальности света поворачивать винт влево.

Рис. 15.41. Регулировка потока света левой фары (более поздние модели): 1 – в вертикальной плоскости; 2 – в горизонтальной плоскости
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Ремонт фары пассат б5 своими руками Причина в том, что заводские фары являются герметичные, а большинство альтернативных, тюнингованных нет, а имеют воздуховоды. Спрашивайте, я на связи!

Как настроить фары самостоятельно пассат б4

Регулировка адаптивных фар?

Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

смотрите на датчик положения кузова, он расположен под днищем, ближе к заднему левому колесу. У меня выскочил шток (пластиковый 1 см в диаметре и длиной около 7-8 см), который идет от датчика к задней балке, был починен за 5 минут. Сам датчик если полетел, то цена вопроса около 3-4 тыс. — это по ссылке, буду на днях смотреть.

Визуально помню когда задние пружины менял к левому рычагу идет палочка 10 см длиной. Сижу думаю я пружины менял от олтрека поставил, навернека там у датчика все сейчас по максимуму, в крайнем положении. Буду смотреть, похоже на причину.

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Valeo 5GL 4 PIN, номер не помню. Могу сегодня посмотреть есть запасной, поисковик в помощь

Re: Регулировка адаптивных фар?

70-75мм. А так пришлось еще винтами чуть поднимать свет. Как много текста получилось. Может кому поможет.

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Регулировка Фар Пассат б5 Своими Руками Регулировка света фар

Регулировка адаптивных фар?

Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

смотрите на датчик положения кузова, он расположен под днищем, ближе к заднему левому колесу. У меня выскочил шток (пластиковый 1 см в диаметре и длиной около 7-8 см), который идет от датчика к задней балке, был починен за 5 минут. Сам датчик если полетел, то цена вопроса около 3-4 тыс. — это по ссылке, буду на днях смотреть.

Визуально помню когда задние пружины менял к левому рычагу идет палочка 10 см длиной. Сижу думаю я пружины менял от олтрека поставил, навернека там у датчика все сейчас по максимуму, в крайнем положении. Буду смотреть, похоже на причину.

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Valeo 5GL 4 PIN, номер не помню. Могу сегодня посмотреть есть запасной, поисковик в помощь

Re: Регулировка адаптивных фар?

70-75мм. А так пришлось еще винтами чуть поднимать свет. Как много текста получилось. Может кому поможет.

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Re: Регулировка адаптивных фар?

Регулировка Фар Пассат б5 Своими Руками Регулировка света фар

Рис. 15.41. Регулировка потока света левой фары (более поздние модели): 1 – в вертикальной плоскости; 2 – в горизонтальной плоскости
Как Отрегулировать Фары На Фольксваген Пассат Б4 ~
Для регулировки света фар используют ся винты, доступ к которым возможен через отверстия в верхней части фары, см. рис. Расположение отверстий для регулировки света фар в горизонтальной (1) и вертикальной (2) плоскостях.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Фары фольксвагена Пассат б5 — как снять, заменить и отрегулировать их своими руками, тюниг фонарей | Ремонт авто — заказ запчастей 1 регулятор вертикального смещения фары; 2 выступ патрона лампы; 3 пружинная защелка; 4 регулятор горизонтального смещения фары. Спрашивайте, я на связи!

Как на пассате б3 самому отрегулировать фары | Библиотека автомастера

Регулировка света фар VW Passat

Регулировка фар имеет большое значение для безопасности движения. Точная регулировка фар мо­жет быть произведена только на специальном обору­довании

Поэтому здесь только показывается, где и при каких условиях можно произвести правильную регулировку фар.

Давление в шинах должно соответствовать пред­писанным значениям.

Незагруженный автомобиль должен быть нагру­жен 75 кг (1 человек) на сидение водителя.

Несколько раз сильно нажать на передок автомо­биля, чтобы осадить пружины передней подвески. После этого прокатить автомобиль на несколько метров.

Установить регулятор дальности освещения на приборной доске в положение «0».

Регулировка Фар Пассат б5 Своими Руками Регулировка света фар
