Достаточно часто мне приходиться помогать с подключением противотуманных фар и прочего дополнительного оборудования. Основной проблемой, с которой сталкиваются начинающие кадеттоводы и не только – подключение реле. Для помощи в данном деле было решено сделать инструкцию для данного процесса, а точнее небольшой цикл постов, посвященных данной тематике.
Задача.
4-контактное обычное реле. Весьма редкий гость на прилавках на сегодняшний день (по крайней мере я редко встречал), но часто встречается в закромах у бывалых водителей совковой эпохи. Выглядит вот так:
Подключение с данным видом реле советую провести по такой схеме:
5-контактное обычное реле. Пожалуй, самый распространённый вид. Выглядит так:
Именно с ним наиболее часто и возникают трудности с подключением. Что еще характерно для этого вида реле, к ним без проблемно можно купить колодку/разъем. Тогда этот набор будет примерно таким:
READ Интернет на теле2 как подключить портфель интернета
В представленных выше схемах использованы следующие условные обозначения:


Универсальное реле поворотов / Блог им. alexey-nla / БайкПост
- электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
- герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
- электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
- временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
- таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
- электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.
Войти на сайт
Принцип работы электронного реле очень простой. Пока оценок нет.
Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. Это связано с особенностями дугообразования при коммутации разных электроцепей. А чисто противотуманки можешь подключить через обычное реле.

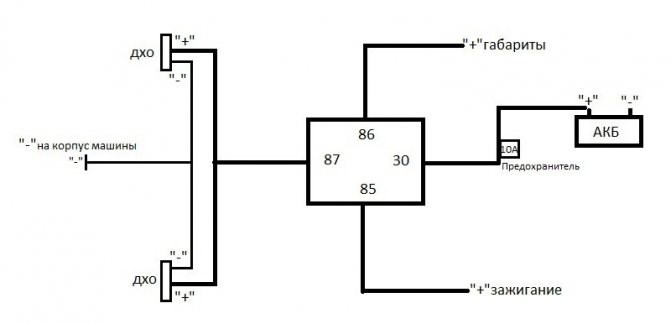

А это собственно и сама схема подключения стандартного 4-х контактного реле:
Силовые реле, импортные и отечественные, выполняют одинаковую функцию. Именно на него надо подавать напряжение для питания потребителей; Контакты 87 и 87А — контакты присоединения потребителей. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах. Это будет расцениваться как внесение изменений в конструкцию транспортного средства.
Они являются составными элементами задающего генератора и цепей управления. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.

Как подключить через реле. Схемы
Подключение сигнала через реле решает сразу же множество проблем, главная из которых – электролиз проводов по причине неблагоприятных условий эксплуатации автомобиля (грязь, влага).
Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.
Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.
А еще интересно: Различные варианты тюнинга двигателя Нивы 21213 и 21214
По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.
Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка.

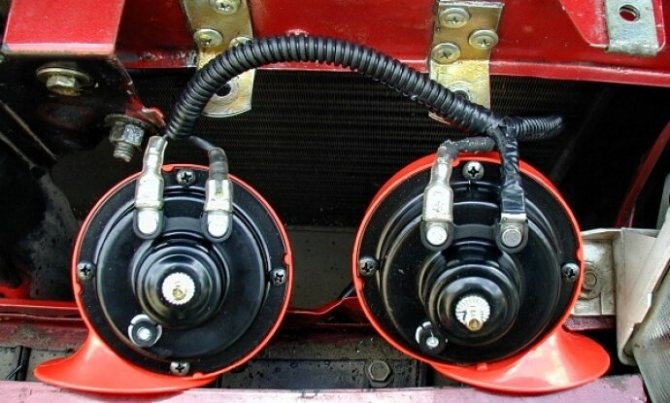

Звуковой сигнал или клаксон — это элемент безопасности, который должен быть рабочим в любом автомобиле. Благодаря этому устройству можно предотвратить ДТП, именно поэтому его работоспособность очень важна. Как быть, если не работает клаксон, и как подключить сигнал после ремонта? Ответы на эти вопросы вы найдете ниже.


Схема подключения четырехконтактного реле поворотов
- сигналы от Волги с «массой» на корпусе
- реле типа 90.3747 с фланцем крепления
- колодка для реле
- клеммы «мама» широкая
- термоусаживаемая трубка (ТУТ)
- провод многожильный сечением 2.5 мм. кв.
- колодка под ножевой предохранитель
- предохранитель на 20 А
- металлический уголок
П О П У Л Я Р Н О Е:
Ранее мы писали о стробоскопах, выпускаемых промышленностью: «АВТО-ИСКРА» и СТБ-1. Сегодня предлагаем посмотреть схему автомобильного стробоскопа для настройки угла опережения зажигания на тиристоре, а вместо стробоскопической лампы используются яркие светодиоды.
Ранее мы опубликовали схемы зарядных устройств для автомобильного аккумулятора.
Сегодня рассмотрим несколько схем с использованием широко распространённой специализированной мс TL494.
Зарядное устройство, рассматриваемое ниже собрано по схеме ключевого стабилизатора тока с узлом контроля достигнутого напряжения на аккумуляторе для обеспечения его отключения по окончании зарядки.

Описываемые далее устройства предназначены для допускового контроля напряжения в бортовой сети автомобиля с номинальным напряжением 12 В, хотя могут использоваться и в других случаях. Они не отображают точного значения напряжения, а лишь указывают, находится ли оно в требуемых пределах. Например, в индикаторе, схема которого показана на рис. а ниже, Подробнее…

Устройство, схема и подключение промежуточного реле | Для дома, для семьи
Проверка реле

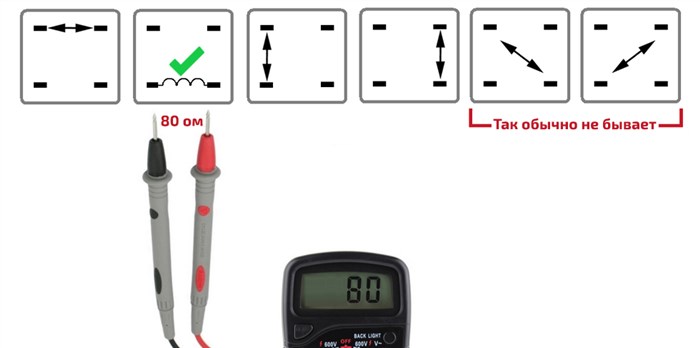

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).
На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.

Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.
Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.
