Простой монтаж
Реле устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если существует вероятность попадания воды на устройство или в помещении повышенный уровень влажности, тогда шкаф должен соответствовать классу защиты ІР55 по ГОСТ 14254.
Вопрос:
Поставил 3фазное реле напряжения, хотел проверить от обрыва нуля. Подключил 3 фазы и ноль, и потом с реле отключил ноль,но цепь управления не разомкнулся! Правильно ли я Сделал ? Реле CKF-BT
Не можем Вам помочь, так как не производим и не реализуем реле CKF-BT, обратитесь пожалуйста к производителю данного устройства. Если у Вас есть вопросы по реле RBUZ, с радостью ответим на них!
Вопрос:
Здравствуйте. Могу ли я установить данное трехфазное реле в частный дом.У меня есть нагрузка в виде 3х фазного 5 квт двигателя

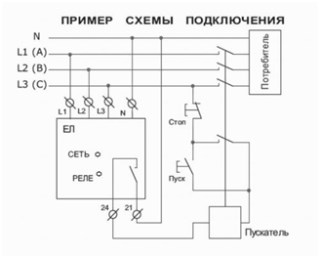

Здравствуйте, можете. В паре с реле необходимо использовать контактор соответствующей мощности.
Вопрос:
Здравствуйте.Можно ли данное реле поставить на ввод в дом,или лучше поставить три однофазных реле на каждую фазу.
Реле напряжения 220в для дома — зубр, digitop, УЗМ, РН-113
Как же правильно выбрать реле контроля фаз для АВР
- Прежде всего, надо определиться со схемой подключения — трехпроводная (без нуля) или четырехпроводная (с нулем).
- Далее надо определиться с контролируемыми параметрами. Для АВР, как правило, достаточно иметь следующий набор параметров в одном реле контроля фаз:
-
контроль чередования фаз;
- контроль обрыва фаз;
- контроль слипания фаз;
- контроль снижения напряжения ниже установленного порога;
- контроль превышения напряжения выше установленного порога;
- регулировка задержки срабатывания (до 10-20 секунд);
- желательна индикация наличия напряжения на каждой из фаз (для схем с нулем).
Оба реле допускают длительное полуторакратное перенапряжение и кратковременное двукратное (до 10 минут).
Е. Н. ВАСИН, главный конструктор ЗАО «МЕАНДР».
Реле контроля напряжения: схема подключения для однофазной и трехфазной сети, устройство, назначение, установка
Как настроить реле напряжения?
Рассмотрим порядок настройки устройства на примере прибора VP-380V. Когда аппарат уже подключен к цепи, нужно подать питание. Затем смотрим на показания дисплея:
- Пока на прибор не подано напряжение, цифры, высветившиеся на нем, мигают.
- Появление на дисплее прочерков может свидетельствовать об изменившемся чередовании фаз, или об отсутствии одной из них.
- Если подключение произведено правильно, а сетевые параметры соответствует норме, по истечении 15 сек происходит замыкание релейного контакта 1-3, и питание начнет поступать на катушку контактора, а затем – в линию.
- Если экран устройства мигает в течение длительного времени, включения контактора не произойдет. Проверьте подключение – скорее всего, где-то была допущена ошибка.
Убедившись в правильности подключения, можно переходить к настройкам. Рядом с экраном реле имеется 2 настроечных кнопки, на которых нанесены треугольные обозначения.
На одной кнопке вершина треугольника направлена вверх, на другой – вниз. Для установки максимального предела отключения нажмите верхнюю кнопку. В таком положении ее нужно держать 2-3 секунды. В центральной части монитора высветится цифра, соответствующая заводскому уровню. После этого, нажимая кнопки, следует установить нужный верхний предел отключения контрольного устройства.
Нижний предел устанавливается аналогичным образом. Программирование прибора произойдет автоматически, через 10 секунд после окончания настройки. При этом все установленные параметры сохранятся в памяти реле.
Трехфазное реле напряжения RBUZ 3F
Как выставить время повторного отключения?

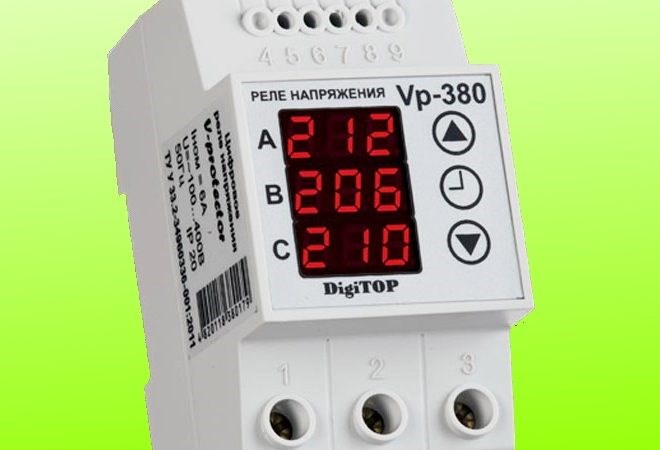

На корпусной части прибора, рядом с дисплеем, имеется кнопка настройки времени повторного включения. Она находится между кнопками ▲ и ▼, обозначена значком часов. После нажатия на нее и удержания на дисплее появится настроечное число, выставленное на заводе. Чаще всего это 15 секунд.
Что дает эта функция? Если, например, на одной фазе произойдет перепад разности потенциалов, превышающий предельные значения, реле отключит питание сети.
После того, как напряжение нормализуется, контрольный прибор включит подачу электричества через тот период, который установлен при заводской настройке (15 секунд). Для изменения значения удерживайте кнопку настройки до появления этой цифры на экране. После этого установите нужную цифру, манипулируя верхней или нижней кнопкой. Шаг изменения, предусмотренный устройством – 5 секунд.
Реле напряжения VP-3F40А трехфазное DigiTOP
1. За каждые потраченные 30 рублей в заказе мы начисляем 1 бонусный рубль .
2. Все бонусы в Личном кабинете, с историей потраченных и полученных бонусных рублей.
3. Никаких ограничений. Бонусы никогда не сгорают и ими в любой момент можно воспользоваться
4. Бонусы привязаны к вашему пользователю в Личном кабинете. Никаких карт, телефонов, секретных кодов. Все просто — накапливайте и платите.
1. Адрес самовывоза: Московская область, Раменский район, Михайловская слобода, Старорязанская улица, д.4
Автобусы и маршрутные такси №324, №558 (от м. Котельники), от ст.Люберцы № 33К до остановки Михайловская слобода
Технические характеристики RBUZ 3F
Особенности распространенных видов реле напряжения
Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.
На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.
В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.
Реле контроля трехфазного напряжения – это незаменимая в хозяйстве вещь. Подключить и настроить его не трудно. Это займет не более получаса, после чего все электрические приборы будут защищены от перепадов напряжения.
Порядок установки

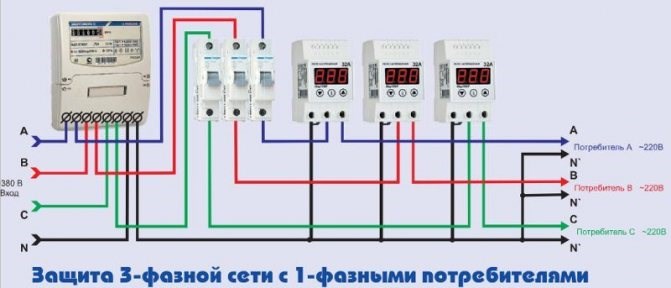

- Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО. Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
- Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.
