Что такое реле контроля фаз, и где его применяют

Реле контроля фаз устанавливается в цепи питания ответственных электродвигателей. Его работа незаметна. Но в случае обрыва одной из фаз данное автоматическое устройство спасет дорогостоящий двигатель от сгорания обмоток.

Реле фазного контроля (РКФ) создано для защиты промышленного и бытового электрооборудования от ненормальных режимов работы питающей сети. Устройство контролируют такие параметры как:

Распространенная сфера применения прибора — это защита асинхронных электрических двигателей. Они неспособны работать от 2 фаз. В таком режиме двигатели быстро выходят из строя. С помощью реле контроля реализуется схема, отключающая мотор при пропаже одной из фаз.

Обратите внимание! По своей задаче РКФ напоминает трехфазное реле контроля напряжения. Оба прибора отслеживают вольтаж в сети. Но реле фазного контроля обладает более широким перечнем настроек и возможностей.

Схема реле контроля фаз

Питающее напряжение Однофазное 220 или двухфазное 380 В
Максимальное допустимое напряжение для контактов 250 В
Предельная мощность внутреннего реле 2,5 кВА
Выходные контакты 1NO и 1NC
Максимальный коммутируемый ток 10 А
Собственное потребление 34 мА
Класс защиты корпуса от пыли и влаги IP 20
Габаритные размеры 9х17,5х6,6 см
Реле контроля фаз: устройство, принцип работы, технические характеристики и схема подключения
При восстановлении параметров сетевого напряжения на основном вводе реле контроля фаз автоматически переключит потребителя с резервного ввода на основной.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Реле контроля трехфазного напряжения: фото и видео обзор, руководство по монтажу своими руками Напротив, с развитием и усложнением оборудования реле становится только востребованней, ведь оно позволяет защитить от поломки дорогостоящие электрические машины. Спрашивайте, я на связи!

Реле контроля напряжения 3 фазное схема подключения — Всё об электрике в доме

  1. Регулируемые. Возможно выставить требуемую уставку срабатывания по напряжению и времени (ЕЛ-11, ЕЛ-12, ЕЛ-13, ЕЛ-15).
  2. Нерегулируемые. Поддерживают только настройки завода изготовителя. Пример подобного устройства — Е-511.

Устройство и принцип работы

Большинство приборов данного типа предназначены для крепления в электрические шкафы защищаемого оборудования. На корпусе предусмотрена защелка под монтаж на DIN рейку. Спереди находятся регуляторы для настройки пределов срабатывания.

Принцип работы устройства основан на непрерывном отслеживании состояния сети. Если напряжение или угол между фазами выходят за критический уровень, защитное устройство сформирует отключающий сигнал и выведет оборудование из работы. Отключение производится с задержкой по времени. Его величина также настраивается.

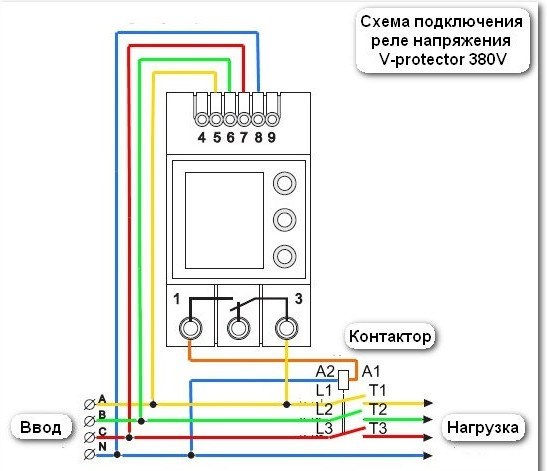

Схема реле контроля фаз

Трехфазное реле напряжения: специфика работы устройства и его ключевые преимущества

Работа трехфазного реле напряжения регулируется с помощью микроконтроллера. Текущие параметры электросети отображаются на цифровом табло. Реле контроля 3 фаз имеет верхнюю и нижнюю границу, при которых наступает мгновенное отключение устройства, обеспечивая тем самым беспроблемную работу оборудования. Трехфазное реле контроля фаз действует по принципу отсекателя фаз.

В каких случаях необходимо подключать прибор?

3-фазное реле приоритета фаз широко применяется для защиты оборудования в быту и промышленной сфере, в частности компрессоров, холодильников, стиральных машин, кондиционеров. Недостаток напряжения приводит к тому, что электродвигатели выходят из строя.

Реле Контроля Обрыва Нуля на 380 Вольт Реле рнпп-311

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как выбрать реле контроля напряжения для защиты электрооборудования на производстве, офисе, в квартире или коттедже | Электротехническая Компания Меандр На дисплее появится цифра обычно 50 В , установленная в заводских условия, которая говорит о том, что реле отключится сразу же, если разница между фазами составит 50 вольт. Спрашивайте, я на связи!

Реле напряжения трехфазное. Купить реле контроля фаз 3-фазное от Новатек-Электро

Преимущества устройства

Если вы решили купить трехфазное реле напряжения, следует заблаговременно изучить преимущества данного устройства:

  • Компактность. 3-фазное реле контроля фаз имеет незначительные габариты. Это устройство занимает гораздо меньше места, чем любой другой стабилизатор.
  • Стабильность работы подключенных электроприборов. Трехфазное реле сглаживает скачки и колебания электросети, обеспечивая на выходе стабильное напряжение. Оборудование остается работоспособным. Подключенное реле никак не влияет на его работу.
  • Простота монтажа. Устройство можно установить внутри щитка на ДИН-рейку. При этом долго возиться с кабелем не придется.
  • Быстродействие. Трехфазное реле напряжения и контроля фаз гарантирует мгновенную реакцию при резком скачке разности подачи тока.
  • Экономичность. По сравнению со стабилизаторами, трехфазные реле потребляют ничтожно маленькое количество электроэнергии. Это весомый аргумент в пользу того, чтобы купить 3-фазное реле контроля фаз.

В целом использование трехфазного реле позволяет мгновенно устранить разность потенциалов в сети, избежав частотного отключения оборудования. С их помощью можно защитить как один, так и целую группу электроприборов, не меняя конфигурацию электропроводки.

Реле Контроля Обрыва Нуля на 380 Вольт Реле рнпп-311

Гарантия на продукцию «Новатек-Электро» — 10 лет. На W-Fi устройства -5 лет. В случае выявления неисправности работы оборудования, вам следует обратиться по телефону: +7 (812) 704-84-04

Астрономический режим — автоматически вычисляется время восхода и заката солнца на основе введенных координат и текущего времени, позволяя управлять освещением без использования внешних датчиков. ( включение / отключение нагрузки с возможностью установки задержки включения / отключения до восхода, после восхода, до заката, после заката).

Электронный программируемый таймер — предназначен для включения/отключения одной или двух нагрузок в предварительно установленные пользователем моменты времени ( в РН-16 ТМ- с учетом сетевого напряжения и РЭВ-302 — освещенности внешнего фотодатчика). С привязкой к реальному времени.

Интеллектуальная система Smart Off обеспечивает отключение устройств при недопустимых перепадах напряжения и блокирует срабатывание реле при незначительных его колебаниях. Исключение ошибочных срабатываний реле при кратковременном снижении напряжения (пусковые просадки). При таких кратковременных снижениях напряжения ниже уставки техники вред не наносится.

Установка времени повторного включения

Есть на корпусе около дисплея еще одна кнопка, с помощью которой можно настроить время на повторное включение реле. Кнопка расположена между кнопками «вверх» и «вниз». На нее нанесен значок в виде часов. Нажимаете на нее, пока не высветится число, установленное на заводе. Обычно это 15 секунд. Для чего необходима данная функция.

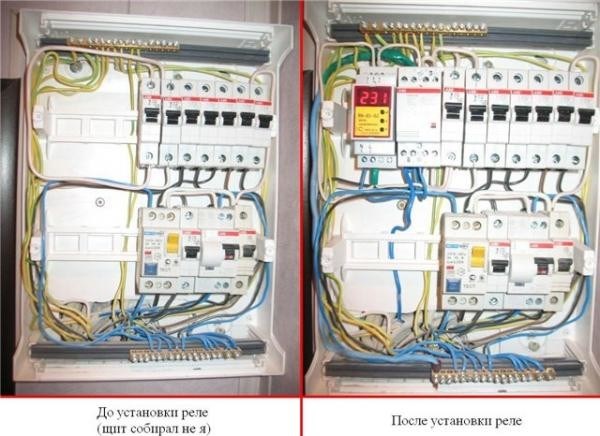

Реле в щитке
