Качество сигнала под контролем — собираем усилитель ТВ антенны
Если разобраться, то ничего сложного в усилителе ТВ сигнала для антенны нет. Простейшая микросхема с питанием на 6 или 12 в либо вовсе не требующая подключения к сети. Так как же он может усиливать сигнал? Попробуем разобрать принцип без сложных терминов.
Антенна передаёт полученный сигнал в трансформатор, а после — в транзистор. Здесь он лишь немного усиливается. Далее проходит через эмиттер, после чего его частота корректируется каскадными транзисторами. Вот, собственно, и всё. Следующая точка его назначения — телевизор.
Можно ли принимать цифровой сигнал комнатной антенной без усилителя
Такой вопрос волнует многих. Нужно сказать, что при правильном подходе можно принимать качественный сигнал не только без антенного усилителя для телевизора. На удалении до 10-15 км от передатчика можно смотреть телевизор даже без антенны, используя вместо неё всего лишь небольшой отрезок коаксиального кабеля. О том, как это сделать, будет рассказано в пошаговой инструкции ниже.
Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.
Основные неисправности приставки цифрового телевидения ремонт своими руками
Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы
ФОТО: instrumentgid.ru При изготовлении усилителя цифрового сигнала своими руками без паяльника не обойтись
Несколько схем антенных усилителей для примера
Для того чтобы не утруждать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый простой вариант, предназначенный для широкополосных антенн.
Следующая схема будет немного сложнее, однако и её можно собрать в домашних условиях.
И напоследок ещё одна. Выглядит всё довольно сложно, однако нужно лишь разобраться в ней. В этом случае собрать такую схему усилителя антенны для цифрового ТВ вполне удастся.
Антенна для радио своими руками: общие принципы изготовления, какие материалы потребуются для работы, как усилить радиосигнал FM в домашних условиях, как сделать из активной антенны пассивную — статья по теме.
Подключение и настройка усилителя антенны к телевизору: как выполнить
ФОТО: regionoperator.ru Блок питания должен быть включён в сеть, чтобы усилитель работал
Комментарии 23
Не понял ))) так локус и все остальные польки они 12v
Мой экземпляр 5в. сейчас многие антенны 5в питание на усилитель.
Спасибо за инфу.
А то у меня делитель модный с питанием но 12 вольт. Для польской антенны.
Купил новую цифровую. А она 5 вольт. Подстава. Разберу делитель поставлю кренку
у меня телек без Т2, купил приставку и активную антенну, не понравилось что блок антенны 9В в сети нужно оставлять включенным(обстоятельства);убрал с провода антенны питание усилителя(коробочку), подключил напрямую к приставке и там активировал питание антенны, всё работает.
ГУД) но в телевизорах к сожалению не добавили такую функцию как питание антенны.
Я о том, что тюнеров «слабых» практически не бывает. Если тюнер t2, антена вышла на диапазон, то всего 10 каналов ловить не должен, должен ловить все. Вообщем, при t2, всё или ничего.
Ps Количество каналов локально по регионам может отличатся.
с такими ресиверами сталкивался, проверялось на одной антенне. знаю так как продаю эти ресиверы.
а то что 10 каналов ловит а 10 нет обусловлено тем что где то рядом находится вышка только с первым работающим мультиплексом. а сигнал от дальней вышки где 20 каналов приставка не ловит, хотя если к этой же антенне подключить другую приставку она будет принимать 20 каналов.
Прочитайте пожалуйста еще раз внимательно статью)
телевизор у меня с dvb-t2
на данный момент работает всего два мультиплекса
т.е. 20 каналов тв и 3 радио.
ну и в Москве и в крупных городах все намного проще, достаточно домашней антенны или да же куска проволоки! я же живу в отдалении от вышки примерно 70 км.
В некоторых тюнерах есть фича — активное питание антенны. Включаешь опцию и ничего больше не нужно делать)
это да, знаю) в цифровых приставках DVB-T2, почти во всех есть, а вот в самом телевизоре нет к сожалению, поэтому и пришлось умудряться)
Привет. Купил магазиный питатель через usb но все равно только 10 каналов показывает, а если подключаеш так же но через приставку то ловит все 20 почему так. Телевизор POLAR.

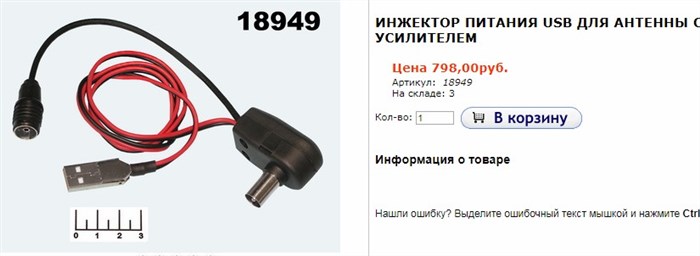

Унифицированный антенный инжектор питания своими руками
Дед клуб
Всем доброго времени суток! Я, Вячеслав Юрьевич, или просто В.Ю. приглашаю Вас в свой блог. Почему блог так называется? Я дедушка и, как все деды, люблю поговорить о былом и поучить молодёжь. Читайте мои посты с советами обо всём, а особенно о здоровье. До новых встреч!
Простое решение – сделать из активной антенны пассивную.

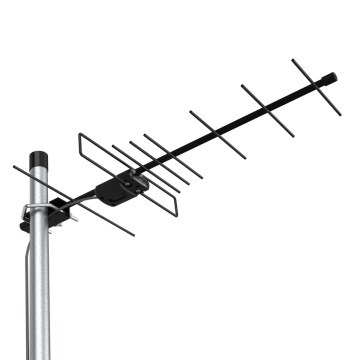

Это широкополосная антенна имеет два диапазона и соответственно монтажные платы согласования и усиления метрового диапазона волн 50 – 220 МГц и дециметрового диапазона 470 – 800 МГц. На нижнем диапазоне задействованы метровые усы-вибраторы, а на высоком диапазоне работает антенна «волновой канал» (Уда-Яги).
Задача — упростить антенну. Сделать её малогабаритной и надёжной, приспособить к приёму эфирных цифровых каналов.
Но перед тем, как сделать пассивную антенну я воспользовался волшебным кольцом из металлопласта (Простая самодельная антенна для эфирного цифрового телевидения), чтобы удостовериться, что в этом месте приём без антенного усилителя возможен, а заодно проверить работоспособность приёмного тракта.
Это колечко приняло не только цифровые мультиплексы с расстояния 80 км, но и дублирующие боковые, расположенные на расстоянии 20 км.
1. Избавляюсь от усов-вибраторов метрового диапазона. Все телевизионные каналы этого участка волн уже перенесены в цифровой мультиплекс дециметрового диапазона. Антенна сразу приняла форму, удобную в работе.
2. На петлевом вибраторе вскрываю коробочку с надписью «Меридиан». Вынимаю плату усилителя. Он широкополосный, селективные компоненты — катушки индуктивности отсутствуют, поэтому плохая помехоустойчивость. Аккуратно под корень выкусываю соединяющий (он ещё пригодится) и подводящий коаксиальный кабель. Удаляю провод питания усилителя с дроссельной вставкой и самим блоком питания.
4. Соединяю коаксиальный кабель, идущий непосредственно от телевизора с U -коленом согласно рисунку или фото. 1,2 — соединения с алюминиевой петлёй, 3 — оплётки коаксиальных кабелей скручиваю вместе, 4 — U-колено из коаксиального кабеля, 5 — коаксиальный кабель снижения.
5. Коаксиальную петлю, и коаксиальный кабель снижения прикручиваю к петле Пистолькорса, используя шайбы с нейтральным покрытием. При непосредственном соединении меди и алюминия контакт со временем пропадёт. Паяльник не использую. Бандаж оплёток коаксиального кабеля выполняю медным лакированным проводом.
6. Проверяю работу антенны, подвесив её под коньком дома, настраиваясь на приём цифровых эфирных каналов, выборочно из каждого мультиплекса выбираю канал и записываю уровни и качество сигналов. Всё работает, уровни с запасом.
7. А теперь самое интересное. Выкручиваю директоры и опять измеряю уровни сигнала и его качество, и прихожу к выводу, что они не изменились.
