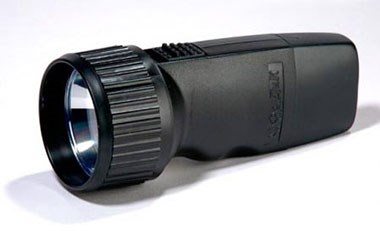

В качестве образца возьмём аккумуляторный фонарик фирмы «ДиК», «Люкс» или «Космос» (см. на фото). Этот карманный фонарик, малогабаритный, удобный в руке и с достаточно большим рефлектором — 55,8 мм в диаметре, светодиодная матрица которого имеет 5 белых светодиодов, что обеспечивает хорошее и большое пятно освещения.
Кроме того форма фонарика всем знакома, а многим ещё с детства, одним словом — бренд. Зарядное устройство находится внутри самого фонарика, стоит только снять сзади крышку и воткнуть его в розетку. Но, ни что не стоит на месте и эта конструкция фонарика тоже претерпела изменений, особенно его внутренняя начинка. Последняя модель на данный момент — ДИК АН 0-005 (или ДиК-5 ЕВРО).
Конечно, при таких характеристиках фонарик не мог долго светить, его максимум хватало на 1 час, особенно первые модели.
Что же такого есть в последней модели фонарика ДИК АН 0-005?
Ну во-первых — светодиодная матрица из 5 светодиодов, в отличие от 3-х или лампочки накаливания, что даёт значительно больше света при меньшем токе потребления, а второе — в фонарике стоит всего лишь 1 пальчиковый современный Ni-MH аккумулятор на 1,2-1,5 В и ёмкостью от 1000 до 2700 мА/ч.
Некоторые спросят, а как же пальчиковый аккумулятор на 1,2 В может «зажечь» светодиоды, ведь чтобы они ярко светили надо примерно 3,5 В? По этой причине в более ранних моделях ставили последовательно 3 аккумулятора и получали 3,6 В.
Но, тут уже не знаю кто первый придумал, китайцы или кто-то другой, сделать преобразователь (умножитель) напряжения с 1,2 В до 3,5 В. Схема простая, в китайских фонариках это всего лишь 2 детали — резистор и радиодеталь похожая на транзистор с маркировкой — 8122 или 8116, или SS510, или SK5B. SS510 — это диод Шоттки.
Светит такой фонарик хорошо, ярко, и что не маловажно — долго, а циклов заряд-разряд не 150, как в предыдущих моделях, а на много больше, что увеличивает срок службы в разы. Но!! Чтобы светодиодный фонарик служил долго, надо вставлять его в розетку с 220 В в выключенном состоянии! Если этого правила не придерживаться то при зарядке можно легко сжечь диод Шоттки (SS510), а часто заодно и светодиоды.
Мне однажды пришлось ремонтировать фонарик ДИК АН 0-005. Не знаю точно, что послужило причиной выхода его из строя, но предполагаю, что воткнули его в розетку и забыли на несколько суток, хотя по паспорту заряжать надо не более 20 часов. Короче — вышел из строя аккумулятор, потёк, и сгорело 3 светодиода из 5, плюс преобразователь (диод) тоже перестал работать.
Схема не нова, она давно уже существует, я её только использовал в этом фонарике. Правда, вместо 2 радиодеталей, как у китайцев, у меня получилось 3, зато дармовые.

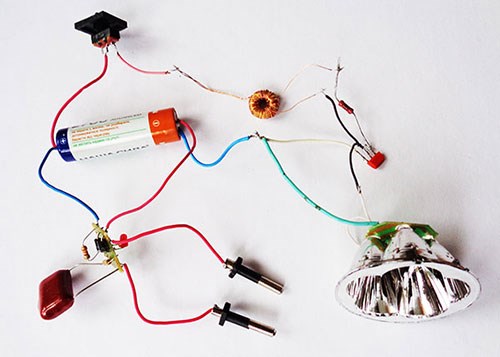

Электрическая схема, как видите, элементарная, самая сложная вещь — это намотать ВЧ-трансформатор на ферритовом кольце. Кольцо можно использовать со старого импульсного блока питания, от компьютера, или от энергосберегающей нерабочей лампочки (см. фото).
Схема китайского фонарика с зарядкой от сети
- высоковольтные диоды VD1, VD2 типа 1N4007 можно заменить КД105Б, В, Г или КД209Б, В; КД226В, Г, Д;
- высоковольтный конденсатор С1 номиналом 0,68. 1,5 мкФ х 400. 630 В;
- резисторы, типа МЛТ-0,25, R1 номиналом 560. 620 кОм, R2 — 220. 330 Ом;
- светодиод HL1 любой миниатюрный.
Зарядное устройство для аккумуляторных батарей 6В — схема
Для уменьшения степени нагрева в ЗУ применены два резистора по 15 Ом мощностью 2 Вт, включенных параллельно.
В этом устройстве применены импортные оксидные конденсаторы Реле берите с напряжением срабатывания 12 В. Диоды 1N4007 (VD1 — VD5) заменимы любыми, выдерживающими ток, минимум вдвое больший зарядного. Вместо микросхемы КР142ЕН12А можно использовать LM317. Ее надобно разместить на теплоотводе, площадь которого зависит от зарядного тока.

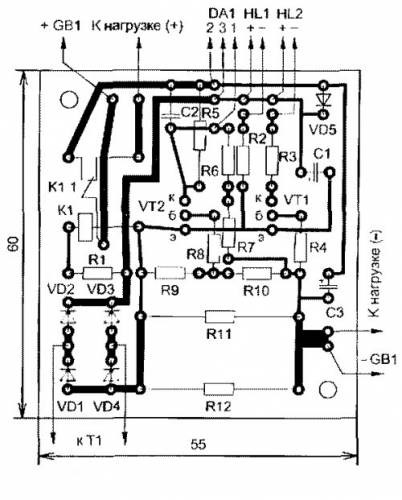

Сетевой трансформатор должен обеспечивать на вторичной обмотке переменное напряжение 15-18 В при токе нагрузки от 0,5 А. Все детали, за исключением сетевого трансформатора, микросхемы и светодиодов, смонтированы на печатной плате из одностороннего фольгированного стеклотекстолита размерами 55×60 мм.
Всю начинку зарядного разместил в пластиковом корпусе подходящих размеров, на переднюю панель вывел светодиоды, кнопку питания, предохранитель и клеммы подключения АКБ 6 вольт. Сборка и испытание — Николай К.
Светодиодный аккумуляторный фонарь — схема, ремонт, как сделать
В качестве образца возьмём аккумуляторный фонарик фирмы «ДиК», «Люкс» или «Космос» (см. на фото). Этот карманный фонарик, малогабаритный, удобный в руке и с достаточно большим рефлектором — 55,8 мм в диаметре, а светодиодная матрица состоит из 5 белых светодиодов, что обеспечивает хорошее свечение и большое световое пятно.
Кроме того форма этого фонарика очень многим знакома, ещё с детства, одним словом — бренд. Зарядное устройство находится внутри корпуса, стоит только снять сзади крышку и воткнуть фонарик в розетку. Но, ни что не стоит на месте и эта конструкция фонарика тоже претерпела изменений, особенно его внутренняя начинка. Последняя модель на данный момент — ДИК АН 0-005 (или ДиК-5 ЕВРО).
Конечно, при таких характеристиках фонарик не мог долго светить, его максимум хватало на 1 час, особенно не отличались длительностью свечения первые модели.
Ну во-первых — это светодиодная матрица из 5 светодиодов, в отличие от 3-х, или лампочки накаливания, что даёт значительно больше света при меньшем токе потребления, а второе — в фонарике стоит всего лишь 1 пальчиковый современный Ni-MH аккумулятор на 1,2 — 1,5В, ёмкостью от 1000 до 2700 мА/ч.
Некоторые спросят, а как же пальчиковый аккумулятор на 1,2В может «зажечь» светодиоды, ведь чтобы они ярко светили надо примерно 3,5 В? По этой причине в более ранних моделях ставили последовательно 3 аккумулятора и получали 3,6 В.
Но, тут уже не знаю кто первый придумал, китайцы или кто-то другой, сделать преобразователь (умножитель) напряжения с 1,2 В до 3,5 В. Схема простая, в китайских фонариках это всего лишь 2 детали — резистор и радиодеталь похожая на транзистор с маркировкой — 8122 или 8116, или SS510, или SK5B. Поискал в интернете и вроди бы SS510 — это диод Шоттки.
Схема не нова, она давно уже существует, я её только использовал в этом фонарике. Правда, вместо 2 радиодеталей, как у китайцев, у меня получилось 3, зато дармовые.
Электрическая схема, как видите, элементарная, самая сложная вещь — это намотать ВЧ-трансформатор на ферритовом кольце. Кольцо можно использовать со старого импульсного блока питания, от компьютера, или от энергосберегающей нерабочей лампочки (см. фото).
Внешний диаметр ферритового кольца 10-15 мм, толщина примерно 3-4 мм. Надо намотать 2 обмотки по 30 витков проводом 0,2-0,3 мм, т. е. мотаем сначала 30 витков, затем делаем отвод от середины и ещё 30. Если ферритовое кольцо берёте с платы люминесцентной лампочки — лучше использовать 2 штуки, сложить их вместе. На одном кольце тоже схема будет работать, но свечение будет слабее.
