Конструкция и ремонт источников бесперебойного питания фирмы АРС (часть 2)
Таблица 1. Основные технические данные ИБп класса Back-UPS
Принципиальная схема ИБП Back-UPS 250I, 400I и 600I практически полностью приведена на рис. 2-4. Многозвенный фильтр подавления помех электросети состоит из варисторов MOV2, MOV5, дросселей L1 и L2, конденсаторов С38 и С40 (рис. 2). Трансформатор Т1 (рис. 3) является датчиком входного напряжения.
Его выходное напряжение используется для зарядки аккумуляторов (в этой цепи используются D4…D8, IC1, R9…R11, С3 и VR1) и анализа сетевого напряжения.
Если оно пропадает, то схема на элементах IC2…IC4 и IC7 подключает мощный инвертор, работающий от аккумулятора. Команда ACFAIL включения инвертора формируется микросхемами IC3 и IC4. Схема, состоящая из компаратора IC4 (выводы 6, 7, 1 ) и электронного ключа IC6 (выводы 10, 11, 12), разрешает работу инвертора сигналом лог. «1», поступающим на выводы 1 и 13 IC2.
1 — UPS SHUTDOWN. ИБП выключается, если на этом выводе появляется лог. «1» в течение 0,5 с.
2 — AC FAIL. При переходе на питание от батарей ИБП генерирует на этом выводе лог. «1».
3 — СС AC FAIL. При переходе на питание от батарей ИБП формирует на этом выводе лог. «0». Выход с открытым коллектором.
4, 9 — DB-9 GROUND. Общий провод для ввода/вывода сигналов. Вывод имеет сопротивление 20 Ом относительно общего провода ИБП.
5 — СС LOW BATTERY. В случае разряда батареи ИБП формирует на этом выводе лог. «0». Выход с открытым коллектором.
6 — ОС AC FAIL При переходе на питание от батарей ИБП формирует на этом выводе лог. «1». Выход с открытым коллектором.
Выходы с открытым коллектором могут подключаться к ТТЛ-схемам. Их нагрузочная способность до 50 мА, 40 В. Если к ним нужно подключить реле, то обмотку следует зашунтировать диодом.
Обычный «нуль-модемный» кабель для связи с этим портом не подходит, соответствующий интерфейсный кабель RS-232 с 9-штырьковым разъемом поставляется в комплекте с программным обеспечением.
Бестрансформаторный блок питания на 12 Вольт своими руками в домашних условиях

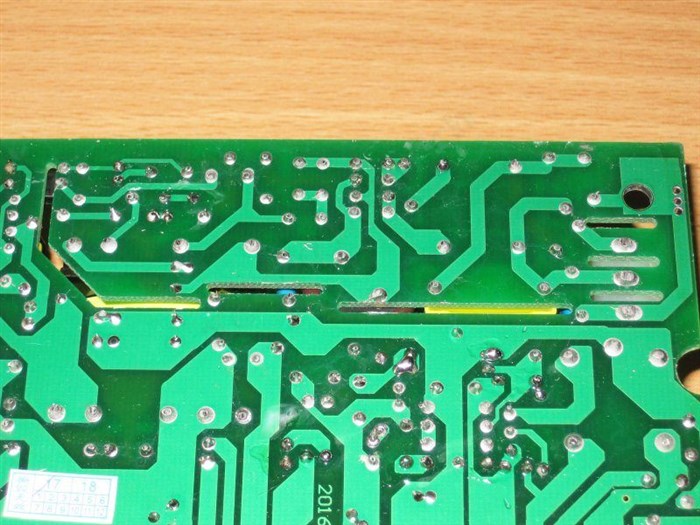

КАЛИБРОВКА И РЕМОНТ ИБП
Установка частоты выходного напряжения
Для установки частоты выходного напряжения подключить на выход ИБП осциллограф или частотомер. Включить ИБП в режим работы от батареи. Измеряя частоту на выходе ИБП, регулировкой резистора VR4 установить 50 ± 0,6 Гц.
Установка значения выходного напряжения
Включить ИБП в режим работы от батареи без нагрузки. Подключить на выход ИБП вольтметр для измерения эффективного значения напряжения. Регулировкой резистора VR3 установить напряжение на выходе ИБП 208 ± 2 В.
Установка порогового напряжения
Установка напряжения заряда
Установить на входе ИБП напряжение 230 В. Отсоединить красный провод, идущий к положительному выводу аккумулятора. Используя цифровой вольтметр, регулировкой резистора VR1 установить на этом проводе напряжение 13,76 ± 0,2 В относительно общей точки схемы, затем восстановить соединение с аккумулятором.
Типовые неисправности
Типовые неисправности и методы их устранения приведены в табл. 2, а в табл. 3 — аналоги наиболее часто выходящих из строя компонентов.
Пошаговый алгоритм действий
Схемы и пояснения

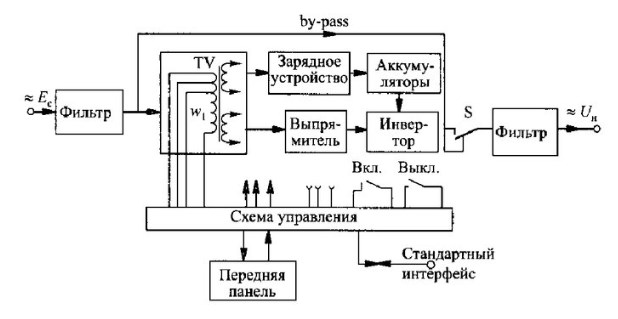

Здесь инвертор и фильтр высших гармоник представлены как два разных блока, хотя на практике нередко они объединены в один узел.
Бесперебойное питание обеспечивается переключением с сетевого источника на ИБП, производящимся при изменениях сетевого напряжения — его падении или полном исчезновении. Некоторые приборы отсекают и скачки напряжения, переводя питание потребителей на ИБП до тех пор, пока сетевое напряжение не придет в норму.
Для переключения питания используется реле, на которое постоянно подается напряжение из сети.
При его значительном падении или отключении контакты реле переключают питание на ИБП, а при появлении напряжения — вновь замыкаются и включают подачу тока из сети.
Полезное видео на эту тему

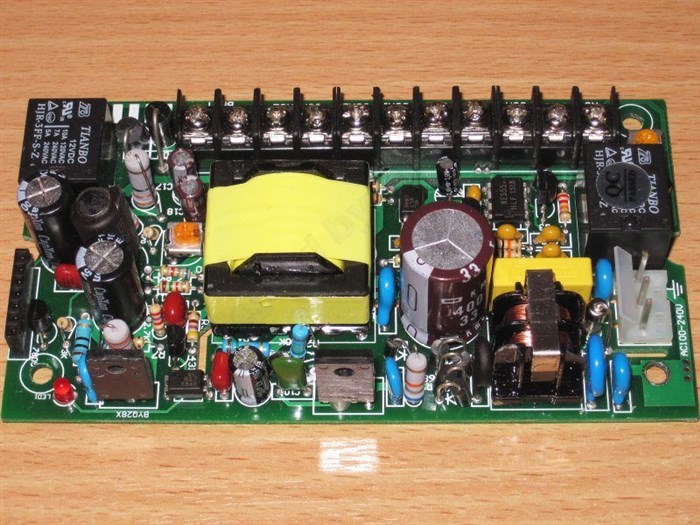

Небольшой блок бесперебойного питания для систем контроля доступа. Обзоры. Купоны на скидки. Фото и видео обзоры блоков питания
ИБП под автомобильный аккумулятор
Однако умельцы все равно стремятся из автомобильного аккумулятора б/у собрать ИБП. Для работы необходимо:
- обслуживаемая АКБ для авто в специальном футляре;
- соединительный провод сечением 4 мм2;
- клеммы, разъемы;
- вентилятор охлаждения напряжением 12 В – 2 шт.;
- инструменты для монтажа.
Выбрать аккумулятор, предусмотреть, чтобы разряд ограничивался 20 % от емкости. Необходимо предусмотреть меры безопасности. Работу вести на оборудовании, отключенном от линии питания с видимым разрывом. Как сделать ИБП линейки Back-UPS (APC) из автомобильного аккумулятора, предлагаем последовательность:
- Убрать из гнезда комплектный АКБ, его можно будет в дальнейшем использовать.
- Подготовленную, заряженную, в декоративном и устойчивом корпусе батарею установить около корпуса блока ИБП.
- Подготовить провода, установить клеммы.
- Вместо аккумулятора в блок поставить 2 вентилятора, на вытяжку и приток, соединить их с аккумуляторами через разъемы. Прорезать вентиляционные щели в корпусе.
- Поместить проводку в защитный рукав, установить оборудование на место, так, чтобы был доступ к вентиляционным щелям. Соединить оборудование, вначале с ИБП, потом с батареей, соблюдая полярность, первым плюсовой провод.
- Подключить потребителя и сеть.
Как применить автомобильный аккумулятор для ИБП газового котла
В качестве внешних источников питания в схему можно включать автомобильные аккумуляторы, при условии, что для них устроен отдельный шкаф с вытяжкой. Это исключает образование взрывоопасной смеси в помещении.
Рабочие схемы
- тонкие пластины автомобильного аккумулятора быстро разрушаются, работая в режиме ИБП;
- авто АКБ в сети ИБП постоянно недозаряжен, при восстановлении емкости при пониженном напряжении закипает;
- выделение водорода в атмосферу помещения может привести к взрыву от искры, если достигнута критичная концентрация газа;
- автомобильный жидкий АКБ разряжается быстрее гелевого от ИБП.

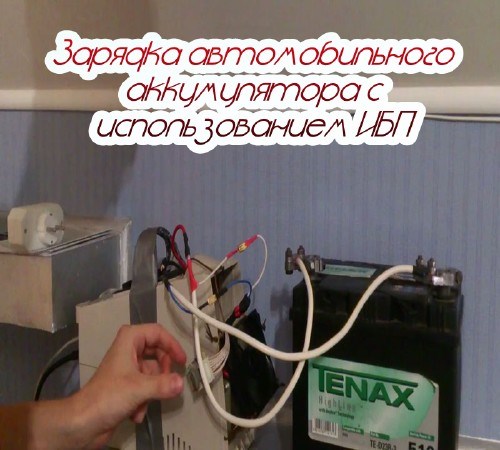

Можно ли зарядить аккумулятор ИБП автомобильной зарядкой
Какими отличиями обладает зарядное устройство ИБП и можно ли его применять для зарядки автомобильного аккумулятора? Можно, если воспользоваться функцией постоянного тока. Тогда аккумулятор будет получать заряд долго, но зарядится полностью. Если воспользоваться постоянным напряжением, максимальное значение 13,8 В не позволит выполнить полную зарядку.
Зарядить автомобильный аккумулятор, используя ИБП можно, используя схему поочередного насыщения нескольких аккумуляторов, в схеме для газового котла. Тогда зарядное для автомобильного аккумулятора используется поочередно к накопителям, но тот прибор, что работает в паре с ИБП, не должен одновременно подзаряжаться.
На многочисленных форумах предлагают использовать ИПБ для зарядки автомобильного аккумулятора, выполнив электронную схему переключения своими руками. Важно чтобы была отсечка работы АКБ в схеме и подзарядкой. Если внешняя батарея одна, на время заряда автомобильным ЗУ защитный блок должен отключаться от потребителя должен отключаться.
Пользователи советуют использовать в схеме ИБП автомобильную батарею б/у или восстановленную. Так можно продлить срок службы автомобильной АКБ и научиться управлять процессом зарядки ИБП своими руками.
Источники бесперебойного питания устанавливаются перед оборудованием, которое должно сохранить рабочие параметры после отключения сетевого питания. Устройство укомплектовано аккумулятором и электронной схемой контроля параметров и переключения на резервный источник. Можно ли подключить автомобильный аккумулятор к ИБП?
