Подключение розетки на 380 вольт
Подключая розетку на 220В все предельно просто – что-либо напутать с двумя проводами практически невозможно. И даже если подводятся 3 провода, то среди них требовалось определить только проводник заземления и подключить его к соответствующему контакту.
Правильно подключить трехфазную розетку гораздо сложнее. В зависимости от исполнения проводки – с заземляющим проводником или без – подключать придется 4 или 5 проводов, 3 из которых будут фазными.
Здесь очень важно не допускать ошибок, ведь если перепутать контакты и подключить фазу к клемме заземления или ноля, то возникнет довольно опасная ситуация с возможностью получения серьезной электротравмы и поломки важного электроприбора.
Розетка 380 вольт: обозначение, маркировка, подключение от розетки на 220В
Как подключать розетку на 380В: основные правила

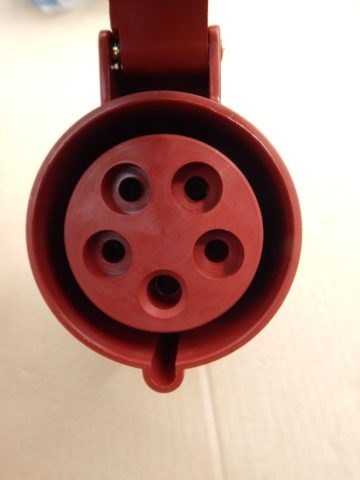

Для электропотребителей, рассчитанных на 380 вольт в России и странах СНГ в основном применяют розетки 3 типов. Более подробно рассмотрим подключение розеток только отечественных марок РС 32 и 3Р+РЕ+N. Аналогичные импортные модели, к примеру, Legrand весьма дорогостоящие и их устанавливают редко, как правило, исходя из эстетических соображений — выглядят они посимпатичнее.
При выборе розетки необходимо предполагать ее соответствие вилке подключаемого электроприбора. Можно также купить вместе с розеткой подходящую вилку и впоследствии заменить ею установленную штатную.
При подключении розетки на 380В необходимо:
- Отключить в цепи напряжение и проконтролировать его отсутствие вольтметром или индикаторной отверткой.
- К контактам с маркировкой L1, L2, L3 подключить фазы A, B, C. Порядок подключения, очередность фаз может повлиять на направление вращения электродвигателя. Но чтобы изменить вращение ротора, понадобится только поменять местами 2 любые фазы на контактах автомата или магнитного пускателя.
- К контакту с пометкой N подключить ноль.
- К контакту, маркированному PE или помеченному характерным значком заземляющего контура, подключить защитный заземляющий проводник.
Типы трехфазных разъемов
Существуют еще импортные розетки, но они дороже отечественных. Их применение обусловлено требованиями дизайна, либо наличием у прибора соответствующей вилки.
Еще один важный момент различия розеток – определенный ток, на который они рассчитаны. Нужно, чтобы это значение превышало максимальный ток подключаемого электрооборудования.
Так же розетки контактов 32а делятся по способу установки на внутренние и наружные. Внутреннего исполнения пользуются большим спросом, так как удобны в эксплуатации, но для их монтажа требуются дополнительные трудозатраты, а именно: высверливание отверстия в стене для подрозетника, его закрепление с помощью алебастра и монтирование розетки в установочную коробку.
Трехфазная розетка — устройство, виды раземов и схема подключения
Устаревший способ подключения
Новая система заземления TN-S обязывает потребителей подключать электрооборудование силовым кабелем с пятью жилами, одна из которых будет заземлением (PE), а остальные четыре – как прежде: три фазы (L1, L2, L3) и ноль (N). Таким образом, появились розетки 380 вольт с пятью контактами, обозначенными в прежнем виде с обеих сторон корпуса разъема.
Это самое современное и удобное соединение, потому что оно экономит время электрика, сокращает трудозатраты и позволяет исправить ошибку при подключении.
Есть модификация розеток, где вместо рычажков на каждом контакте имеются отверстия под плоскую отвертку. Тогда, помещая провод в гнездо, следует вставить в паз отвертку с плоским жалом, а затем поднять ручку инструмента вверх. В этот момент произойдет прорезание изоляции. Останется только вынуть отвертку и проверить прочность контакта подергиванием кабеля.
Устройство розетки

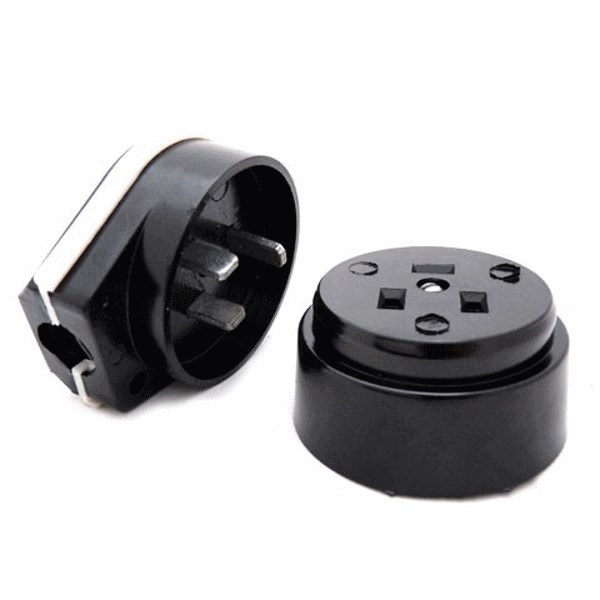

Трехфазные устройства могут разниться дизайном, однако они всегда имеют не меньше четырех контактов. Три контакта относятся к фазным, а четвертый является заземлительным. На рисунке ниже показан трехфазный разъем с вилкой. Эти устройства в совокупности образуют разъемные контакты.
Выбор нужного количества разъемов осуществляется в соответствии со следующими рекомендациями:
- Для подключения по «треугольной» схеме понадобится четыре разъема (три фазы — A, B, C – и защитный ноль PE).
- Если схема выполнена в виде «звезды», нужно пять гнезд (три фазы — A, B, C, ноль — N и защитный ноль PE).
- Если нужно очень качественно защититься от поражения электричеством, используются семь разъемов (три фазы с тремя нулями и PE). При этом каждая фаза оснащается отдельным УЗО.
Разъем с четырьмя контактами используется только в схемах присоединения нагрузки «треугольником». Пять контактов можно применять как в случае с «треугольником», так и со «звездой». Электропитание подключается только к определенным клеммам. После этого через розетку можно подключать всевозможные электрические устройства.
Провода, подключаемые к трехфазному разъему, должны иметь диаметр не менее 2,5 квадратных миллиметров. В случае же с высокими нагрузками потребность в диаметре может возрасти до 6 квадратных миллиметров.
Классификация розеток осуществляется по следующим признакам:
Как подключить розетку на 380 вольт
- Отключаем в щитке напряжение. Тестируем напряжение индикаторной отверткой.
- На контакты L1, L2, L3 подключаем фазы A, B и C. Причем последовательность произвольная (она влияет лишь на то, в какую сторону будет вращаться электрический двигатель).
- Ноль подключаем к контакту N.
- Заземляющий проводник подключаем к PE.
- Подаем электропитание, тестируем фазу, измеряем напряжение на клеммах.
Виды разъемов
Силовые розетки и вилки на 380 В подбираются исходя из нормативов безопасности. Ниже рассмотрим характеристики таких приборов, их достоинства и недостатки.
Силовые разъемы РШ-ВШ
Данная модель штепсельного типа относится к силовым разъемам с тремя фазами. Используется для подключения как бытовой, так и промышленной техники. Штепсельные соединения предназначены для сетей с напряжением до 380 В и номинальным током от 25 до 30 А. Применяются винтовые кабельные зажимы, благодаря которым контакты становятся особенно надежными. РШ-ВШ имеют карболитовые корпусы.
Контактная часть может быть плоской и выполняться в виде цилиндра. Также выпускаются комбинированные контакты. Применяются зажимы на пружинах, что увеличивает качество электрических соединений. Для защиты от детей применяются специальные пробки, прикрывающие розеточные гнезда.
Обратите внимание! Штепсельные разъемы рекомендуется покупать парами. При этом элементы пар должны подходить друг другу.
Стоимость РШ-ВШ составляет примерно 100 рублей, что дешевле аналогичных конкурирующих моделей. Минусом РШ-ВШ является их цвет — он черный. Такой цвет далеко не всегда совпадает с дизайном помещения. Чаще всего РШ-ВШ используется в технических или подсобных помещениях, но разъем можно использовать и на кухне (к примеру, для подачи напряжения на электроплиту).
Силовые разъемы ССИ-125
Маркировка указывает на следующую информацию: силовой соединитель IEK стационарного типа для 32-амперного номинального тока. Разъем предназначен для пяти полюсов, трех фаз, земли и нейтрали.
Модификация эксплуатируется при напряжении до 380 В и относится к классу защиты IP44. Степень защиты свидетельствует о возможности использования ССИ-125 в условиях повышенной влажности.
Разъем фиксируется на стене при помощи дюбелей. На три фазы можно подключать любую технику, в том числе электрические двигатели, станки, насосное и котельное оборудование, тепловые пушки и электропечи. Мощность оборудования может находиться в промежутке между 63 и 125 А.
Клеммы защищаются сальниками. Фиксация каждой жилы осуществляется при помощи прижимных винтов. Это не слишком надежный вариант, поскольку во время прижатия винт слегка деформирует жилу. Поэтому рекомендуется использовать другой тип винтового соединения — с окольцовкой провода и с прижимной пластинкой.
Обратите внимание! Если подключаются многопроволочные жилы, не обойтись без наконечника.
