Ящик для электрических автоматов — виды, характеристика боксов советы по выбору и монтажу
Встраиваемые коробы всегда отлично смотрятся, но использовать их во многих ситуациях невозможно, так как нужно делать большое отверстие в стене.
Среди основных разновидностей бокса для автоматических выключателей выделяется огромное количество вариантов. Мы выделим несколько основных функций и особенностей, на которые стоит смотреть во время выбора:
- Стальные коробы, которые создают дополнительную защиту.
- На конструкции может встречаться замок, благодаря которому можно ограничить доступ автоматам, которые там находятся.
- Степень защиты IP 40 предусмотрена для многих изделий. Но, эти значения могут быть изменены в зависимости от надобности.
- Пластиковые боксы являются самыми распространенными. На это есть несколько причин: они имеют красивый внешний вид, доступная стоимость, по функциональности нет вопросов.
- Помните о том, что в некоторых коробках заранее устанавливают ДИН-рейку, если ее нет, придется докупать самостоятельно. Мы рекомендуем покупать вместе с ней, так как это существенно упрощает процесс монтажа.
Обратите внимание! Если вы выбираете пластиковые боксы, они не должны распространять горение. Это может привести к серьезному пожару.
Уличная розетка: установка, степени защиты
- А – корпус из негорючего пластика или металла;
- В – запираемая дверца;
- С – смотровое окно, для снятия показаний электросчетчика работниками контролирующей службы;
- D – врезной замок;
- Е – крепление для прибора учета;
- F – Din-рейки, представляющие собой стандартный профиль, на который устанавливается оборудование (АВ, УЗО, нулевая шина и т.д.);
- G – панели, закрывающие доступ к токоведущим частям установленных электроаппаратов.
Что должно быть в щитке
О том, как подключить электричество от столба к дому, читайте тут.
В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других домах он стоит в квартире. При модернизации электросети, шкаф придется покупать с тем расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

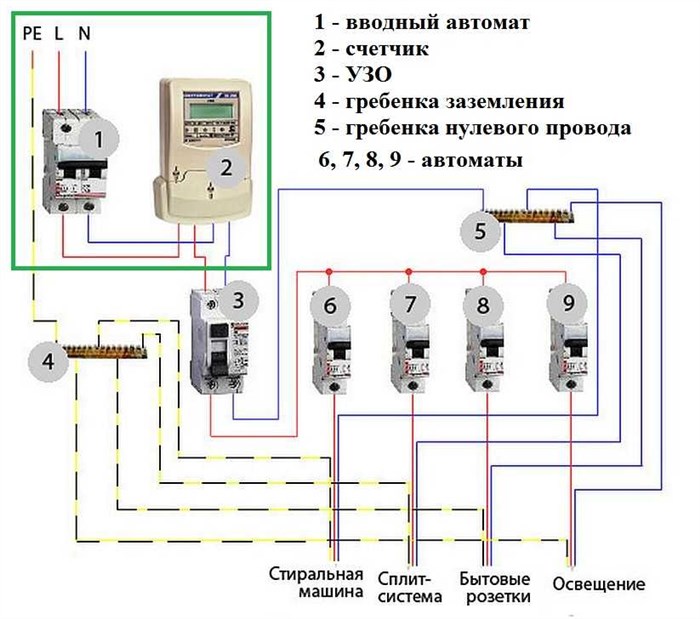

Простая схема электросети для небольшого дома или квартиры
Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов
Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.
При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.
Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.
Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки
Схема на несколько групп
Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.
Какие бывают автоматы защиты
Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).
В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.
Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

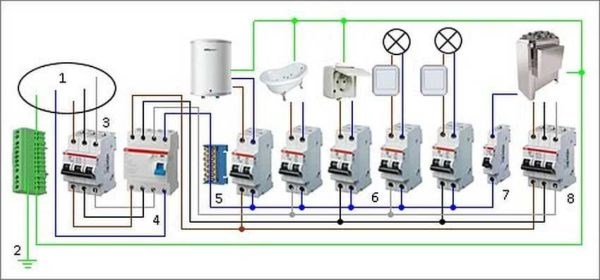

Пример разводки трехфазной сети — типы автоматов защиты
Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.
Бокс для электрических автоматов, установка и сборка электросчётчика
- С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
- Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
- Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

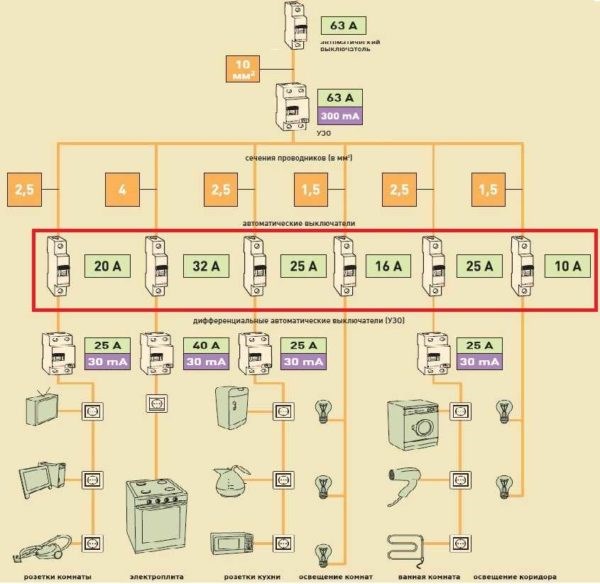

На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
-
для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
