Перекидной автоматический выключатель: принцип действия и конструкция

Переключатели перекидного типа – приборы с ручным управлением, которые по одному движению производят несколько коммутаций. Они применяются в распределительных установках, замыкают и размыкают электроцепь. Перекидной рубильник рассчитан на силу тока 100-1000 А и напряжение до 400 В, подходит для жилых и производственных помещений.

Назначение перекидного переключателя – передача напряжения между двумя линиями или соединение нескольких сетей. Используя рубильник, можно исключить токовые утечки при авариях и быстро переключиться на целую линию. Переключение прибора производится при помощи рычага на лицевой панели, который приводится в 1-2 положения.

Оборудование устанавливается в щитовой комнате или возле щитка ввода.

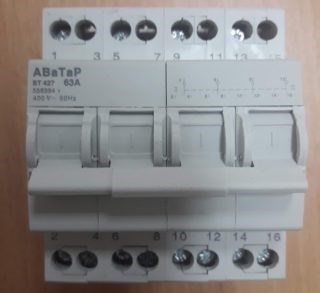

Специфика устройства

Рубильник перекидного типа схож с двухпозиционным выключателем по принципу работы, но отличается повышенной мощностью и плавным ножевым приводом. Второе различие – процесс переключения с разрывом линии и работа в трех положениях:

Промокоды со скидками на светильники

Для понимания принципа работы перекидного автомата нужно разобраться с конструкцией. Средний контакт – это рейка посередине с V-образными ножами. В качестве боковых задействуются верхние и нижние клеммы. Средний контакт соединяется только с верхними или только с нижними. У ножей нет ускорителей или пружинок, поэтому перекидывание с основной на резервную сеть производится вручную.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Рубильник ВР-32-37 В 31250 400A | Завод Электроконтактор Мы предлагаем быстрый способ искать и предлагать работу, оказывать и получать транспортные услуги, а так же покупать продавать товары и услуги в разных странах. Спрашивайте, я на связи!

Выключатели-разъединители, рубильники | купить в розницу и оптом

Подбор автоматов по количеству цепей переключения. На двухфазную ставятся 2 двухполюсных или 4 однополюсных модели.

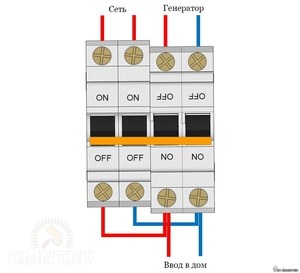

Установка автоматов в щите. Один ставится в стандартном положении, второй переворачивается.
Коммутация узлов проводами.
Установка стального фиксатора в толкатель (в автомате для нее есть зазоры). Планка позволит переключать все автоматы единовременно.
Проверка качества работы системы – должен раздаться щелчок.

Плюсы и минусы использования рубильников

Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:

Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.

Несмотря на положительные характеристики автомат имеет несколько минусов:

Открытый тип конструкции. Все элементы находятся на виду, при неосторожном касании есть риски удара током.
Ненормированная скорость переключения. Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора.
Возможность короткого замыкания при появлении высокотемпературной дуги.
Возникновение бросков тока при переключении до выключения нагрузки.

Чтобы защитить открытые части, перекидное реле скрывают в специальном коробе.

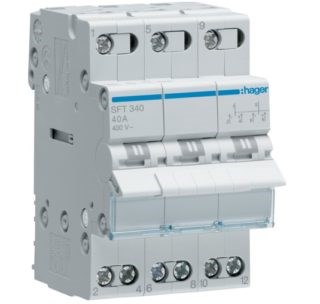

Варианты конструкций рубильников

Прибор может обеспечивать поток питания на один общий сегмент, либо на два потока.

Однополюсный вариант

Эта система прибора весьма распространенная. Работает на один модуль, имеет медные проводники. Применяются в тандеме с генераторами, имеющими параметры рабочего действия частоты более 20 Гц.

Для данных рубильников характерна нагрузка до 200 А, поэтому они как правило не применяются в помещениях с людьми.

Двухполюсный вариант

Такие устройства применяются в тех зданиях, где есть население. Допускаются варианты использования прибора для разных систем питания. Сопротивление тут составляет 60 Ом. Выходное напряжение зависит от типа агрегата.

Перекидной рубильник: на два направления и для генератора, схема подключения

Основное назначение аппаратов – перевод нагрузки между двумя или несколькими источниками. Они эксплуатируются с целью:

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Перекидной рубильник для генератора: принцип работы, виды рубильников, особенности применения схема подключения Популярные двухполюсники РР20 с конденсаторами открытого типа, которые требуют подключения блока питания с напряжением 300 В. Спрашивайте, я на связи!

Рубильники — купить в Москве ✓ по цене от 2504 руб.

Электрический щиток может быть любой.
Рубильник ограничивает подачу тока на него.
Напряжение в сети при этом не более 350 В.
Допустимая сила тока в пределах 30 А.
Конкретные параметры прибора указываются в руководстве по эксплуатации.

Эксплуатация бензогенератора

Такую работу по подключению можно выполнить самому. Для этого нужно применить максимум усидчивости и внимательности к каждому своему действию. Любая работа с электрическими приборами требует особого отношения к таким видам осуществления этой деятельности.

На начальном этапе подбирается помещение под эксплуатацию бензогенератора. Оно должно быть хорошо проветриваемым, желательно дополнительно иметь систему вытяжки воздуха. Не менее важна звукоизоляция помещения.

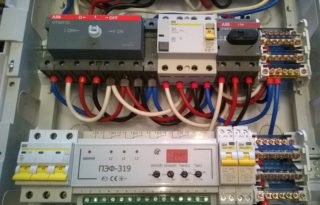

После установки генератора проводятся провода от него до щитка дома. Перекидной переключатель используется в схеме при присоединении бензинового генератора к ДЭС.

Его применение очень удобно при работе генератора в следующих случаях:

При имеющемся напряжении в сети, рубильник ставится в первое положение.
При отсутствии напряжения, необходимо отключить автоматические выключатели. Переключить рубильник сначала в нулевое положение, затем во второе.
Запускаем стартер бензогенератора.

Появление электроэнергии в помещении будет сигнализировать светодиод, установленный на счетчике учета в щитке. Он при этом мигает.

При появлении электричества в сети, генератор нужно отключить, а рубильник переключить в первоначальное положение.
