Проверка работы
Проверяем надежность подключения. Для этого переводим мультиметр в режим диодной прозвонки. В этом режиме измеряется падение напряжения на щупах.
Единица обозначает бесконечность, то есть разрыв цепи или предел измерения.
Правила использования мультиметра
Сначала нужно ознакомиться с техническим паспортом устройства, изучить его возможности и пределы измерения.
При измерениях нельзя дотрагиваться до металлического основания щупов. Если вы проверяете детали — это может сказаться на показаниях, они будут ложными. А при проверке высоких напряжений, если дотронуться до металлического основания щупов — можно получить удар током.
Полностью разбираемый комплект щупов и штеккеров для ремонта мультиметра
Измерение напряжений
Во время измерения напряжений не дотрагивайтесь до металлического основания щупов.
Измерение переменного напряжения
Для измерения переменного напряжения в розетке переводим переключатель к значку V~ на 750 В.
Мультиметр выставлен на измерение переменного напряжения
Если вы не знаете примерные значения источника напряжения, то всегда нужно ставить предел измерений прибора на максимум.
Нельзя дотрагиваться до металлического основания щупов. Это опасно. Как можно заметить, на фотографии мультиметр показывает 222 В.
И именно поэтому был выбран предел 750 В. Если поставить меньше — прибор покажет бесконечность, и может выйти из строя.
Измерение постоянного напряжения
Чтобы измерить постоянное напряжение, нужно переключить прибор к значку V—.
Мультиметр выставлен на измерение постоянного напряжения
Если при измерении постоянного напряжения вы увидите знак минус перед числом(-), то это значит, что перепутана полярность источника.
То есть, черный щуп, который по умолчанию это минус, подсоединен к плюсу аккумулятора. И на красном щупе, соответственно, минус источника. Благодаря этому можно узнать полярность неизвестного источника.
Меняем местами щупы на аккумуляторе на противоположное, и теперь точно знаем, где плюс у аккумулятора, а где минус. Это очень полезная функция цифрового мультиметра. По сравнению с аналоговым, он не повреждается, если перепутать щупы местами, и можно точно определить, где плюс и минус источника напряжения.
Подсветка мультиметра
Функция которой не хватает мультиметру в плохо освещенных местах — подсветка дисплея. Решить эту проблему не сложно, достаточно применить:
- 2 светодиода последовательно припаянных друг к другу

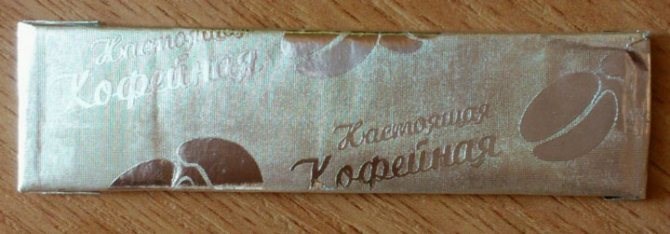

- отражатель — обыкновенная золотинка от жвачки

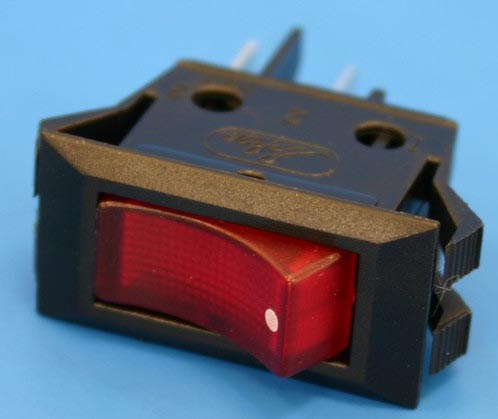

Проделываете в корпусе сбоку отверстие для выключателя. Приклеиваете отражатель под дисплеем индикации и припаиваете два проводка к контактам кроны.
От них подается питание на выключатель и далее на светодиоды. Конструкция готова.
В конечном результате самодельная доработка подсветки мультиметра будет выглядеть вот так:
Батарейка с подсветкой будет расходоваться значительно быстрее, поэтому не забывайте отключать выключатель когда естественного освещения будет вполне достаточно.
Как пользоваться мультиметром — инструкция для начинающих
- Берем обычный колпачок от гелевой ручки, внутрь наливаем термоклей.
- Обязательно смазываем маслом или вазелином наконечник щупа.
- Вставляем щуп внутрь изделия и ждем пока клеевая основа застынет.
- Аккуратно вынимаем наконечник и вытираем смазку.
Конструктор для сборки популярного тестера транзисторов
На сайте уже немало конструкций самодельных приставок к старым добрым мультиметрам типа DT830 и иже с ними, но есть одна проблема — они разбросаны по разным рубрикам, поэтому решено собрать их на одой странице для пущего удобства и наглядности.
Архив рубрики Измерения
Тема этой статьи – измерение оптической силы положительных и отрицательных очковых линз, и межцентрового расстояния в домашних условиях. И те, и другие параметры нужны, как для составления рецепта, так и для выявления дефектов очков при ощущении дискомфорта.
Полностью разбираемый комплект щупов и штеккеров для ремонта мультиметра
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Статья относится к принтерам:
В итоге, чтобы добраться до 2-ух контактных мест, куда нужно припаять новый провод, придется фактически ломать (кусать, пилить, резать, плавить. ) штатные штекер и щуп, а после перепайки опять заваривать, заклеивать, затягивать термоусадкой или вообще менять на старые добрые ГОСТовские куски от каких-то приборов и т.д.
Можно ничего не ломать, а просто заказать новый набор щупов с качественным проводом, более тонкими (гибкими, длинными . ) иглами
Можно заказать только более качественный провод — многими признан лучшим вариант провода AWG16 (силикон в качестве изоляции, 252 медных жилки по 0,08 мм)
Методам ремонта или замены таких щупов посвящены сотни постов в Интернете и роликов на YouTube.
Пересмотрел довольно много вариантов (в том числе и предложения от посетителей 3DToday) —
1. 2 куска по 1 метру провода AWG16 (черный и красный в паре), конечно, закажу на Ali (платить за них ту цену, которую дерут в интернет-магазинах Украины всякие перекупщики, совсем не хочется. ). Пока заказанное придет, а это (учитывая короновирусную ситуацию в мире) будет не очень скоро, использую остатки штатного провода.
2. Конструкция щупов (зондовая часть) и штеккер-разъем к мультиметру, по моему видению, должны быть полностью и легко разборными, без всякой приклейки, обмотки, болтов — винтов.

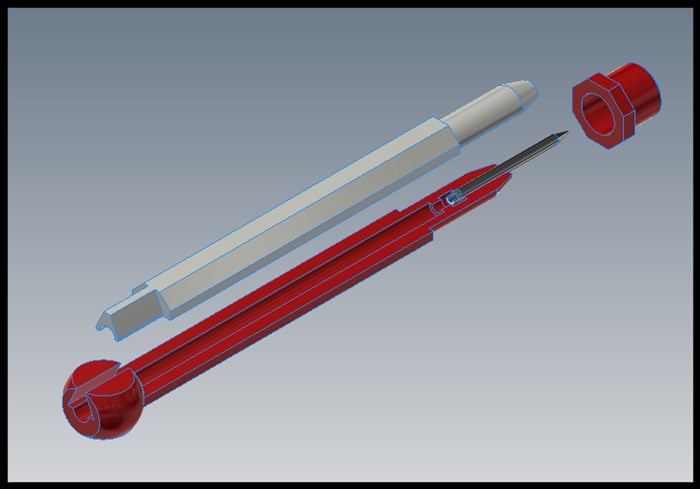

После постановки такой задачи самому себе, немного порисовал и «намоделил» вот такое:
Думаю, особенных пояснений такая конструкция не требует. Результаты печати комплекта деталей и снимки, иллюстрирующие процесс сборки-монтажа и готовый продукт:
Очень надеюсь, что людям, имеющим доступ к печати пластиком, мой вариант решения проблемы понравится и пригодится.

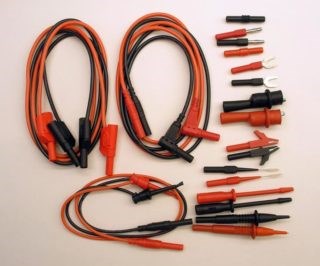

Щупы для мультиметра: универсальные, фирменные, бюджетные
Варианты колпачков под щупы
Отдельные колпачки для наконечников контактов мультиметра можно приобрести в радиомагазине. Часто эти детали теряются, а хранение инструмента без них недопустимо, так как велик риск излома. Можно использовать варианты из подручных средств.
- Берем обычный колпачок от гелевой ручки, внутрь наливаем термоклей.
- Обязательно смазываем маслом или вазелином наконечник щупа.
- Вставляем щуп внутрь изделия и ждем пока клеевая основа застынет.
- Аккуратно вынимаем наконечник и вытираем смазку.
Подключение мультиметра для измерения напряжения следует выполнять только при условии, что инструмент полностью работоспособен. В противном случае эксплуатация тестера считается небезопасной.
Замена кроны в мультиметре на литий ионный аккумулятор от телефона
- Разбираем щупы и распаиваем места соединений, удаляем старый провод.
- Берем новый и зачищаем его изоляцию, припаиваем к внутреннему концу щупа.
- Срезаем небольшую часть изоляции до штекера и распаиваем ее, формируя защиту для выполненного контакта.
- Можно пользоваться — мультиметр работает.
