Как увеличить мощность металлоискателя своими руками
При долгом поиске у любого пользователя рано или поздно возникает вопрос: как увеличить глубину обнаружения металлоискателя? Сделать это можно с помощью различных приемов.
Прежде чем бросаться к инструкции и советам бывалых кладоискателей, нужно попытаться использовать естественные особенности грунта. Так, чувствительность металлоискателя повышается:
- перед грозой – причина такого поведения прибора не изучена, есть предположение, что глубина поиска увеличивается из-за повышенной влажности
- в ночное время – скорее всего, дело в значительном снижении уровня электропомех в вечернее время
- после дождя – земля после дождя становится более рыхлой, что позволяет электромагнитному излучению от металлоискателя проникать глубже.
Сделать простой металлоискатель своими руками — делаем в домашних условиях из подручных материалов! (100 фото видео)
- поиск во влажном грунте позволяет обнаружить цели на наибольшей глубине. Ну, оно и понятно, проводимость влажного грунта выше. Следовательно, ранней весной или после дождя работать можно более эффективно, чем летом или в засуху;
- глубина поиска возрастает в ночное время. Опять же, связано это с повышением влажности;
- замечено, что увеличение глубины наблюдается перед грозой. Каким фактором это обусловлено наверняка не знаю, но думаю что связано это с возрастанием электропроводимости грунта.
Правильная настройка металлоискателя – залог приличной глубины поиска
От настройки прибора зависит то, насколько продуктивно он будет работать. Глубина обнаружения у новичков гораздо ниже, чем у опытных пользователей, а все из-за неумения пользоваться детектором.
После того, как вы разобрались с помехами, приступайте к настройке чувствительности, повышая ее до максимального уровня. При наличии порогового тона можно отрегулировать его громкость до максимальной, чтобы лучше слышать даже незначительные сигналы.
Особое внимание стоит обратить на уровень индикации батарей. Вы наверняка замечали, что с постепенным их разрядом приборы начинают работать хуже, со сбоями. Если ваша цель – увеличение глубины поиска металлоискателя, значит, нужно поставить новые батареи.
Принцип работы самодельного металлоискателя
Металлодетектор на индукционном принципе с двумя генераторами, синхронизированными по частоте. Такой аппарат легче всего сделать даже начинающему радиолюбителю.
Генераторы рассчитаны на одну частоту, и когда к одной из катушек попадает предмет, проводимость которого отличается от среды.
В катушке происходит изменение частоты одной из катушек, которое отражается в работе генератора. В результате этого схема, подключённая к динамику, подаёт сигнал о разности частот.
Звуковой сигнал является признаком наличия металла, местонахождение которого можно определить по зонам, где динамик активен, и где он молчит.
Металлоискатель своими руками — инструкция, как сделать простой и мощный металлоискатель в домашних условиях
Обязательные части
Схема и сопутствующие части; провода из которых будет собрана катушка; пластиковые трубки и листы пластика; материалы для крепежа.
На первом этапе ваша задача определиться с материалами, на которых будет крепиться рабочие части металлоискателя, а именно динамик, катушка, генераторы и микросхемы. Тут можно использовать что угодно. Это может быть и старая удочка, или костыль.
Можно применять пластиковые трубки. Главный критерий прочность и лёгкость. Катушки должны находиться на подставке, и желательно сделать её из прочного материала, чтобы избежать вибраций.
Схема, и катушки должны находиться внизу, и должны быть прикреплены к основному корпусу. Лучше всего использовать материалы из диэлектриков, а лучший вариант дерево и пластик.
У основания советуется сделать ручку для удобного использования.
Стоит учесть, что лучше избегать использования металлов в конструкции, но если это невозможно в ваших условиях, размещать металлические детали не ближе чем на 30 см от катушек
Не забудьте использовать провода с изоляцией. Длинна нужна около 100м провода с диаметром около 0,7 мм.
Книги для тех, кто решил собрать металлодетектор самостоятельно
Если идея собрать прибор для поиска своими руками вас еще не напугала, то не будет лишним ознакомиться со следующими книгами.
В книге «Как собрать металлоискатели своими руками» С. Л. Дубровского собраны десятки схем различных моделей для самостоятельного изготовления. Также в книге есть множество советов для начинающих кладоискателей, включая описание методов работы с детектором непосредственно на местности.
Из книги М. В. Адаменко «Металлоискатели» вы узнаете про классификацию и виды металлодетекторов, базовые принципы работы современных приборов, а также найдете десятки схем (работающие как на транзисторах, так и на микросхемах).

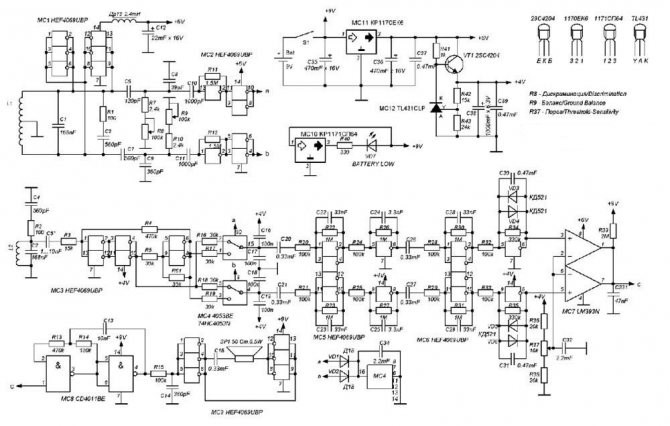

Как сделать металлоискатель своими руками: схемы, инструкция
Выбор звукового индикатора и источника питания
В качестве источника звука, который будет издаваться при обнаружении металла, можно использовать обычные динамики, которые устанавливаются в радиоприемники. Подойдет как российский, так и китайский вариант. Главное, чтобы его сопротивление составляло 8 Ом.
К динамику необходимо подсоединить два потенциометра. Они необходимы для регулировки устройства. Понадобятся подстроечные резисторы с разными показателями максимального сопротивления:

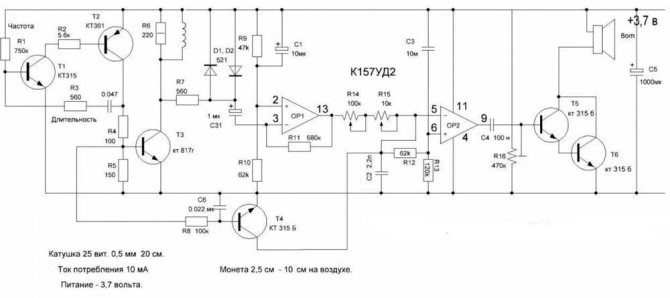

Для дополнительной защиты элементов схемы на входе устанавливается стабилизатор уровня напряжения. Это может быть микросхема с обозначением L7812.
Фото самодельных металлоискателей
- Используя программу «Sprint-Layout», на компьютере изготавливается схема, которую нужно будет перенести на плату из текстолита.
- На лазерном принтере печатается полученная схема. Профессиональные радиолюбители советуют использовать для печати фотобумагу небольшой плотности.
- Готовится текстолитовая заготовка размером 84×31 мм. Она зачищается наждачной бумагой и обезжиривается специальным раствором.
- Чтобы схема перешла с фотобумаги на заготовку, ее проглаживают нагретым утюгом. Схема должна быть прижата к текстолиту, а тыльная стороны фотобумаги накрывается листом бумаги.
- Под воздействием высокой температуры разметка схемы закрепится на заготовке. После этого ее очищают от бумаги. Лучше это делать в емкости с водой, чтобы бумага размягчилась и легко удалилась.
- Затем плата с линиями разметки помещается в раствор хлорного железа или медного купороса.
- Через час заготовка извлекается из раствора, а полосы тонера смываются растворителем. Можно использовать ацетон.
- Тонким сверлом делаются отверстия для электродеталей.
- После этого наносятся дорожки из олова. Они изготавливаются с помощью паяльника и припоя в соответствии с разметкой.
Проверка и настройка металлоискателя
После того, как все составные части металлоискателя соединены, можно приступать к его проверке и настройке. Чувствительность прибора настраивается путем вращения ручек потенциометров. Нужно добиться того, чтобы в динамике слышалось легкое потрескивание. Это абсолютно нормально, так как устранить все электромагнитные помехи практически невозможно.
Затем приступают к тесту на реальных металлических предметах. Хорошо настроенный металлоискатель должен обнаружить металлическую пластинку диаметром 25 мм (что соответствует монете номиналом 5 рублей) с расстояния около 30 см.
Опробовав устройство на монетах, можно протестировать расстояние, с которого действует детектор на более крупных или более мелких кусках металла. Это позволит подготовиться к работе в реальных «полевых» условиях.
