Самодельный Стенд Для Проверки Генераторов Своими Руками Диагностика реле-регулятора

Аналитический обзор

На рисунке 1.1 представлен контрольно испытательный стенд Э-242.

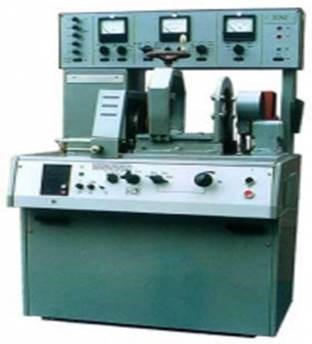

Стенд - 242

Источник стартерного тока: номинальное напряжение 12/24 В, максимальный ток 1150 А, кратковременная мощность (проверка стартера 10 сек) 16 кВт. Напряжение питания 380 В, масса 400 кг, габариты 1000х800х1530 мм.

На рисунке 1.2 представлен контрольно испытательный стенд Э-250-00.

Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик снятого с автомобилей электрооборудования с целью проверки его работоспособности и определения технического состояния и поиска неисправностей.

В стенде реализована революционная методика проверки генераторов. Её режим максимально приближен к эксплуатационному: плавно изменяется частота вращения и ток нагрузки.

Генераторы: частота вращения ротора генератора во всем рабочем диапазоне; частота вращения привода генераторов; ток нагрузки генератора; напряжение при этих проверках; ток, потребляемый генераторами постоянного тока в режиме двигателя; симметрия фаз генераторов переменного тока.

Регуляторы напряжения: напряжение включения реле обратного тока; уровень напряжения, поддерживаемый регулятором; ток ограничения; обратный ток; переменное напряжение срабатывания реле блокировки стартера; ток срабатывания реле защиты; напряжение рассогласования двухэлементных регуляторов напряжения.

Стартеры: частота вращения якоря на холостом ходу; ток, потребляемый стартером на холостом ходу; ток, потребляемый стартером в режиме полного торможения; момент, развиваемый в режиме полного торможения; момент включения главных контактов по зазору между шестерней и упорной шайбой; состояние главных контактов по падению напряжения на них при протекании определенной величины тока.

Коммутационные реле: напряжение и ток срабатывания; напряжение и ток отпускания; контроль изоляции на пробой.

Прочие элементы электрооборудования: контроль изоляции на пробой; измерение сопротивлений резисторов от 1 Ом до 100 кОм; проверка якорей генераторов и стартеров.

На рисунке 1.3 представлен Стенд диагностический СКИФ-1-02.

На рисунке 1.4 представлен стенд для диагностики генераторов и стартеров MD1.

На рисунке 1.5 представлен испытательный стенд MOTOPLAT.

Часть стенда для стартеров позволяет тестировать стартеры до мощности 15 л. с. В комбинации с гидравлической тормозной системой, измерителем тормозного давления и компенсационным переключателем количества зубцов имеется возможность тестирования начальной мощности.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Стенд для разборки и сборки двигателей своими руками Цена фирменного, заводского стапель кантователя для моторов легковых автомобилей составит не менее 8 тысяч рублей, а если напрячься и сделать своими руками кантователь кран, то можно сэкономить и вовсе тысяч 20-25. Спрашивайте, я на связи!

Стенд для проверки катушек зажигания своими руками.

Из чего состоит диагностический стенд

Источник питания служит для выработки напряжения постоянного тока. Электрическая схема измерения целостности изоляции построена на основе ограничительных резисторов и тиратрона.

Для измерения сопротивления постоянному току служит омметр. Частоту вращения измеряет тахометр. Измерение силы тока выполняется амперметром через шунты, предел измерения до 1000 А

Вольтметр измеряет напряжение, состоит из измерительного прибора и добавочных резисторов. Измеритель крутящего момента состоит преобразователя тормозного усилия, переключателей и измерительного прибора.

Нагрузка генераторов изменяется плавно с помощью реостатов. Переключатель измеряет ступенчатую регулировку силы тока нагрузки генераторов.

Диагностический стенда Э250М.jpg

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Стенд своими руками — 81 фото идея самодельных стендов для школы, детского сада, гаража Полоски из того же материала, шириной до 10мм, длиной по размерам кармашка приклеивают к заготовке с каждой из сторон, за исключением стороны с обрезанным уголком, что создаст пространство между кармашком и стендом. Спрашивайте, я на связи!

Стенд для проверки генераторов своими руками | Твоя стройка

    1. Технические параметры генератора – переменный и постоянный ток с напряжением от 12 до 24 В и мощностью до 3 кВт в режиме холостого хода или под нагрузкой до 1,2 кВт.
    2. Характеристики и измерение реле-регуляторов генератора.
    3. Параметры стартеров напряжением от 12 до 24 В и нагрузкой до 9 кВт на холостом ходу.
    4. Работоспособность коммутационных реле и реле-регуляторов.
    5. Характеристики любых других электродвигателей для вспомогательных механизмов автомобиля.
    6. Исправность диодов и других полупроводников.
    7. Измерение сопротивлений.

    Схема подключения генератора

    схема диагностики генератора на стенде.png

    Рис. №3. Токоскоростная характеристика и КПД по точкам токоскоростной характеристики

    Частота самовозбуждения зависит от частоты вращения двигателя. Характеристика КПД зависит от конструкции генератора, толщины статорных пластин, диаметра контактных колец, сопротивления обмоток, подшипников и мощности генератора. Чем мощнее генератор, тем выше КПД.

    Регулируемое выходное напряжение, которое зависит от тока нагрузки, частоты вращения и температуры и коэффициента термокомпенсации. Коэффициент изменяется от напряжения и от температуры воздуха.

    Перед ремонтом на стенде заранее определяем неисправности генератора, проверяем работу диодного выпрямительного моста.

    Для проверки работы выпрямителя используем осциллограф.

    Осциллограмму наблюдают при отключенном аккумуляторе и токе нагрузки от 5 до 15 А. При частоте вращения 2900 – 5000 об. мин.

    Рис. №4. Осциллограмма: а) при рабочем диодном выпрямительном блоке; б) при не исправных диодах

    Стенд для проверки катушек зажигания своими руками

    Поэтому встает вопрос о качественной и однозначной проверке. В Ростовском автосервисе «Инжектор» Михаилом Ухановым (aka miha) и Томом (aka Игорь Семенов) был разработан свой вариант прибора для проверки модулей зажигания, позволяющий это сделать.

    Методика достаточно простая если понять суть процесса. Имеем генератор с изменяемой частотой, в среднем от 3 до 30 Гц. и изменяемой длительностью выходного импульса, от 1 до 5 мс.

    Вполне работоспособный модуль (один канал) способен отдать на разрядник 13 мм. полноценную искру, при времени накопления сердечника 2 мс., естественно, на заряженном аккумуляторе около – 12 , 6 v.

    Если катушка имеет явный межвитковый пробой, искры на разряднике не будет или будет прерывистая.
