Устройство сварочного выпрямителя – начнем с теории
Классическая компоновка сварочного аппарата включает в себя:
Перед изготовлением или приобретением любого инструмента, будь это строительный уровень или перфоратор, а у нас сварочный аппарат, необходимо определить, какие виды работ он будет выполнять. От этого напрямую зависят массогабаритные показатели устройства, типоразмер используемого электрода и, соответственно, толщина листов свариваемого металла.
Наилучшие показатели по качеству выходящего тока имеют трехфазные аппараты, подключаемые к сети 380 Вольт. Ими можно дольше работать без перерывов для охлаждения, а также производить работы с более массивными стальными конструкциями в пределах 200-400 Ампер. Идеально подойдут для сварки контейнеров, ларьков, гаражных ворот. Это то, что нужно, для малого бизнеса.
Сварочный аппарат своими руками: как сделать самодельный трансформатор в домашних условиях
- n= Iвыпр/k* Iнагр;
- где Iвыпр – номинальный ток, на который рассчитан выпрямитель;
- Iнагр – ток, необходимый для одного поста;
- k – коэффициент, учитывающий одновременную работу постов, для механической сварки берется в пределах 0.5-0.7.
Самодельный сварочный выпрямитель для однофазной сети
Вспомним школьный курс физики и поговорим о теории. Переменный ток представляет собой синусоиду или волну, которая производит колебания с частотой 50 Гц. Это означает, что за 1 секунду электричество 25 раз течет в одном направлении и 25 раз в обратном. Для процесса сварки необходимо протекание электричества только в одном направлении.
Если цепь вторичной обмотки трансформатора дополнить полупроводниковым элементом, к примеру простейшим диод, то он будет пропускать электричество только в одну сторону, а значит мы получим постоянный ток. Однако он будет пульсирующим, с частотой 25 Гц, т.е. после каждой «волны» будет аналогичная по времени, безтоковая пауза, а это нас не устраивает.
Соответственно, ток сварки будет меньше, отсюда и меньший диаметр применяемого электрода и толщины свариваемого металла. Для уменьшения колебания напряжения на выходе сварочный выпрямитель, собранный своими руками, должен иметь параллельно включенный нагрузке конденсатор, расчет его параметров приведен ниже:
- t(зар)=(arccos(Umin/Umax))/(2*pi*f);
- где t(зар) – время зарядки конденсатора.
- Umin – минимальное значение, до которого разрядится конденсатор (выбираем сами, исходя из колебаний напряжения на выходе, примем равным 30 В);
- Umax – амплитудное сетевое напряжение (Umax = 1,41* Uво=1,41*25=35,25 В);
- f – частота сети, 50 Гц;
- t(зар)=(arccos(30/35,25))/(2*3,14*50)=0,00176 секунд.
Находим ток нагрузки, на который рассчитан наш сварочный аппарат, его можно взять из расчета трансформатора или же определить по старой школьной формуле:
Определяем емкость конденсатора, на которой за время t(раз) при токе нагрузки Iнагр напряжение уменьшится с Umax до Umin:
Для выбора конденсатора важно знать и пиковый зарядный ток, находим его:
Осталось определить среднеквадратичное значение импульсного тока через конденсатор, оно вычисляется по формуле:
- Isi=√(I(зар)²+I(разр)²);
- где I(зар) — среднеквадратичный ток через конденсатор на цикле заряда;
- I(разр) — среднеквадратичный ток через конденсатор на цикле разряда.
- I(зар)=Ipic*√((t(зар)/T)/3);
- I(зар)=647*√((0,00176/T)/3)=156,7 А;
- I(разр)=Iнагр*t(раз)/T;
- I(разр)=139*0,00824/0,01=114,5 А.
2 Как сделать своими руками сварочный агрегат?
Теперь, когда мы знаем главные особенности сварочника, можно приступать к сборке самодельного сварочного аппарата. Сейчас в интернете имеется немало схем и инструкций для выполнения такой задачи, которые дают возможность создавать практически любое оборудование для сварки – на переменном и постоянном токе, импульсное и инверторное, автоматическое и полуавтоматическое.
- пара десятков метров толстого (желательно медного) кабеля (провода);
- железо для сердечника трансформаторного устройства (железо должно характеризоваться достаточно большой магнитной проницаемостью).
Такой площади хватит для того, чтобы установка могла использовать стержни диаметром 3–4 миллиметра.
Большее сечение делать нет смысла, так как агрегат станет намного тяжелее, а вот реального технического эффекта вы не добьетесь. Если вас не устраивает рекомендованная величина площади сечения, вы можете сами рассчитать ее значение, пользуясь схемой, приведенной в первой части нашей статьи.
Площади сечения обмоток рассчитываются по принципам, которые были изложены ранее. Думается, с данными расчетами у вас проблем не возникнет. Обычно площадь сечения «вторичного» провода берется на уровне 25–30 квадратных миллиметров, «первичного» – 5–7 (значения для самодельных агрегатов, которые будут работать со стержнями диаметром 3–4 миллиметра).

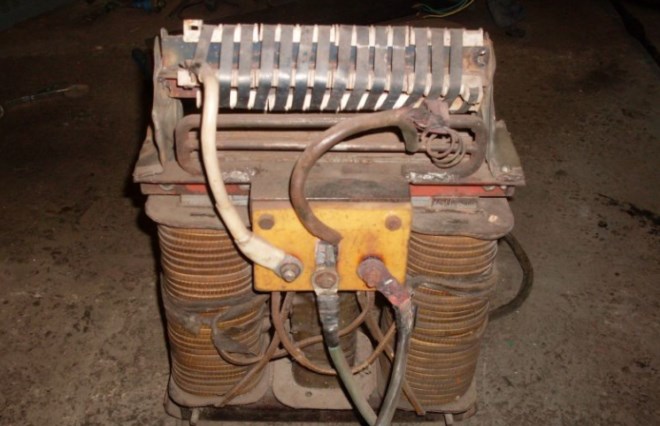

Также просто определяют протяженность куска медного провода и количество витков для обеих обмоток. А затем начинают наматывать катушки. Их каркас выполняют по геометрическим параметрам магнитопровода. Размеры подбирают таким образом, чтобы на сердечник, изготовленный из текстолита либо картона, используемого в электротехнике, магнитопровод одевался без каких-либо затруднений.
Намотка катушек имеет маленькую особенность. Первичную обмотку наматывают наполовину, затем на нее накладывают и половину вторичной. После этого аналогичным образом обрабатывают и вторую часть катушки. Для улучшения изоляционных свойств желательно между слоями прокладывать кусочки картонных полосок, стеклоткани либо плотной бумаги.
Выпрямитель для сварочного аппарата » Полезные самоделки — своими руками.
3 Простейший сварочник для соединения мелких изделий
Любому радиолюбителю в его практике нередко требуется сильно нагреть либо аккуратно приварить ту или иную деталь. Использовать для этих целей обычный сварочный агрегат нет никакого смысла, так как и без него можно достаточно просто и без затрат сформировать высокотемпературный поток.
Если у вас завалялся старый автотрансформатор, который раньше применялся для регулирования напряжения питания советских телевизоров на лампах, его несложно приспособить для создания вольтовой дуги. Для этого нужно подключить между его выводами электроды из графита. Столь нехитрая конструкция даст возможность выполнять простейшие сварочные работы, например, такие:
- ремонт или изготовление термопар: сварочник из автотрансформатора позволяет отремонтировать термопары, у которых ломается так называемый «шарик», иного оборудования для подобных ремонтных работ просто-напросто не существует;
- соединение шин питания с элементом накала обычного магнетрона;
- сварка любых проводов и кабелей;
- подогрев до высоких температур конструкций из высокоуглеродистой стали (пружин и аналогичных им деталей);
- закалка всевозможных приспособлений, сделанных из инструментальных сталей (их нагревают при помощи дуги, а затем погружают в машинное масло).
Если вы надумаете изготовить сварочник на базе автотрансформатора, обращаться с ним нужно крайне аккуратно, так как с электрической сетью он не имеет гальванической развязки. Это означает, что неправильное использование самодельного устройства может привести к поражению электротоком.
Ручку электродного держателя несложно изготовить из обычной стеклотекстолитовой шайбы или из иного термостойкого элемента. Напоследок скажем, что дуга на сварочном аппарате из автотрансформатора горит не очень долго. С одной стороны это плохо, с другой – очень даже хорошо, так как непродолжительность ее работы исключает риск перегрева трансформаторного устройства.
