Технические характеристики электрического счетчика Меркурий 230 ам-01
Счётчики Меркурий 230 АМ-01 предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ.
- Счётчик Меркурий 230 АМ-01 учитывает активную электроэнергию в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
- Работает счётчик Меркурий только в сторону увеличения показаний пори любом нарушении фазировки подключения токовых цепей счётчика;
- В счетчиках Меркурий 230 АМ-01 применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
- Cтандартный телеметрический выход позволяет эксплуатировать счетчик Меркурий в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;
| Меркурий 230 АМ-01 | Меркурий 230 АМ-02 | Меркурий 230 АМ-03 |

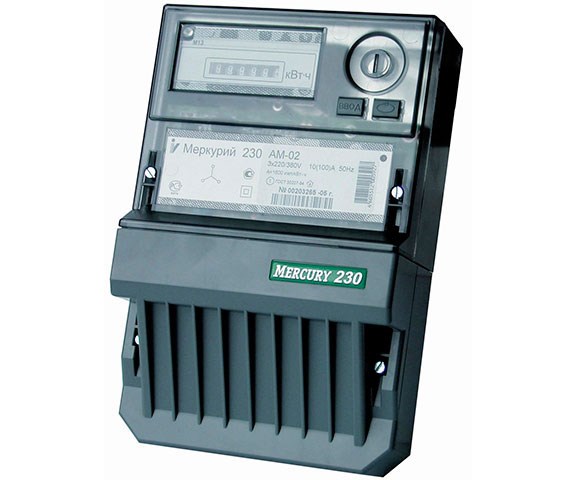

Трехфазный счетчик Меркурий 230: отзывы и схема подключения
- Измерение данных электроэнергии, их хранение и визуализация на дисплее за такой интервал времени: от последнего сброса, за 24 часа, за 30 суток, за год.
- Прибор может учитывать ток по двум тарифным планам для 16 временных зон.
- Прибор можно программировать каждый месяц на новый тариф.
Технические характеристики счётчика Меркурий 230 АМ-01
Компания РосЭнергоСнаб предлагает купить электросчетчики меркурий многотарифные однофазные -Меркурий 230 АМ-01 по ценам завода со склада или под заказ. Уточняйте сроки поставки и стоимость каждой партии счетчиков электроэнергии производства Инкотекс в наших отделах продаж. Обратите внимание, что цена будет зависеть от объемов закупки.
Электросчетчики Меркурий 230 AM предназначены для коммерческого учета активной электрической энергии в одном направлении в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ.
- учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
- работа только в сторону увеличения показаний пори любом нарушении фазировки подключения токовых цепей счётчика;
- в электросчетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
Cтандартный телеметрический выход позволяет эксплуатировать счетчик электроэнергии в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии; Варианты исполнений
Назначение

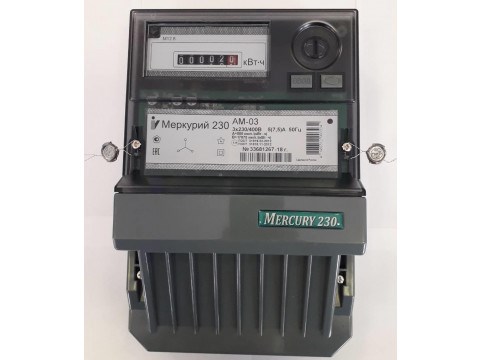

Счетчики электрической энергии трехфазные статические «Меркурий 230АМ», «Mercury 230AM» (далее — счетчики), предназначены для измерений и учета активной электрической энергии переменного тока в трех и четырехпроводных сетях переменного тока частотой 50 Гц.
Принцип действия счетчиков основан на преобразовании входных сигналов силы и напряжения переменного тока из аналоговой формы в цифровую с последующим подсчетом количества активной электроэнергии и его отображением на электромеханическом отсчетном устройстве.
Счетчики обеспечивают регистрацию и хранение значений потребляемой электроэнергии по одному тарифу с момента ввода в эксплуатацию.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.
Счетчики предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Счетчики имеют встроенное электромеханическое отсчетное устройство (далее — УО) для отображения измеренной электроэнергии.
Счетчики выпускаются с разными торговыми марками: «Меркурий» — для продаж с русскоязычной торговой маркой и «Mercury» — для продаж с англоязычной торговой маркой. Метрологические и технические характеристики распространяются на обе торговые марки.
Счетчики выпускаются в следующих модификациях: «Меркурий 230АМ-00» («Mercury 230АМ-00»), «Меркурий 230АМ-01» («Mercury 230АМ-01»), «Меркурий 230АМ-02» («Mercury 230АМ-02»), «Меркурий 230АМ-03» («Mercury 230АМ-03»), отличающихся базовым (номинальным) и максимальным током, номинальным напряжением, классом точности и постоянной счетчика. Отличительные особенности счетчиков различных модификаций приведены в таблице 1.
| Основные данные | |
|---|---|
| Номер по Госреестру | 80221-20 |
| Наименование | Счетчики электрической энергии трехфазные статические |
| Модель | Меркурий 230АМ |
| Межповерочный интервал / Периодичность поверки | 10 лет |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 23.12.2025 |

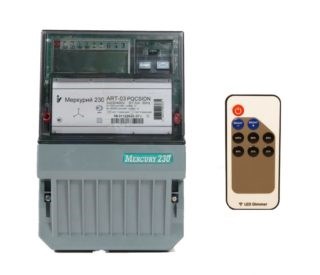

Подключение трехфазного счетчика Меркурий 230 через трансформаторы тока
Схемы подключения

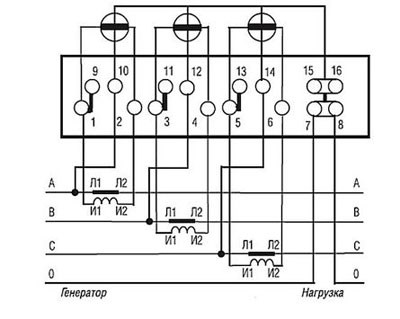

Схема полукосвенного подключения
Схема подключения счетчика через трансформаторы тока Меркурий 230 предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ.
Полукосвенное включение
Прямое подключение
Используется этот способ крайне редко, поскольку при трехфазном питании пусковые токи в электродвигателях, например, достигают нередко сотен Ампер.
Косвенное включение
Косвенное подключение посредством 10 проводящих жил
К данной категории относится схема, позволяющая подключить счетчик к трехфазной трехпроводной сети посредством 2-х трансформаторов тока и 2-х преобразователей напряжения. При ее применении удается несколько сократить число необходимых коммутаций и повысить надежность и безопасность эксплуатации учетного оборудования.
Полукосвенная схема подключения
- возможность учета электроэнергии по различным тарифам;
- допустимость эксплуатации в трехфазных сетях, включение в которые осуществляется напрямую или через трансформаторы тока;
- возможность работы в индивидуальном режиме или в составе диспетчерского оборудования;
- расширенный функционал, обеспечиваемый особенностями включения в общую энергосистему.
Снимаем показания с многотарифного счетчика
Популярные разновидности электросчетчиков многотарифного типа:
Для того чтобы снять и передать показания со счетчика вам понадобятся записать следующие показатели
Т1 — расход электроэнергии в дневное время
Т2 — расход электроэнергии в ночное время

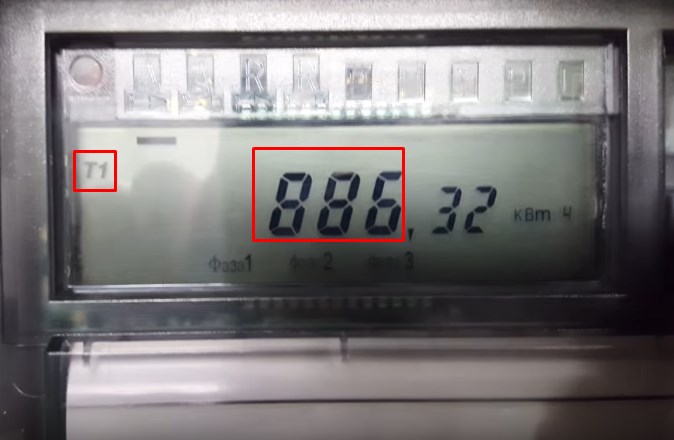

Для этого на счетчике нажимаем клавишу ввод на дисплее отобразится показатель расхода электроэнергии в дневное время Т1, записываем.
Снова нажимаем клавишу ввод и записываем показатель Т2 (расход в ночное время)
Вписываем в платежку за свет снятые показатели со счетчика и оплачиваем электроэнергию.
