Сделать Заземление Для Газового Котла Своими Руками Для чего это нужно

Зачем необходимо заземление газового котла в частном доме

Одним из ключевых звеньев любого газового котла является металлический кожух. Когда агрегат подсоединяется к электросети, на его поверхности появляются статические заряды.

И если не обеспечить «пути отхода» для электричества, в какой-нибудь момент вся электроника газового котла может просто дать сбой, в лучшем случае сломаются отдельные элементы, такие как плата или система управления.

Чтобы необдуманные действия не привели к таким негативным последствиям, нужно выполнить процедуру заземления, установив проводник, который выступает соединительным элементом для газового котла с заземлителем, и заземлителя с почвой.

Земле свойственно впитывать электрический ток, поэтому ее среда и будет гарантом того, что отопительный прибор не сломается в случае перепадов напряжения и замыкания в сети.

Обобщим ряд причин, по которым следует производить заземление газового котла:

  1. Процедура заземления позволит снизить риски случайного взрыва отопительного агрегата, ведь любые замыкания и сбои в электричестве могут привести к самовозгоранию отопительных приборов, функционирующих на газу.
  2. Газовые котлы, в комплектацию которых входит электронный микропроцессор, реагируют на любые, даже самые незначительные напряжения в сети. Даже от статического напряжения автоматика может повредиться. И в такой ситуации отопительный прибор без заземления не порадует вас долгим сроком эксплуатации. Нужно будет менять плату, а это примерно половина себестоимости котла.
  3. Заземление обеспечит безопасность человеку. Бывает, что металлический корпус “пробивает” и касаясь его человек может получить удар током, начиная от легкого покалывания и заканчивая мощным зарядом, что может привести к летальному исходу.

Хорошенько подумайте готовы ли вы рисковать своей безопасностью и качеством работы отопительного прибора! Если нет — не откладывайте процедуру заземления!

Заземление газового котла своими руками

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как заземлить котел своими руками — нужно ли заземлять газовый, твердотопливный котел в частном доме и как это самостоятельно сделать Заземление, которое получает твердотопливный или какой-либо другой котел, представляет собой определенную проводку, соединяющую систему отопления в частном доме с заземляющим устройством. Спрашивайте, я на связи!

Как правильно сделать контур заземления для газового котла

  1. Естественные заземлители — это конструкции из металла (чаще всего арматура для железобетонных конструкций), которые погружаются в землю. Есть одно очень важное правило: естественный заземлитель должен иметь как минимум два контакта заземляющими проводниками с котельным оборудованием. В качестве естественного заземлителя недопустимо использовать трубопроводы со взрывоопасными или горючими жидкостями, а также стоит сразу отказать от идеи применять канализационные и отопительные трубы.
  2. Искусственные заземлители — специальные приспособления, которые изготавливаются именно для этих целей. Среди таких изделий: металлические трубы, которые монтируются по вертикали, стальные уголки, металлические полосы, размещенные по горизонтали.

Технология работ

В ПУЭ 1.7.103 в строгом порядке оговариваются все параметры и требования, предъявляемые к подключению отопительного оборудования. Прежде чем выдать акт на заземление газового котла, инспектор убедится в соответствии монтажа контура описанным нормам.

Готовый комплект для заземления вы можете купить в специализированном магазине.

При большом желании технологию заземления газовых котлов можно выполнить своими руками.

Для этого важно выполнять все требования и принять во внимание некоторые нюансы:

  • возможный тип системы заземления;
  • показатели сопротивления;
  • материалы, которые лучше использовать для изготовления заземляющего контура;
  • общая сумма, которую придется потратить на все элементы, необходимые всей работы.

Заземление газового котла своими руками

Правильный выбор заземлителя

Заземление газовых котлов в частном доме

Поэтому общие требования к обустройству заземления можно сформулировать в двух пунктах:

  • Корпус котла должен быть подключен к отдельному контуру заземления, сваренному по правилам ПУЭ и установленному в грунт в непосредственной близости к зданию;
  • Сопротивление контура заземления должно соответствовать нормам и не должно меняться, увеличиваться в зависимости от погодных условий и поры года.

Кроме того, желательно оборудовать контур в скрытом варианте, таким образом, чтобы его невозможно было извлечь из земли. Металлические детали зачастую становятся легкой добычей искателей металлолома, поэтому для жильцов квартир и дачных домиков наиболее оптимальным вариантом будет оборудование своими руками контура заземления для газового котла где-нибудь в подвальном помещении.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Нужно ли заземлять газовый котел отопления в доме, как это правильно сделать? Периоды измерения сопротивления регламентируется согласно параметрам конкретного оборудования, но в любом случае выполняются не реже раза в год. Спрашивайте, я на связи!

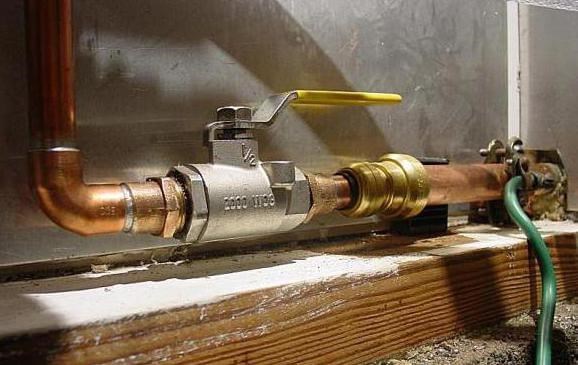

Заземление газовых котлов в частном доме

  • Использование пластиковых деталей воздуховодов, вентиляторного наддува камеры сгорания котла приводит к появлению большого количества статического электричества. Поэтому сделать заземление для газового котла нужно для того, чтобы избежать вспышки при утечке бытового газа. Пока система отопления работает на метане, особой опасности нет, но если вдруг нужно будет использовать пропан бутан, который на сегодня является основным топливом для дачных домиков и коттеджей, то риск пожара возрастает в сотни раз;
  • Вторая причина наиболее очевидна. Заземление навесного газового котла помогает избежать повреждения электроники и управляющих плат.

Как правильно заземлить газовый котел в частном доме

Расстояние от корпуса до места расположения контура должно быть не более 5 м. На каждые 3 м дополнительной длины сечение шины придется увеличивать на 10%. Кроме того, для сборки заземления необходимо выбирать влажное затененное место, максимально удаленное от общей «земли» домашней электросети и от точки установки молниеотвода.

Заземление газовых котлов в частном доме

Проектирование и подготовительные работы

Совет! Если в схеме отсутствует устройство УЗО, то вполне возможно установить его по собственной инициативе, нужно лишь правильно подключить к системе электропитания на щитке. Кроме того, подключать УЗО можно лишь по завершению оборудования заземляющего контура и монтажа шины на корпусе.

Сборка и монтаж заземляющего контура

Классический вариант контура сваривают точечной сваркой из стальных уголков длиной не менее 200 см каждый. Все три уголка соединяют или обвязывают монтажной шиной сечением 75 мм, обычно это стандартная электрическая шина 40х4 мм, применяемая для изготовления земли для газовых и электрических котлов.

Для монтажа в грунт необходимо вырыть как минимум котлован или три траншеи в виде треугольника на глубину не менее метра. Далее садовым буром пробивают в вершинах углубления еще по 20-30 см. Расстояние между ними должно быть не менее 3 м.

Каждый кол срезают углом с внутренней стороны. Перед тем как забивать уголок, в углубление наливают воды и оставляют на пару часов для размягчения почвы. Кол нужно только забивать, можно кувалдой, можно ручным хоппером, но никаких вариантов с укладкой уголка в пробуренную скважину не допускается.

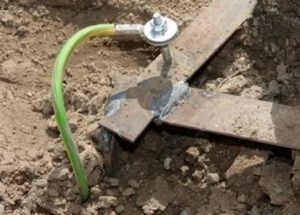

Нужно будет приварить резьбовую шпильку под контакт

Верхушки кольев обвязывают сваркой с горизонтальными перемычками. К ближайшему уголку подключают шину, идущую от газового котла, и фиксируют контакт металлической накладкой, ее тоже приваривают.

Как подключить заземление к газовому котлу
