Особенности подключения розеток
Выполнять замену или прокладку новой проводки необходимо строго в соответствии с Правилами устройства электроустановок (ПУЭ). Без наличия минимального опыта и знаний не рекомендуется заниматься самостоятельной прокладкой проводки.
- после счетчика должно быть установлено несколько автоматов, отвечающих за отдельные комнаты;
- автоматы необходимо подбирать по планируемой нагрузке и сечению кабеля, чтобы гарантировать их своевременное отключение при перегрузке;
- на каждое помещение следует выделить отдельную распределительную коробку и как минимум один автомат;
- розеточные группы и проводку для осветительных приборов нельзя соединять в единую цепь;
- сечение кабеля для розеток подбирается исходя из мощности потребителей, которые к ним будут подключаться.
Сечение кабеля для розеток в квартире
Виды кабеля для розеток
Провода классифицируются по ряду критериев, ключевыми из которых являются материал изготовления и сечение. Производятся алюминиевые и медные провода. Рекомендуется использоваться медные кабели, они нагреваются меньше чем алюминиевые, и способны выдерживать более высокие нагрузки.

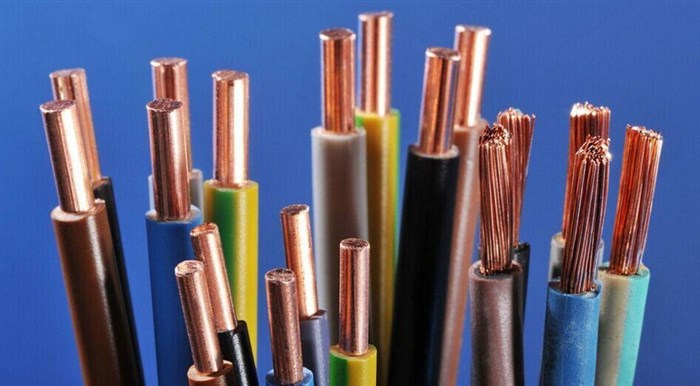

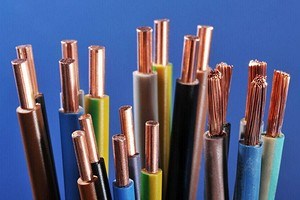

По фото кабеля для розеток вы можете наглядно увидеть разницу между различными видами проводов. Кабель может состоять из нескольких жил. Обычно используются кабели с тремя проводами – фаза, ноль и заземление.
Если дом старый и в нем вовсе не предусмотрено заземление, то можно использовать двухжильный кабель. Но, все же лучше сделать заземление, если оно отсутствует.

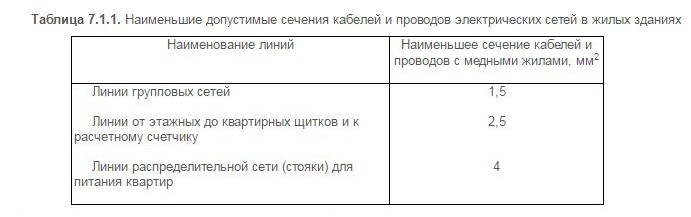

Какого сечения должен быть провод для розеток — таблица расчета
Если выбирать материал, из которого изготовлен кабель, то можно выбрать и алюминиевый. Но из меди гораздо прочнее и надежнее, да и стоит он намного дороже.
Какой кабель для квартиры выбрать? Как и где его проложить
Розетки потребляют большее количество электроэнергии (ведь к ним мы подключаем достаточно мощные электроприборы), из-за чего они нагреваются. В связи с этим провода к ним и к комнатному освещению – от разделительной электрокоробки должны прокладываться отдельно.
По рекомендации опытных электриков, лучше брать кабеля больше процентов на десять, по сравнению с Вашими замерами. Так Вы сэкономите себе не только время, но еще и нервы!
Дальше можно перейти к вопросу отсечных автоматов и распределительных коробок (они необходимы по одной на каждое помещение жилья, при этом правильно проводить провода от автомата отсчёта – к каждой распределительной коробке).
Мощность в распределительной коробке

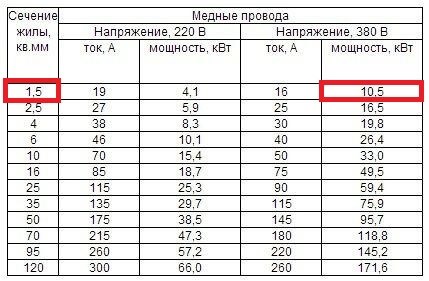

Таблицы расчета сечения кабеля (по мощности)
Сечения кабеля по току
Кабель для розеток: сечение, марка, требования
- Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2.5 мм2.
- Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм2.
- Розеточная группа в деревянном доме – ВВГнг 3*2.5 мм2.
- Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1.5 мм2.
Сечение провода для розеток
При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или они не рассчитаны на дополнительную нагрузку, то рекомендуется установить новые. Более надежными и прочными являются медные провода, ну обо всем по порядку.
Расчет будущей нагрузки
Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.
На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.
Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.
Какой тип и марку проводника выбрать под розетку
При выборе провода нужно обратить внимание на тип, марку проводников. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:
- ВВГ — кабель с двойной изоляцией на основе ПВХ, не имеет способности к самозатуханию. Подойдет для розеток.
- ВВГнг — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» говорить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется использовать кабель в деревянных помещениях.
- ВВГнг-LS — в этом случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно применять в детских комната и учреждениях, при коротком замыкании дети не надышатся едким дымом.
- NYM — (N) немецкое качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от немецких разработчиков.
Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше вам понят, для каких потребителей, какие провода ставить приведем пример:
- Для стиральных машин, компьютеров и других приборов с небольшой мощностью подойдут провода для розеток ВВГ сечением 3*2,5 мм2. Цифра «3» обозначает количество проводов в обмотки.
- Для подсоединения электроприборов с высокой мощностью в трехфазной сети, духовой шкаф, насос, необходимо применять ВВГ 5*2.5 мм2.
- В деревянном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм2.
- Существуют различные светильники и бра под розетки, в этом случае сечение и количество провода для розеток может быть 3*1.5 мм2.

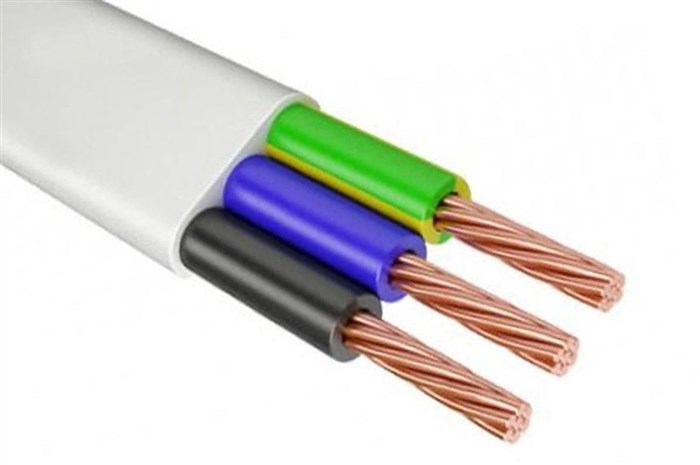

Кабель ПУНП
Это бюджетный тип кабеля для электропроводки. Он представляет собой плоский двух или трехжильный провод с сечением жил от 0,75 до 6 мм 2 . Расшифровывается ПУНП следующим образом:
Также в аббревиатуре иногда встречается буква «Г», которая означает, что провод гибкий. Главное его преимущество состоит в невысокой стоимости по сравнению с ВВГ и NYM.
Среди электриков есть мнение, что провод ПУНП запрещен для изготовления и использования. Действительно 1.06.2007 был введен запрет на использование ТУ 16.К13-020-93 членами ассоциации «Электрокабель». Однако заводы-производители продолжают изготавливать и реализовывать ПУНП. В России их можно приобрести в свободной продаже.
В общем, покупать ПУНП или нет — решать вам. В любом случае, если есть средства, то лучше приобрести один раз провод хорошего качества и не боятся возникновения пожара.
Кабель ВВГ
Как выбрать сечение провода?

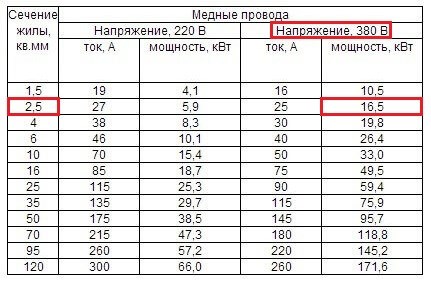

Существует таблица соответствий сечения провода и нагрузки (приведена ниже). В ней указано, какая максимальная нагрузка какому сечению медного проводника соответствует.
Итак, предположим необходимо подобрать провод для прокладки проводки в кухне. Например, в кухне установлен бойлер на 1,6 кВт, холодильник на 0,4 кВт, микроволновка на 1,8 кВт и тостер мощностью 1,2 кВт. В этом случае суммарная токовая нагрузка будет такой:
Нужно также умножить токовую нагрузку на коэффициент запаса мощности 1,5, так как количество электроприборов в будущем может расти. Итого получаем:
Теперь смотрим в табличку и видим, что нашей нагрузке соответствует провод сечением 4 мм 2 .
По такому же принципу подбирается сечение провода для всех других помещений и для вводного кабеля.
