Контур заземления частного дома.
Контур заземления дома, попробуем смонтировать его самостоятельно. Ранее уже была написана статья, что такое заземление частного дома и для чего оно нам необходимо.
Я не буду рассматривать монтаж контура заземления в квартире многоэтажного дома, по той простой причине, что в многоэтажках, либо есть защитный проводник PE (третий провод у вас в квартире), либо его нет. И пытаться сделать защитное заземление в квартире самостоятельно (присоединять провод к трубам отопления, к электрощиту на этаже) – это верх глупости и беспечности!
Контур заземления дома, представляет собой металлоконструкцию, состоящую из горизонтальных и вертикальных электродов (заземлителей) – стальные уголки, полосы, трубы.
Есть в продаже и уже готовые модульно-штыревые системы заземления для частного дома, но их стоимость и монтаж будет, конечно, на порядок выше, чем вы сделаете самостоятельно.
Чернозем, глина, суглинок, торф наиболее подходят для монтажа контура заземления дома. Каменный и скальный грунт для монтажа контура заземления не подходят. Здесь думаю понятно, что чем выше удельное сопротивление грунта, коим обладают каменистые и скальные, тем большее значение сопротивления будет самого контура заземления.
Располагают контур заземления дома на расстоянии не ближе 1 метра от жилья, но и не дальше 10 метров. Лучше всего располагать контур заземления дома в месте, которое чаще всего будет находиться в тени.
Чтобы соорудить контур заземления дома, нам необходимо выкопать лопатой траншею в виде равностороннего треугольника со сторонами около 3 метров, глубиной 0,6-0,7 м и шириной 0,4-0,5 метра.

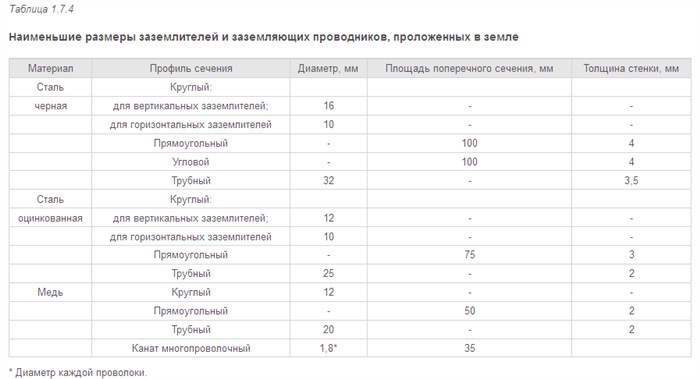

По вершинам треугольника контура заземления дома забиваем электроды (стальные уголки 40х40х5) длиной около 3 метров, но забиваем не до конца, оставляя 0,15-0,25 м над грунтом.
Чтобы было легче забивать электроды, их лучше заранее заострить, например, шлифмашинкой.
Можно пробурить небольшие колодцы под заземляющие электроды контура заземления дома.

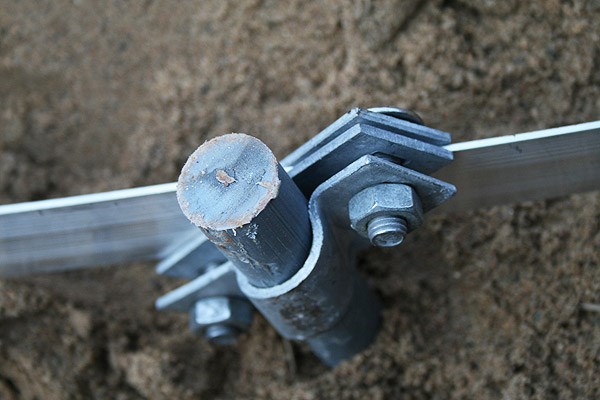

Далее качественно привариваем сваркой к вершинам нашего контура заземления дома, стальную полосу.
Не забываем места сварки контура заземления дома, обработать специальным антикоррозийным покрытием, но ни в коем случае, не краской, которая является диэлектриком и не проводит ток. Также не стоит соединять пластины с уголками при помощи болтовых соединений, со временем соединение ослабевает, ржавеет, и контур заземления дома теряет эффективность.
NormaCS ~ Ответы экспертов ~ Выбор сечения проводника уравнивания при осуществлении соединения шин ГЗШ
Сечение Заземляющего Проводника Соединяющего Заземлитель и Шину
Разъясните требования ПУЭ 7 гл 1.7 и ГОСТ Р 58882-2022 в части выбора сечения проводника уравнивания при осуществлении соединения шин ГЗШ при наличии нескольких встроенных трансформаторных подстанций.
Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм 2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется.
ПУЭ п.1.7.120 указывает применить проводник сечением 25 мм 2 .
ГОСТ Р 58882-2022 п. 7.6.6.13 приписывает применять проводник сечением не более 25.кв.мм (указывается, что применение проводников большего сечения, как правило, не требуется).
При этом ГОСТ Р 58882-2022 п.7.6.4.4 приписывает выполнять соединение ГЗШ проводником, сечение которого должно быть не менее половины сечения РЕ(PEN)-проводника той линии среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее сечение. Соответственно при применении п.7.6.4.4. сечение проводника для соединения ГЗШ будет в ряде случаем значительно больше, чем 25 мм 2 .
Требования к основной системе уравнивания потенциалов изложены в Главе 1.7. Правил устройства электроустановок (ПУЭ, 7-ое издание, Глава 1.7, утверждена Приказом Минэнерго России от 08.07.2002 № 204).
Таким образом ГЗШ должны соединяться проводником уравнивания потенциалов, сечение которого должно быть не менее половины сечения РЕ (PEN)-проводника той линии, среди отходящих от РУ-0,4 кВ встроенных подстанций, которая имеет наибольшее сечение. Сечение такого проводника для соединения ГЗШ будет в ряде случаев значительно больше, чем 25 мм 2 .
Пункты 1.7.120 и 1.7.122 ПУЭ не указывают на применение проводников уравнивания потенциалов только сечением до 25 мм 2 .
Требования п. 1.7.137 ПУЭ и положения п. 7.6.6.13 ГОСТ Р 58882-2022 указывают на то, что применение проводников сечения, превышающего 25 мм 2 , «как правило, не требуется», то есть не требуется при отсутствии соответствующих (в специально оговорённых случаях) указаний.
Требования п. 1.7.120 ПУЭ и положения п. 7.6.4.4 Национального стандарта ГОСТ Р 58882-2022 являются соответствующими указаниями (специально выделенный случай).
При принятии технических решений по устройству системы уравнивания потенциалов следует руководствоваться обязательными требованиями ПУЭ, межгосударственных стандартов, технической документацией заводов-изготовителей, с учётом рекомендаций национальных стандартов и сводов правил.
Контур заземления ж контура рощиты. Сборка и проектирование
Защита станков и электрооборудования в цехах

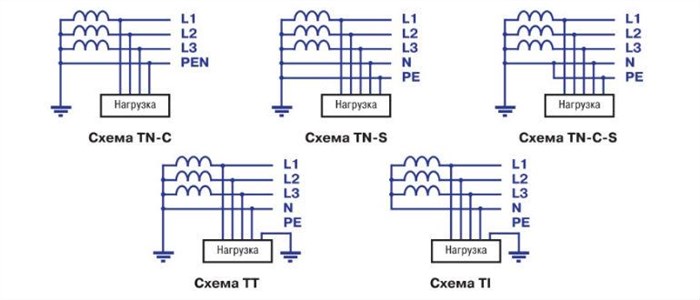

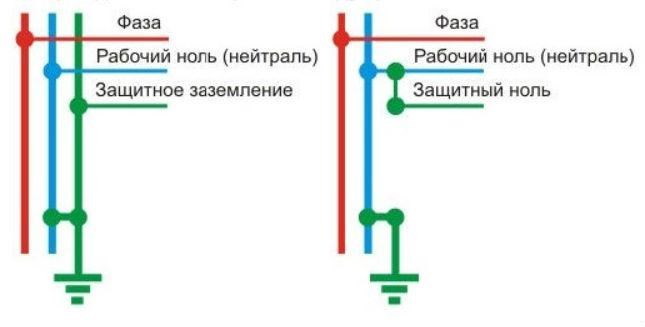

В соответствие с действующими правилами ПУЭ различные виды заземлений в электроустановках до 1000 Вольт отличают по принадлежности их к той или иной системе. А по типу заземляемых устройств различают следующие варианты:
В этом разделе рассматривается первый пункт из перечня, касающийся станков и другого оборудования, устанавливаемого в заводских цехах.
Хорошо известно, что при работе на станочном оборудовании риск случайного попадания фазы на корпус достаточно велик. Чтобы правильно заземлить станок в цеху – потребуется разобраться со следующими моментами:
- Где проложен заземляющий контур в рабочей зоне.
- Какой толщины должна выбираться шина, применяемая для соединения корпуса станка с защитным контуром.
- В каком месте накладывается стационарное заземление.
- Какие заграждающие приспособления допускается использовать для ограничения доступа к опасным частям оборудования.
Рассмотрением всех этих вопросов должен заниматься цеховой электрик, который знаком с расположением элементов заземляющего хозяйства и полностью владеет информацией по порядку подсоединения корпуса станка к ЗУ. Он должен знать, в частности, что для заземления электрооборудования в его конструкции предусмотрена специальная точка, к которой подсоединяется заземляющая шина.
Заземление электроустановок и оборудования | правила и требования
- Самый опасный вариант – когда металлический корпус прибора не заземлен, а УЗО совсем не установлено. Попадание фазы на проводящие ток части никак не проявляется, кроме как ощутимый удар при случайном прикосновении.
- В отсутствие УЗО корпус подключен к контуру установленного заземления, а ток утечки по цепи стекания очень велик. В этом случае прибор сработает мгновенно и отключает питающую линию или отдельную ее цепочку.
- При наличии УЗО корпус не заземлен, что обнаруживается только при протекании тока утечки, который вызовет срабатывание устройства защиты. За время порядка 200-300 миллисекунд прикоснувшийся к прибору человек ощутит лишь легкий удар током.
- И, наконец, самый безопасный вариант предполагает заземление корпуса и одновременную установку в данную ветку отдельного УЗО.
Правила заземления электродвигателя
Согласно действующим нормативам электродвигатели также подлежат обязательному защитному заземлению.
Обратите внимание: Исключением из этого требования является ситуация, когда корпус электродвигателя располагается на металлическом пьедестале, непосредственно связанном с грунтом.
Во всех остальных случаях его обязательно нужно будет соединить специальной медной жилой с заземляющим контуром (фото ниже).
В ПУЭ особо отмечается, что такое соединение должен иметь каждый электродвигатель, независимо от их количества в данном электрохозяйстве.
Последовательное подключение нескольких агрегатов в заземляющую цепочку категорически запрещено (в этом случае при обрыве линии в одном месте заземления лишаются все двигатели).
