Сетевой фильтр своими руками

Такие помехи могут спровоцировать выход из строя чувствительных компонентов электронных схем, помешать приему сигнала.

Сетевые фильтры устанавливаются между электросетью и нагрузкой и построены из правильно подключенных пассивных элементов-катушек и конденсаторов.

1. Индуктивное сопротивление X (L) = 2 πf x L. Следовательно, высокочастотный сигнал не пропускается;
2. Емкостное сопротивление X (L) = 1/2 πf x C. Подобрав соответствующую емкость, можно отсекать нежелательные частоты. На высоких частотах конденсатор практически накоротко замыкает цепь и не пускает такой сигнал к нагрузке.

Важно! Выход схемы измеряется через конденсатор. При низкой частоте он будет высоким, а при высокой – наоборот.

Активное сопротивление в схеме нужно для разряда конденсатора, когда напряжение отключается.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Сетевые фильтры 220В, что у них внутри — DRIVE2 На приведенном ниже рисунке показано установленное на заводе решение по защите от перенапряжения, конечно же это не заменяет искровой разрядник, но как отсутствие какой-либо защиты вообще обеспечит большие потери в случае возможной проблемы. Спрашивайте, я на связи!

Варианты схем сетевого фильтра

1. Катушки подбираются с незамкнутым ферритовым сердечником. Параметры по току не должны быть менее его нагрузочного значения. Индуктивность – 10 мкГн и выше;
2. Первые два сопротивления включаются перед дросселями для ограничения помех между варистором и конденсаторами. Резкие скачки напряжения до высоких величин подавляются варистором. Их немного, в пример можно привести молниевый разряд. Но другие, не столь значительные скачки сигнала могут немного уменьшаться за счет падения напряжения на резисторах. Выбор сопротивлений осуществляется, исходя из обеспечения баланса;

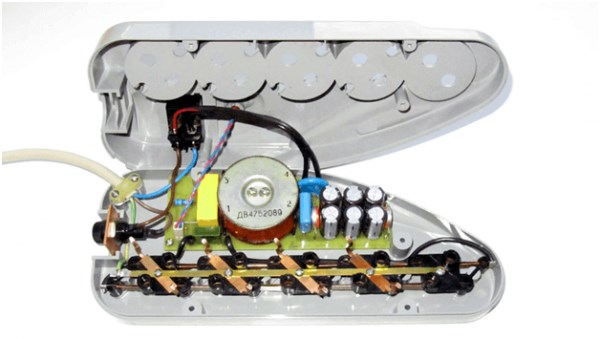

Устройство простого сетевого фильтра

Сетевые фильтры доступны в различных исполнениях. Одни из них фильтры, готовые к установке на печатной плате. Они сконструированы таким образом, чтобы занимать как можно меньше места. Эти фильтры, обычно в одноступенчатой конфигурации, помещаются в компактный корпус, и их максимальная мощность ограничена.

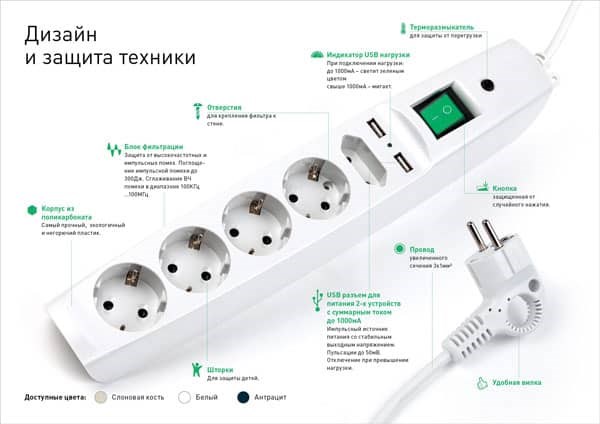

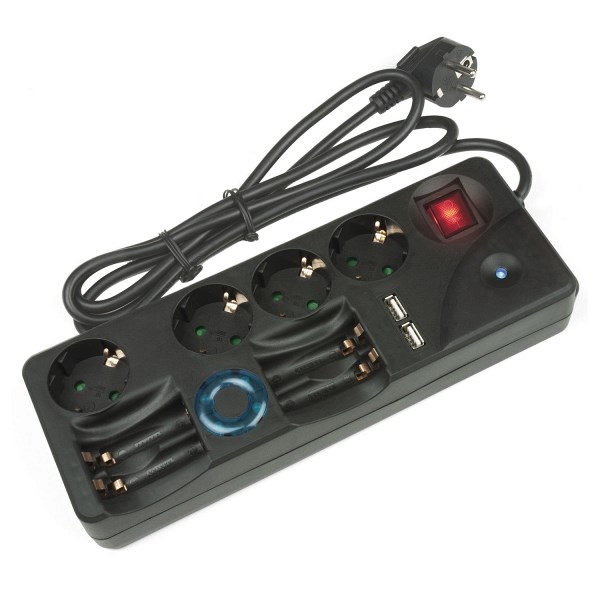

В продаже есть сетевые фильтры, представляющие собой удлинители с рядом розеток. В дорогих устройствах имеются:

1. LC-фильтр. «Ноль» и «фаза» 220в подключаются к двум дросселям, индуктивностью от 50-ти до 200 мкГн, между которыми подсоединены конденсаторы, емкостью 0,22-1 мкФ;
2. Варистор. Полупроводниковая деталь, имеющая нелинейную вольт-амперную характеристику. Когда входное напряжение увеличивается, его сопротивление растет;
3. Автоматический выключатель. Если ток резко возрастет, он сработает как предохранитель.

В дешевых сетевых устройствах подобного назначения LC-фильтра нет вообще. Производители ограничиваются только варистором, который не способен защитить от помех, вызванных гармониками.

На некоторых устройствах, к примеру, компьютерных БП, фильтры предустановлены, но далеко не на всех. Недорогие модели, как правило, не оснащают фильтрами из соображений экономии.

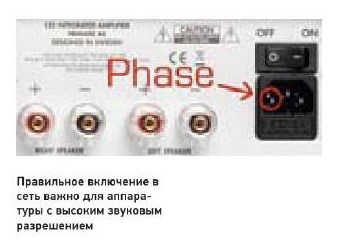

Сетевой фильтр с индикацией подключения фазы

Автор: главный редактор «РадиоГазеты».

Идея написать небольшую статью родилась у меня после прочтения январского номера за 2014 год журнала «AV-салон». В нём есть публикация о шведской фирме PRIMARE. Её продукция(в основном аудио-направленности: усилители, ресиверы, CD-проигрыватели и т.п.) отличается продуманным дизайном, высоким качеством и, разумеется, ценой.

Я не пользовался продукцией этой фирмы, поэтому ничего плохого о ней сказать не могу.

Немного удивил один момент. Позволю небольшую цитату из столь авторитетного издания:

Кроме подавления помех входной фильтр выполняет также защитную функцию в аварийных режимах эксплуатации: защита по току и защита от перенапряжения. Для этого в них устанавливают предохранители и варисторы (последние сейчас как-то редко стали встречаться).

Обязательным условием эффективной работы фильтра является наличие на его входе и выходе конденсаторов. Тем самым обеспечивается ёмкостной характер входного и выходного сопротивления, что способствует ослаблению влияния подводящих линий или нагрузки на уровень действующих помех.

Схема фильтра заимствована из компьютерного блока питания. Причём чаще всего встречаются простые фильтры:

Такие же фильтры, только выполненные на менее мощных деталях, используются и в маломощных устройствах: мониторах, DVD-плеерах, зарядных устройствах и т.п. Такой фильтр подавляет как синфазные так и дифференциальные составляющие помехи. Резистор R1 нужен для разряда конденсаторов фильтра при отключении от сети, во избежание поражения электрическим током.

В своих конструкциях вы можете использовать детали от неисправных компьютерных блоков питания. На фото эти детали обведены красным цветом:

Для маломощных устройств (предварительные усилители, эквалайзеры, ЦАПы и т.п.) можно использовать детали от неисправных блоков питания мониторов:

или от неисправного DVD-плеера или других маломощных устройств:

В некоторых китайских поделках из экономии фильтрующие конденсаторы не устанавливают, а помехоподавляющие дросселя заменяют перемычками:

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Сетевой фильтр с индикацией подключения фазы « РадиоГазета – принципиальные схемы для меломанов и аудиофилов Кроме подавления помех входной фильтр выполняет также защитную функцию в аварийных режимах эксплуатации защита по току и защита от перенапряжения. Спрашивайте, я на связи!

Схема сетевого фильтра 220в самая простая

Выводы

Производство линейных стабилизаторов и ИБП сейчас очень развито, продажа осуществляется в любом крупном электрическом магазине. Очень хорошие отзывы про промышленные сетевые фильтры на 8 розеток, это лучший прибор, но и цена немного завышена. Зато такие приборы используются для мощностного оборудования.

Сколько стоит удлинитель с автоматом от производителя, с длиной до 2 метров и 5 розетками, в России и Украине:

Чтобы сэкономить свои средства, форум электромехаников советует покупать приборы оптом или собирать своими силами.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Сетевой фильтр своими руками: схема, видео, инструкция по сборке Судя по тому, что ими завалены полки большинства магазинов, торгующих электротоварами, вещь это ходовая, пользуется популярностью у населения фото 1. Спрашивайте, я на связи!

Сетевые фильтры. Схемы, описания. Блоки питания и ЗУ — СХЕМЫ — Статьи — Радиолюбитель RA4A

1. Продумайте сколько портов должен иметь сетевой удлинитель. Желательно, чтобы устройства имели как можно больше ответвлений, это значительно сэкономит Ваше время, уменьшит количество кабелей в квартире, увеличит безопасность;
2. У всех усилителей есть определенный предел подавления помех, защиты от скачков напряжений и допустимая нагрузка мощности. Особенно важно в этом плане рассчитывать межсетевые устройства и их характеристики. Также продумайте заранее, как Вы будете подключать разветвитель, нельзя одновременно включать несколько мощных приборов (стиральную машину, гидробокс, кондиционеры и плиту);
3. Проверьте наличие прокладки UL, убедитесь, что это «переходное импульсное напряжение супрессоров». Обязательно узнайте, сертифицирован ли прибор знаком отличия лаборатории качества UL 1449;
4. Уточните назначение устройства: это удлинитель для компа, стиральных машин с защитой от воды или аудио-техники;
5. Проверьте гарантию и сертификат на ремонт. Некоторые трансформаторные однофазные и трехфазные стабилизаторы напряжения могут загореться из-за перенапряжения, но если они сертифицированы, то этого не должно произойти.
