Как умело подключить автомат в щиток
- электрические щитки должны заполняться согласно идущей с ними технической документации, где отражено количество устанавливаемых автоматов и их номинальный ток;
- щиток должен быть иметь значок электрической безопасности с указанием напряжения (220В или 380В);
- щиток должен быть сделан из негорючих материал и иметь покрытие, которое не проводит ток. Это может быть пластик или металл, покрытый специальной краской;
- необходимо провести расключение внутри щитка, сделав на проводах маркировку, которая обозначает группы подключаемых приборов;
- перемычки между автоматами делаются с помощью специальных шиноприводов;
- дверцы и корпус щитка должны быть заземлены. Также на дверцах необходимо предусмотреть ушки или еще какой элемент, чтобы проверяющая организация могла его опломбировать;
- покупая щиток, проверяйте технический паспорт, где будет отражено: тип щитка, наименование производителя, сертификат, ГОСТ, номинальные токи вводного и защитного аппаратов УЗО, напряжение и частота, номинальный ток щитка, номинальные рабочие токи аппаратов УЗО, степень защиты, класс щитка, указания по подключению, вес и габариты.
Итак, как выше было сказано, все работы начинаются из определения системы электроснабжения и заземления в квартире, поскольку от этого будет зависеть подключение щитка. Это можно узнать, посмотрев щиток на этаже или же сходив в ЖЭК. Зачастую в жилых обустраиваются три системы ТN-С, ТN-S, ТN-С-S.

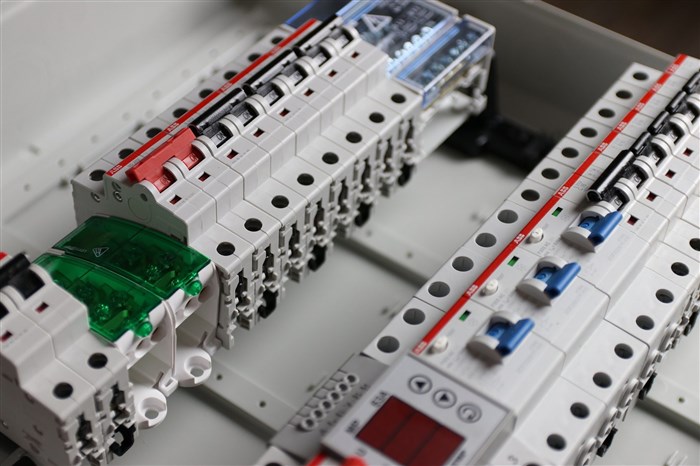

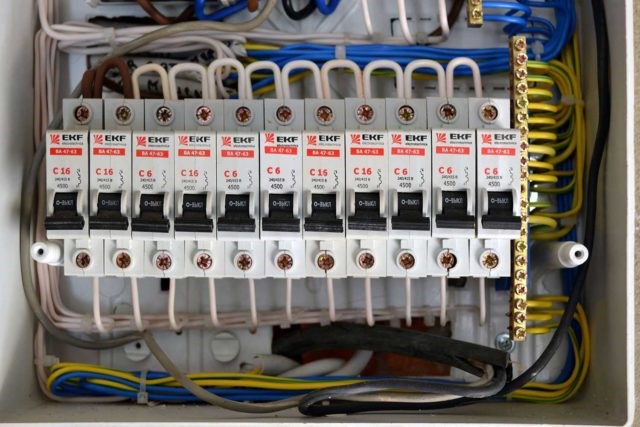

Как подключить автомат в щитке без ошибок
Разбив на точки
Для розеток нужны автоматы на 20А, для систем освещения и выключателей — автоматы на 16А, для электроплиты – от 32А, для бойлера, стиральной машины и кондиционера на 25А. Кстати, стоит учитывать, что иногда на розетки, освещение и выключатели, может понадобиться установка дополнительных автоматов на 25А и 40А.
Прежде чем приступать к установке электрического щитка, необходимо провести сделать две вещи. Первое – закупить необходимые материалы, второе – обустроить место для него. А теперь давайте обо всем по порядку и начнем с выбора щитка.
С выбором автоматов и проводов все намного проще, поскольку первые имеют главную характеристику, которая отражена в схеме, и все, что от вас требуется – купить нужный. Теперь по проводам. Здесь еще проще, ибо провода внутри щитка берутся из основной проводки, и потом присоединяют к автоматам. Единственным нюансом будет использование специальных медных шин с изоляцией.
Установка бокса для вводного автоматического выключателя
Одно из основных отличий щита учета частного дома, от этажного, в многоквартирном доме, это наличие средств защиты от возможных несанкционированных подключений.
Вся защитная автоматика и коммутационные устройства, стоящие в схеме до счетчика электрической энергии, должны закрываться в боксы (No2 на схеме) и опечатываться. Чтобы никто, в том числе и вы сами, не смогли изменить согласованную схему и подключиться в обход счетчика.
Именно поэтому в первую очередь устанавливаем специальный бокс для вводного автомата (автоматического выключателя). Главная его особенность, наличие «ушек», которые позволяют поставить пломбу.
Так как сеть трёхфазная 380В, вводной автомат применяется трехполюсный, значит и бокс должен быть минимум на три модуля.

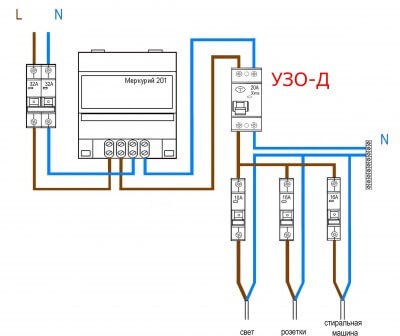

Как правильно подключить УЗО и автоматы в частном доме
Установка остальных устройств в щиток
Затем в электрощит устанавливается оставшееся оборудование и устройства. Вся сборка представлена на изображении ниже, она включает:
1) Стальной электрический щит (степень защиты ip54 или выше)
6) Селективное УЗО от 40А, ток утечки 100мА или 300мА
Электросчетчик, должен быть трехфазный, для сетей 380В. Лучше выбрать электронный, двухтарифный. При выборе производителя, ориентируйтесь на срок гарантии, у кого она больше – тот и берите. По характеристикам подойдёт практически любой, обычно берется самый простой, без лишних интерфейсов, например, Меркурий или Энергомера.
Распределительный блок должен иметь достаточное количество клемм для подключения проводников. Для реализации этой схемы, как минимум должен иметь:
2 клеммы по 16мм.кв – для подключения вводного СИП и повторного заземления ПВ1 или ПуВ(ПуГВ)
3 клеммы по 6мм.кв – для подключения внутренних проводников, используемых в схеме щита
В щите учета, устанавливается УЗО именно селективное – которое имеет задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА. Подробнее о том, что такое УЗО, зачем оно нужно, какие у неё характеристики — читайте ЗДЕСЬ.
Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств в доме много, суммарные утечки могут быть большими.
Исходя из этого и выбирается эта величина. Если дом небольшой, достаточно ставить 100мА. Если же это коттедж, большой площадки, с большим количеством техники и оборудования, то однозначно 300мА.
Для внутренних соединений автоматики электрощита удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.
Теперь, когда разобрались в теории, переходим к непосредственным подключениям.
Частный дом

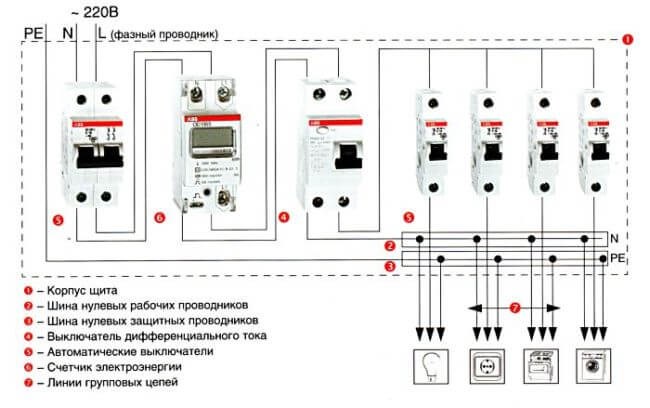

В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:
Схема распределительно щита частного дома на 380 В, с использованием УЗО:
К этой электросхеме хотелось бы добавить небольшое описание:
- Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража.
- Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.
Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме!
Напоследок советуем просмотреть полезное видео, в котором показывается, как собрать электрический щит по схеме:

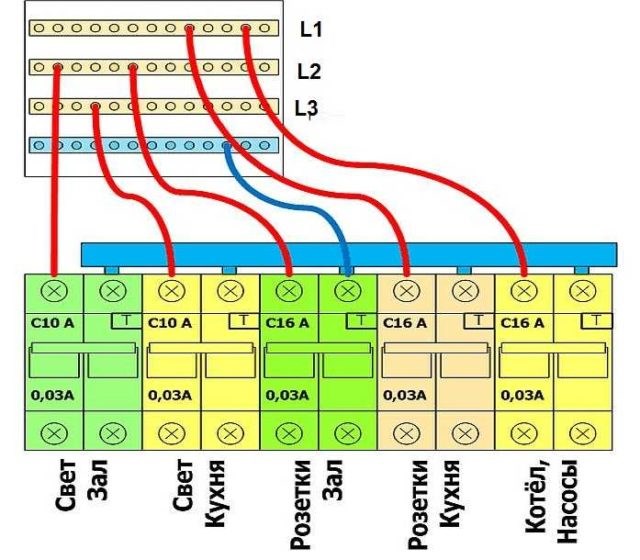

Сборка щита 380 В: трехфазный щиток своими руками
Присоединение к автомату многожильных проводов

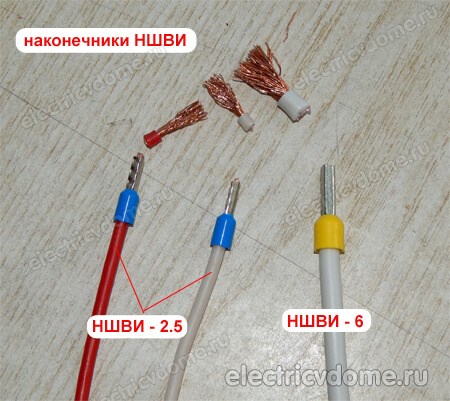

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.
Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.
Корме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.
Пайка проводов под зажим автомата — ERROR (ошибка)
Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка.
Поэтому если при монтаже используется многожильный, провод то для его оконцевания нужно применять наконечники НШВИ.
