Шины электрические и гребенки
Электротехническая шина в распределительный щит ставится в качестве токопроводящего элемента в электрических цепях при выполнении соединений между аппаратами. Преимущества перед проводным способом: компактная и аккуратная конструкция, неподвижное и жесткое соединение.
Конструктивно чаще всего представляет собой пластину из меди: из-за высокой электрической проводимости, коррозионной устойчивости, низкого сопротивления этого металла. Крепить можно на стандартную DIN рейку 35 мм или непосредственно на панель щита с помощью винтов.
По ряду признаков медные электрические шины классифицируются:
- разборные — с болтовым или винтовым креплением, со специальными накладками, что дает возможность разборки без повреждения элементов;
- неразборные: с цельнометаллическим соединением, выполненным при помощи сварки, пайки или опрессовки;
- сборные ответвительные конструкции могут потребоваться для оборудования щитов на производственных объектах со специальными потребностями;
- жесткие или гибкие: первые используют как замену проводного монтажа модульных приборов в щитке, вторые для облегченного монтажа распредсетей.
Шины земля на дин рейку в Москве купить недорого в интернет магазине с доставкой | 40NOG
Гребенчатая шина для автоматов и ее виды
Предназначена для установки в щитке и подачи напряжения к модульным аппаратам защиты путем их параллельной стыковки. Это современная альтернатива проводным перемычкам, позволяющая быстро, надежно и безопасно выполнить установку нескольких автоматов или УЗО (не смешивая группы функционально между собой).
Распространенной формой является плоский прямоугольный профиль с отходящими штырями (зубьями), которые вставляются в контакты подключаемых автоматов. Пластины и штыри выполнены в виде цельной литой конструкции в изолированном корпусе.
Этот способ целесообразно использовать, если щиток достаточно вместительный, и при этом требуется обеспечить компактность установки и минимизировать количество соединений. При необходимости легко снять или добавить устройства, купив комплект специальных заглушек.
Соединительная шина для модульных устройств
Чтобы грамотно выполнить соединение автоматов с помощью медных пластин, нужно заранее разобраться в их разновидностях и маркировке.
Устройства для автоматических выключателей, известные еще как соединительные гребёнки, по типу контактов разделяются на 2 группы:
- штырьевые типа PIN. Универсальная и самая распространенная разновидность, подойдет практически для любого автомата;
- вилочные типа FORK: подходят для зажимов под гайку. Чаще используются европейскими брендами для установки устройств их же производства (к примеру, применяется у Hager).
Оба способа удобны и надежны, выбор зависит от конструкции щита и его «начинки».
Фазная шина на DIN рейку: как расшифровать маркировку?
Нулевая и заземляющая шина
Для подключения заземления и нейтрали, помимо фазы, используются нулевые соединительные шины с винтовым зажимом. Как правило, устанавливается на DIN рейку с использованием специального изолятора, но для заземления монтируется без него.
- N «ноль», PE «земля», PEN «земля-ноль»;
- на пластиковых изоляторах и без них;
- с одним угловым изолятором или двумя (например, ШНИ-6х9-6-У2-Ж от IEK);
- по цветам: голубой принято использовать для нейтрали, желтый и зеленый для заземления.
Товары, заказанные в интернет-магазине ОБИ, доставляются по Москве и Московской области в пределах 50 км от МКАД. Стоимость доставки автоматически рассчитывается при оформлении онлайн-заказа, исходя из веса товара и зоны доставки.
Минимальная сумма заказа для бесплатной доставки:
Доставим Ваш заказ бесплатно, если адрес доставки располагается в первой зоне доставки онлайн-заказов, а также:
Курьерская служба доставляет малогабаритные заказы (весом до 30 кг) до дверей покупателя, крупногабаритные — до подъезда (калитки, ворот) дома. Доставка включает бесплатную выгрузку товаров из машины и их перенос в пределах 10 м.
Дата и время доставки
Перенос даты и изменение временного интервала доставки возможно не позднее, чем за 24 часа до согласованной ранее даты и времени.
Подробнее ознакомиться с условиями работы курьерской службы можно в разделе Доставка интернет-заказов.
Уже купили этот товар? Оставьте отзыв! Публикация отзывов производится только после предварительной модерации.
Отзывы касательно сервисов, а также любые вопросы и предложения мы всегда ждем на info@obi.ru
Спасибо за ваш отзыв! После прохождения модерации он будет опубликован на сайте. Обратите внимание, что здесь публикуются только отзывы на товар. Отзывы касательно сервисов, любые вопросы и предложения мы всегда ждем на info@obi.ru
К сожалению, ваш отзыв не был сохранен.
Пожалуйста, повторите попытку позже
Электрическае шины для автоматов — купить соединительные и нулевые шины заземления в щиток || AxiomPlus
Какими бывают нулевые шины

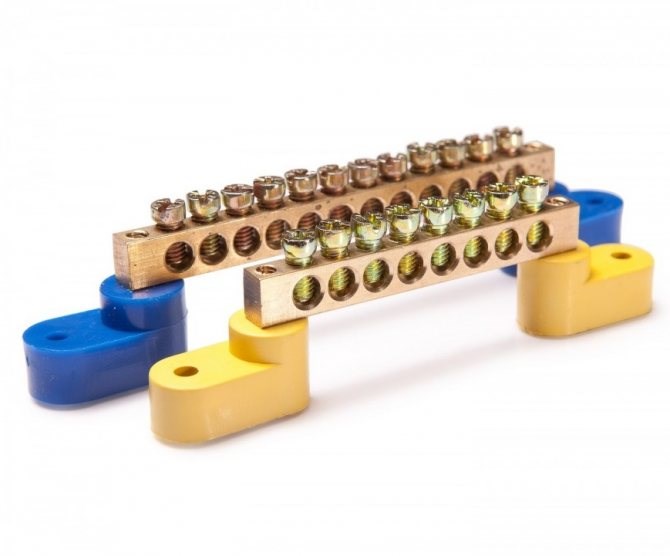

Нулевые шины для крепления на металлическую Дин-рейку, G-рейку или панель щита бывают изолированными и без дополнительной защиты. Изоляцией для клеммы служит плоская ПВХ основа или планка, оснащенная двумя полимерными «ножками» (например, ШНИ-6х9-6-У2-Ж от IEK). К изолятору брусок крепят по центру или по краям.
Читайте также: Как поменять вращение на однофазном двигателе. Как поменять направление вращения однофазного двигателя
Нулевая шина без дополнительной защиты
Изолированная нулевая шина
На участках, требующих дополнительной защиты или подключения нескольких проводников: N «ноль», PE «земля», PEN «земля-ноль» применим полимерный корпус, предложенный различными цветовыми решениями: голубым для нейтрали, желтым или зеленым для заземления.
Шина нулевая PE ЗЕМЛЯ REXANT на комбинированных изоляторах 10ГР 6X9 купить по цене 159.0 руб. в ОБИ
- Быстрое и надежное подключение одножильных, многожильных кабелей, питающих нагрузки. Шина допускает подключение максимум 40 линий сечением 3 мм.
- Формирование неразрывной электрической цепи на отрезке «заземление – нагрузка».
- Разделение проводов на защитное и рабочее заземление.
- Улучшение эффективности распределительных щитов.
Конструктивное исполнение шины заземления
Шина заземления частного дома устанавливается в отдельный шкаф (фото) или в водное распределительное устройство вместе с автоматическими выключателями и устройствами защиты.

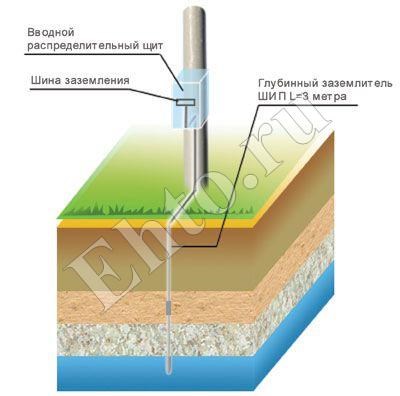

Если до ВРУ (вводное распределительное устройство), которое стоит в доме, установлено отдельное вводное устройство (ВУ) или ВРУ на столбе, то шина заземления устанавливается в него. При этом не забываем, про повторное заземление PEN проводника вне щита на столбе. Шина заземления на столбе соединяется с ГЗШ в щите дома.
