Как подключить провода к люстре
На первый взгляд, подключение люстры — простой вопрос. Для электриков он действительно несложный, но для неспециалистов может оказаться настоящей проблемой. Из потолка и люстры может выходить два, три или больше проводов. О том, как их правильно соединить, и пойдет речь в этой статье.
Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.
Заземляющий провод есть только в домах новой постройки. В старых зданиях он может появиться только после проведения капитального ремонта с заменой электропроводки.
Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

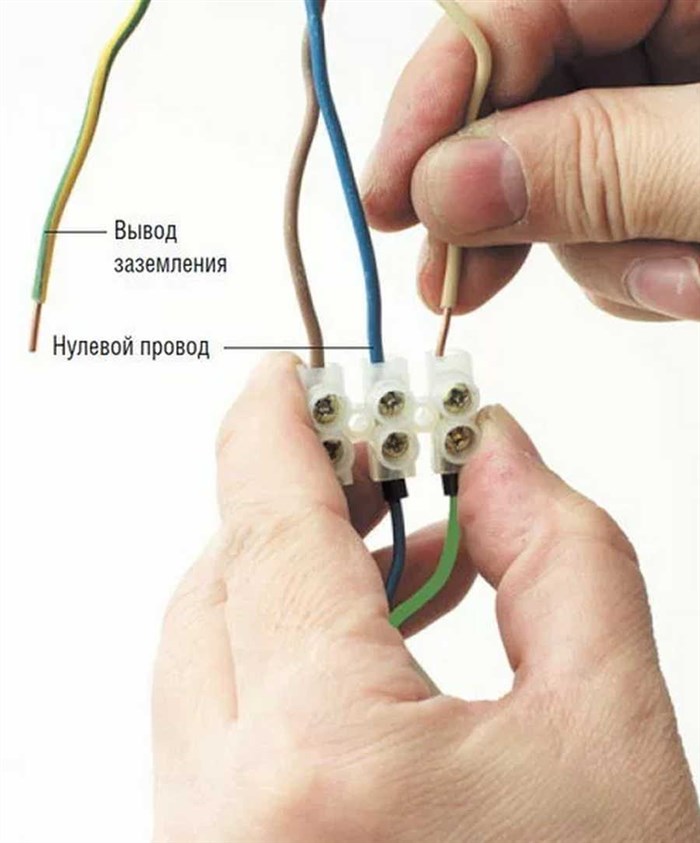

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.
Если заземляющий провод есть только в потолке или только в люстре, его нужно заизолировать.
Провод заземления есть в новостройках и недавно отремонтированных домах
Ищем фазы и ноль
С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Прозвонка проводов на потолке мультиметром

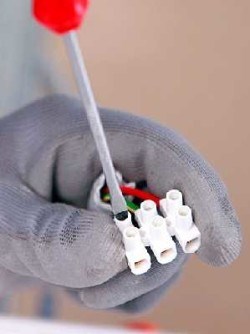

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.
Использование индикаторной отвертки для поиска фазы
Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
Подключение светильника своими руками: пошаговая схема установки и подключения люстры к сети 220в в подвесном потолке через выключатель
Провода на люстре
Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:
- Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
- Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.
На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.
Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:
Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.
Подключение к двойному выключателю
Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

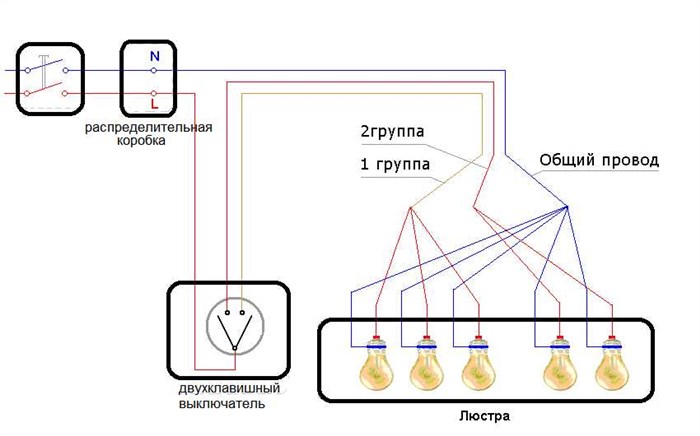

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

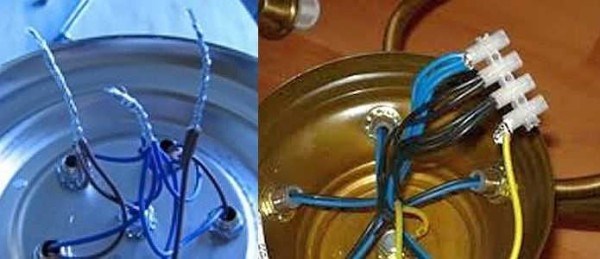

Перед тем как подключить люстру, проводники группируют
Как подсоединить люстру к одинарному выключателю
Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.
Схема подключения люстры к одноклавишному выключателю
При таком включении одновременно загораться будут все лампочки.
Порядок работы (пошаговая инструкция)
- Отключается напряжение через щиток. Для тестирования при этом применяется отвертка с индикатором;
- К стене прикладывается задняя планка светильника для того, чтобы отметить место крепления;
- Крышка крепится шурупами (саморезами);
- Кабель должен быть порядка двенадцати сантиметров, поэтому лишнее обрезается, а концы зачищаются. Их необходимо соединить парами, после чего провести изолирование;
- В комплекте есть гайки, при помощи которого осуществляется крепеж;
- Теперь надо установить лампу и закрепить абажурную часть;
- Электричество подключается для того, чтобы проверить устройство.
Для того чтобы иметь наглядное представление о работе, стоит внимательно изучить фото как подключить светильник.
Самым надежным способом, чтобы правильно разобраться в имеющихся проводах является индикаторный. При помощи специальной отвертки или мультиметром, при наличии заземления.
Как подключить диммер вместо выключателя — схема подключения
- В случае необходимости сэкономить провод, выбирается последовательный способ.
- Тем более, что в конкретном случае нет определенных требований к освещенности помещения.
- Только в цепь в таком случае необходимо поставить не более чем шесть лампочек, чтобы не получилась чрезмерно низкая яркость.
- Да и это число считается оптимальным при необходимости в обнаружении дефекта.
Светильники точечные
Как подключать точечные светильники? Есть два способа, один из которых последовательный, а другой параллельный.
Если говорить о первом, то на практике он применяется очень редко из-за пары недостатков:
- Все лампы не будут работать в случае, если перегорит одна, а неисправность выясняется трудоемко – надо пробовать менять по очереди все лампы подряд;
- Чем больше ламп, тем меньше света дает каждая из них.
Такое подключение считается самым простым – все лампы (светильники) обходятся фазой поочередно. Подача нуля осуществляется на контакт №2 завершающей в цепи лампочки.
Практически такая схема хороша для подъездов, где нет необходимости в ярком освещении. Можно довольствоваться половинным.
Параллельная схема востребована в большинстве случаев, хотя провода в этом случае уходит больше. Проблем в устранении поломки не возникает, да и напряжение на всех приборах одинаковое.
Параллельно можно подсоединять приборы следующими способами:
- Лучевым, когда на все приборы идут отдельные кабеля с двумя или тремя жилами, с учетом наличия или отсутствия заземления;
- Шлейфным, при котором нейтраль и фаза от выключателя подключается к первому светильнику, а уже от него куски кабеля идут дальше – на второй, третий и т.д.
- Таким образом к любому из светильников подведено четыре куска.
Меры предосторожности

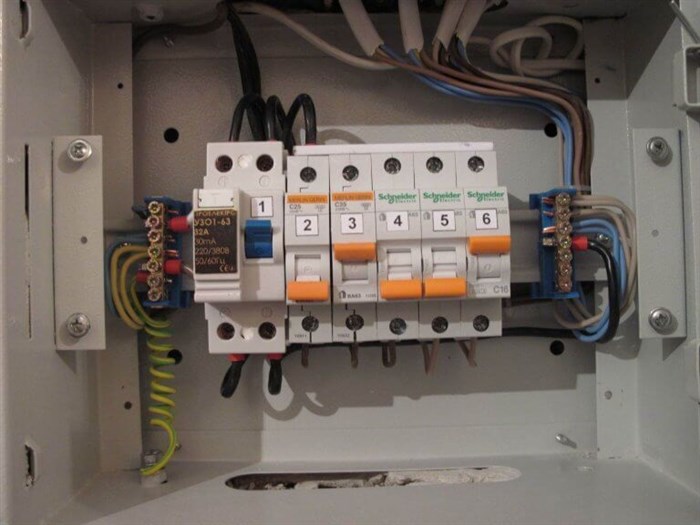

При самостоятельном подключении светодиодных светильников следует соблюдать элементарные меры предосторожности. Основным правилом безопасности является производство работ только после отключения подачи электроэнергии в помещение. Для этого нужно отключить соответствующий «автомат» в электрощитке.
Перед началом монтажа обязательно убедитесь в отсутствии напряжения 220В на проводах при помощи специального индикатора. Для большей безопасности воспользуйтесь диэлектрическими резиновыми перчатками. Если при внешнем осмотре обнаружился механический дефект осветительного прибора, то не стоит использовать его из-за возможного нарушения электроизоляции.
Работы на высоте лучше проводить при помощи прочной стремянки, а не сомнительного стула/табурета с шатающимися ножками.
После завершения монтажных операций рекомендуем проверить правильность выполнения реализованной схемы и надежность всех соединений. Неверные коммутации приводят к короткому замыканию в электросети. Поэтому внимание и еще раз внимание!
