Конструкция и принцип работы
Штроборезы бывают нескольких видов: ручные и электрические.
Ручной
Ручной инструмент имеет обычно изогнутую или просто прямую ручку. У штробореза с прямой ручкой предусмотрено два удобных держателя, которые необходимы для вырезания прямых и ровных канавок на вертикальных стенах.
Бороздодел с изогнутой ручкой также имеет два удобных держателя, но при этом в нём предусмотрен резец двухсторонней формы, затянутый болтом. Такой ручной инструмент используется для устройства канавок нужной глубины и размера в горизонтальных строящихся поверхностях.
Электрический
Это мощный инструмент, который имеет два резиновых валика, помогающих легко двигаться штроборезу по обрабатываемой стеновой поверхности. Этот бороздодел оснащён удобными ручками и несколькими резцами, которые осуществляют движение благодаря встроенному электродвигателю. Предназначен для резки канавок в различных твёрдых строительных материалах.
Это достаточно простой строительный инструмент, но его использование от мастера требует определённых навыков и опыта работы. Также при работе с электроинструментом следует помнить о средствах индивидуальной защиты, так как он создаёт много строительной пыли и шума.
Штроборез из болгарки своими руками: как сделать без пыли, чертежи
- Самый обычный бороздодел можно самостоятельно сделать из простого куска водопроводной трубы или толстой металлической арматуры.
- Для этого надо взять кусок трубы диаметром 2–3 см и с одной его стороны отмерить примерно 5–7 сантиметров.
- В этом месте надо сделать ножовкой или болгаркой распил под углом примерно в 45С, но, не дорезая трубу до конца.
- Затем необходимо отогнуть верх трубы таким образом, чтобы получился острый угол. Таким образом, мы сделали самый простой инструмент, которым можно делать штробы. Самая маленькая его часть является рабочим инструментом, а большая рукояткой.
- На рукоятку можно надеть кусок резинового шланга, чтобы работать было удобно, и вы не натёрли руки.
Какой тип устройства можно сделать самостоятельно
Штроборез или бороздодел можно сделать самостоятельно, имея в наличии определённый инструмент и нужные материалы. Так, например ручной инструмент можно сварить из обычной водопроводной трубы или металлической арматуры. Электрический бороздодел можно сделать из углошлифовальной машинки или дрели, внеся при этом некоторые изменения в эти два инструмента.
Но всегда необходимо иметь в виду, что изготовление электрического инструмента в кустарных условиях не всегда оправдано, так как канавок в доме надо сделать немного, а изготовление электрического сложного штробореза займёт много времени. В обычных стенах можно сделать канавки арматурой или водопроводной металлической толстой трубой.
Для резки газобетона лучше всего использовать болгарку, переделанную под электрический штроборез. Все этапы работы мы с вами рассмотрим в пошаговой инструкции, как делать ручные и электрические инструменты в домашних условиях.

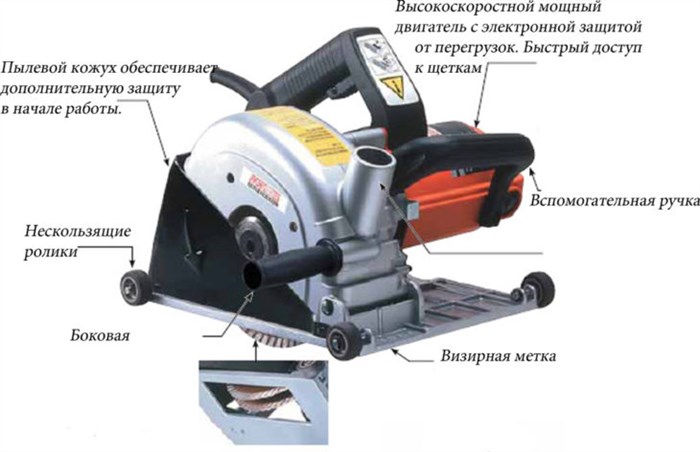

Как устроен и как работает
Устройство бороздодела похоже на устройство угловой шлифовальной машины (УШМ). Вращение рабочих дисков осуществляет мощный высокоскоростной электрический двигатель асинхронного типа. Через редуктор вращение передаётся на шпиндель, к которому прикреплены алмазные диски. На этом сходство с болгаркой заканчивается.
На корпусе кожуха также расположено устройство регулировки глубины реза. В разных моделях можно встретить различные конструктивные решения этой функции. Но общий принцип заключается в том, что кожух перемещается относительно подвижной платформы и фиксируется в нужном положении. Снаружи корпуса нанесена разметка глубины реза.
Необходимо добавить, что многие штроборезы оснащены дополнительной электронной аппаратурой. Это повышает их стоимость, но и увеличивает эксплуатационные характеристики. К таким системам относятся:
- Регулировка оборотов двигателя. Предоставляет пользователю возможность ручной подстройки скорости вращения дисков. Это актуально при штроблении стен, выполненных из различных материалов (кирпич, бетон, шлакоблок, пенобетон и т.д.)
- Система плавного пуска. Весьма полезная функция для продления срока службы инструмента и обеспечения повышенного уровня безопасности при работе. Как показала практика, большинство поломок такого рода техники происходит в момент резкого запуска двигателя.
- Автоматизация торможения дисков. Сокращает время полной остановки вращения после отключения двигателя, гасит инерцию.
- Антивибрационное устройство. С его помощью амортизируются микро колебания штробореза в процессе работы. При длительном пользовании инструментом у оператора может возникнуть проблема «тремора» — нарушение кровообращения в руках.
- Блокировка мотора при перегревании. «Слабость» всех асинхронных двигателей состоит в том, что при высоких нагрузках, резко нагреваются обмотки якоря, вплоть до оплавления. Внешне (кроме повышения температуры) это ничем не выражается и в этом опасность — мотор может выйти из строя.
Именно из-за оснастки этими функциями многие штроборезы таких уважаемых фирм как Бош, Макита и другие имеют высокую стоимость.
Но надо понимать, что без них инструмент прослужит намного меньше времени.

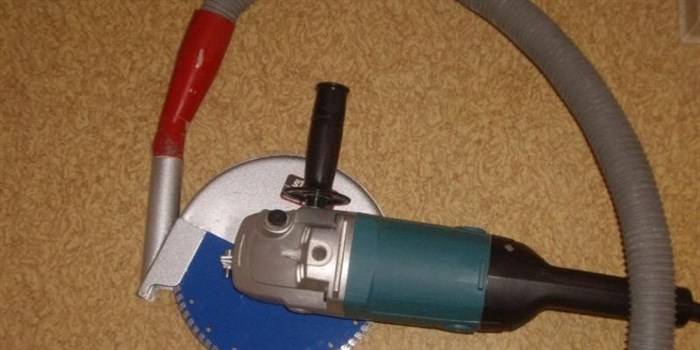

Как сделать из болгарки штроборез своими руками (с чертежами, фото и видео)

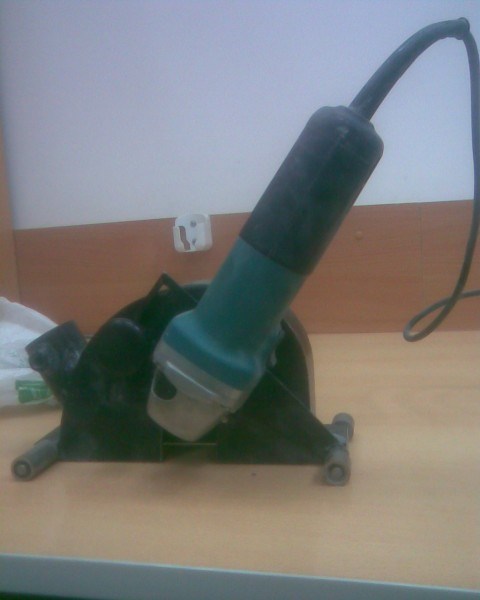

Как сделать бороздодел из болгарки своими руками + пошаговые фото
Если нужен штроборез, но нет возможности или желания покупать дорогой инструмент, выйти из положения можно тремя способами.
Первые два варианта понятны без комментариев. Третий обсудим более детально.

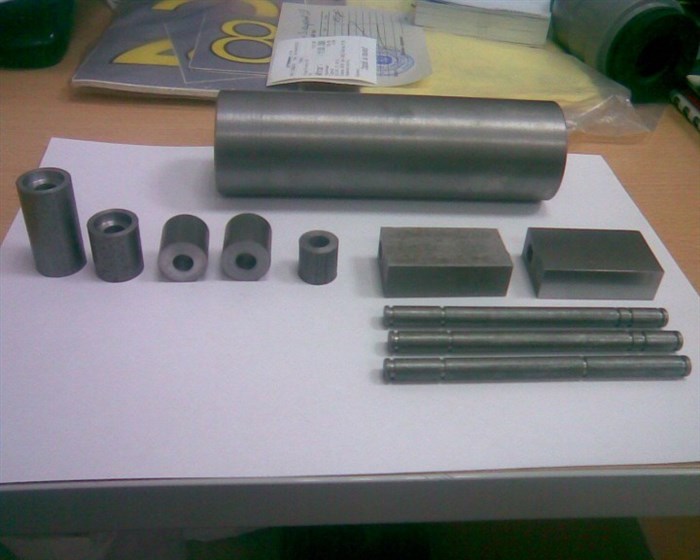

Прежде всего, нужно знать, что для самостоятельного изготовления штробореза понадобятся:
- Болгарка. Она должна быть достаточно мощной, что бы вращать не один диск, как обычно, а два. Маломощный инструмент попросту сгорит, поэтому браться за дело стоит при наличии УШМ от 1,2 кВт.
- Листовое железо, толщиной от 2 мм.
- Металлическая труба с внутренним диаметром 50 мм.
- 3 или 4 колёсика диаметром от 20 до 30 мм. Можно использовать подшипники.
- Набор металлических прокладок для регулировки расстояния между дисками. Сделать их в домашних условиях проблематично, лучше заранее заказать у квалифицированного токаря.
- Несколько отрезов труб малого диаметра, винты, гайки и т.д.
Из инструментов необходимы болгарка, сварочный аппарат, а также основные слесарные приспособления — тиски, напильники, молоток, линейка, штангенциркуль и т.д. Кроме этого, понадобится краска (алкидная по металлу или любая подходящая нитроэмаль) и кисточка.
Приступая к изготовлению самодельного штробореза необходимо сделать рабочие чертежи, и определиться какие детали можно сделать самостоятельно, а какие заказать у токаря. Также нужно трезво оценить свои навыки сварочных работ — соединение металлических элементов в единое целое требует аккуратности и умения сделать качественные, герметичные швы.
Итак, последовательность работы для сварки кожуха следующая:
Для удобства работы все острые углы и заусенцы на корпусе стачиваются напильником, поверхность шлифуется от сварочных «брызг» и очищается от ржавчины или масляных пятен. Готовые детали покрывают слоем краски и дают хорошо высохнуть. Перед покраской можно собрать всю конструкцию и проверить в действии.
Практический совет. Вырезать горизонтальную штробу гораздо удобнее, если к стене прикрепить направляющую планку. Ею может послужить ровная доска или правило, закреплённая при помощи дюпель-гвоздей. Применив такое нехитрое приспособление, нагрузка на руки значительно снижается.
