Как грамотно выбрать счётчик электроэнергии

Прежде чем ответить на вопрос: «какой счётчик лучше», необходимо разобраться какие вообще бывают счётчики. Чем они отличаются друг от друга. Между собой счётчики электроэнергии различаются по:

Конструкция

Итак, чтобы определить какой счётчик лучше, рассмотрим виды этих приборов. По конструкции различают индукционный и электронный счётчики.

Тип электрической сети

По типу электрической сети различают счётчики однофазные и трёхфазные

Однофазный счётчик – самый обычный счётчик, рассчитанный на напряжение 220 вольт, как и все бытовые электроприборы. В подавляющем большинстве квартир стоят именно такие приборы, так как в многоквартирных домах проведена именно однофазная электрическая сеть.

Число тарифов

Кроме того счётчики отличаются по числу тарифов. Бывают однотарифные и многотарифные счётчики.

Класс точности

Способ крепления

Крепление на болты, как правило, используются в уличных щитах. Например, в распределительных щитках в частных домах. Такой способ крепления является более надёжным и предотвращает сдвиги и потери контакта.

Токовая нагрузка

Какой счетчик лучше выбрать по токовой нагрузке? На этот счёт есть несколько советов:

Во-первых, нет смысла устанавливать счётчик, рассчитанный на больший ток, чем пропускная способность кабеля подающего напряжение на счётчик. Характеристики кабеля проще всего узнать в местном ЖЭКе у электрика.
Во-вторых, следует учесть какую максимальную нагрузку может выдержать проводка в Вашей квартире. Для этого желательно знать сечение кабеля проложенного у Вас дома и материал, из которого он изготовлен. Для этого, опять же, лучше всего обратиться к электрику, который прокладывал проводку в квартире, если, конечно, есть такая возможность.
Далее следует посчитать суммарную мощность бытовых приборов, которые Вы собираетесь использовать у себя в квартире (лучше посчитать с небольшим запасом – на случай, если решите приобрести что-то ещё). Если мощность всех приборов в сумме составляет менее 10 кВт – Вам вполне подойдёт счётчик, рассчитанный на максимальный ток 60 Ампер. В случае, если вышло намного больше, чем 10 кВт – лучше выбрать прибор на максимальный ток 80 или даже 100 Ампер.

После того как мы рассмотрели какие вообще бывают счётчики и какой счётчик лучше выбрать для определённых целей, самое время рассмотреть несколько конкретных примеров представленных на рынке.

Какой счетчик лучше? ТОП самых популярных электросчетчиков

По современным требованиям электрический счётчик в квартире или доме должен иметь класс точности 2,0 или ниже.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

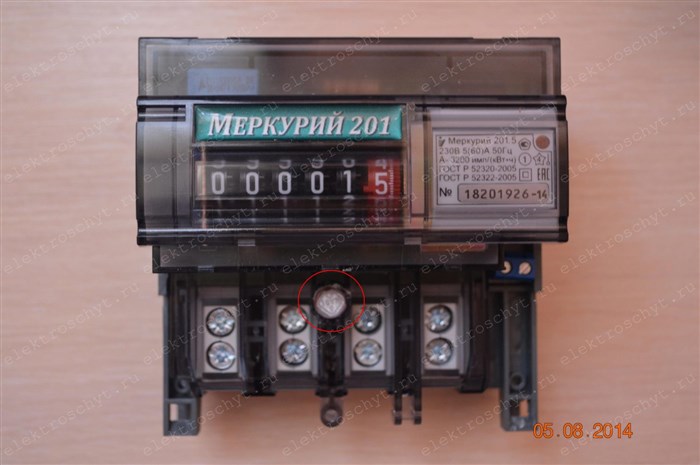

Как уменьшить показания счетчика электроэнергии меркурий 201 — Мастерок Ниже приводится условная классификация счетчиков электроэнергии, которая позволит, более предметно, ориентироваться в приборах учета, представленных на рынке. Спрашивайте, я на связи!

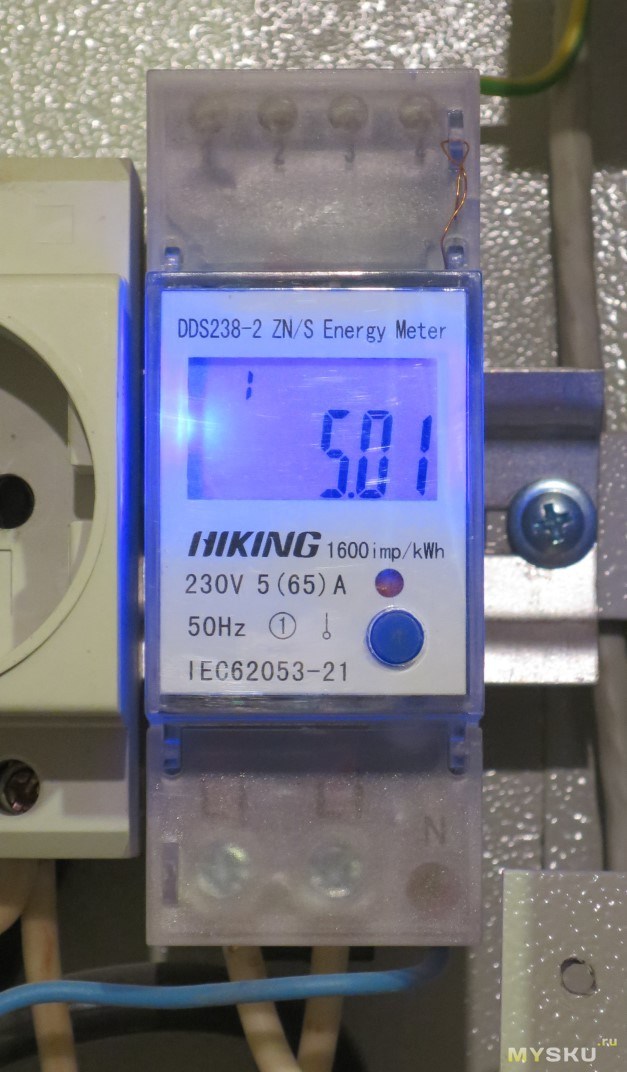

Умный электросчетчик на din-рейку

Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)

При необходимости, вы можете более подробно почитать про бытовые автоматические выключатели.

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Более подробно, о подключении автоматического выключателя, можно почитать в соответствующей инструкции.

Следующим этапом, идет установка счетчика электроэнергии.

На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.

Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.

Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Информация, которая поможет правильно выбрать счетчик электроэнергии Ниже приводится несколько типов счетчиков, конструкция которых предусматривает такой способ установки а однофазные — Меркурий 208, РиМ 129, МАЯК 103АРТН, CE208-C2, NP523, NP71E. Спрашивайте, я на связи!

Какой счётчик лучше выбрать для учёта электроэнергии

наружная — защитная крышка с дверкой
внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.

Контакты модульного электрооборудования

Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.

Контакты счетчика электроэнергии

На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.

Первый контакт, предназначен для подключения подходящей, питающей фазы.

Третий, для подключения подходящего, питающего нулевого провода.
